В случае горелки духового шкафа переключите горелку на минимальный уровень пламени

на 5 минут, после этого откройте и закройте дверь духового шкафа 2–3 раза для того,

чтобы проверить стабильность пламени горелки.

В случае горелок гриля регулировка минимального пламени не нужна.

Для перехода от СНГ на ПГ ослабьте переходной винт. При переходе с ПГ на СНГ тот же

винт следует затянуть. Убедитесь в том, что прибор отсоединен от электросети, а подача

газа открыта.

Замена впускного газового патрубка:

В некоторых странах впускной газовый патрубок для газов ПГ/СНГ может быть разным. В

этом случае снимите компоненты и гайки соединения токовых цепей (если такие имеются) и

соответственно подсоедините подачу газа. В любых условиях, все компоненты,

используемые в газовых соединениях, должны быть одобрены местными и/или

международными органами власти. Для более детальной информации о газовых

соединениях смотрите пункт «Подключение к сети газоснабжения и проверка на утечку».

Для того, что определить минимальный уровень, зажгите конфорки и оставьте их в

положении минимального пламени. С помощью небольшой отвертки затяните или ослабьте

перепускной винт на 90 угловых градусов. Когда пламя достигает длины не менее 4 мм, газ

подается нормально. Убедитесь, что пламя не гаснет при быстром повороте регулятора с

положения максимального пламени на минимальное пламя. Создайте рукой движение

воздуха по направлению к пламени, чтобы проверить стабильность пламени.

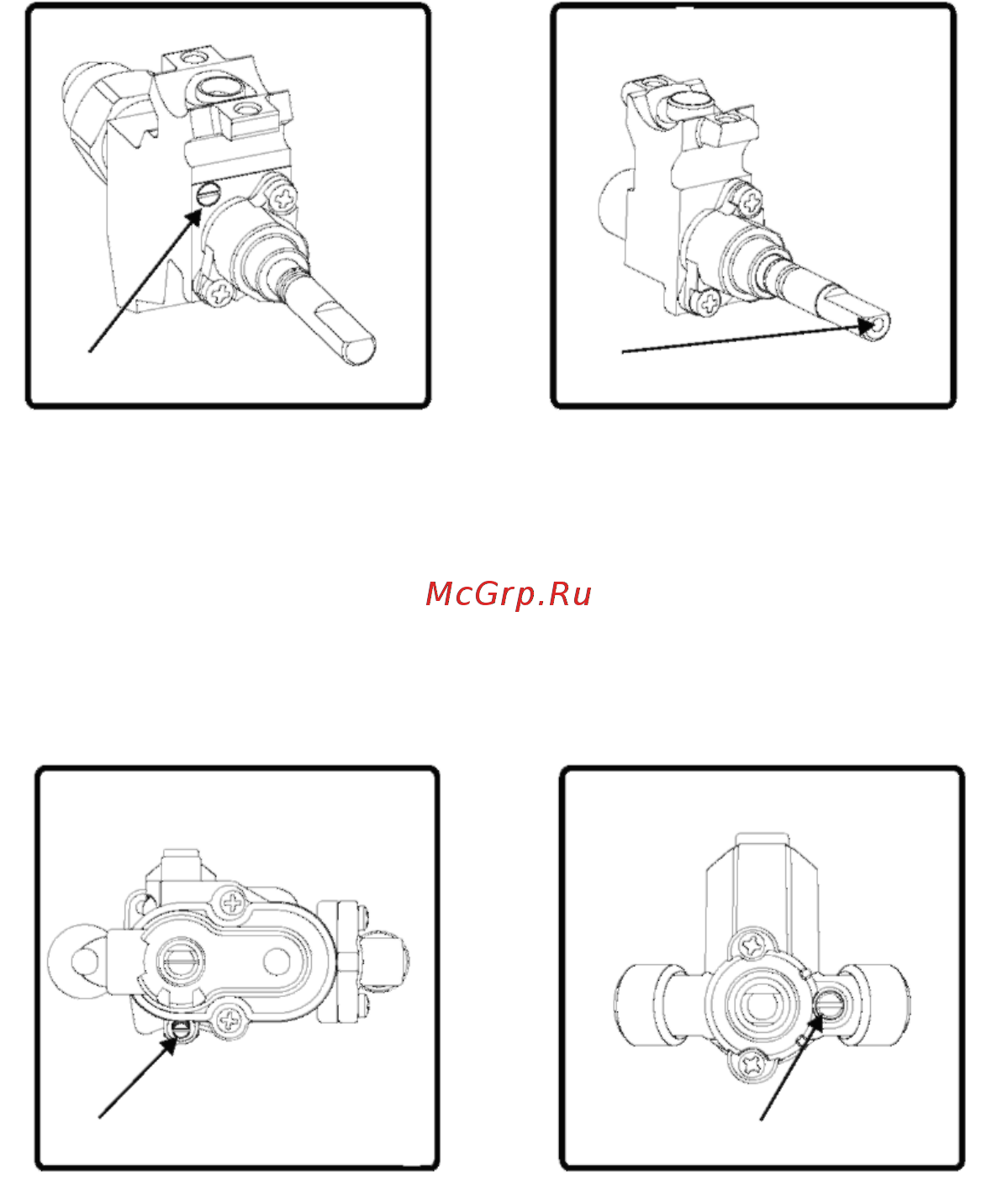

Клапан с устройством пропадания пламени

Клапан без устройства пропадания пламени

Перепускной винт

Винт (внутри отверстия)

Рисунок 14

Рисунок 15

Термостатический клапан духового шкафа

Нетермостатический клапан духового шкафа

Рисунок 16

Перепускной винт

Рисунок 17
