1. Монтаж кожуха устройства

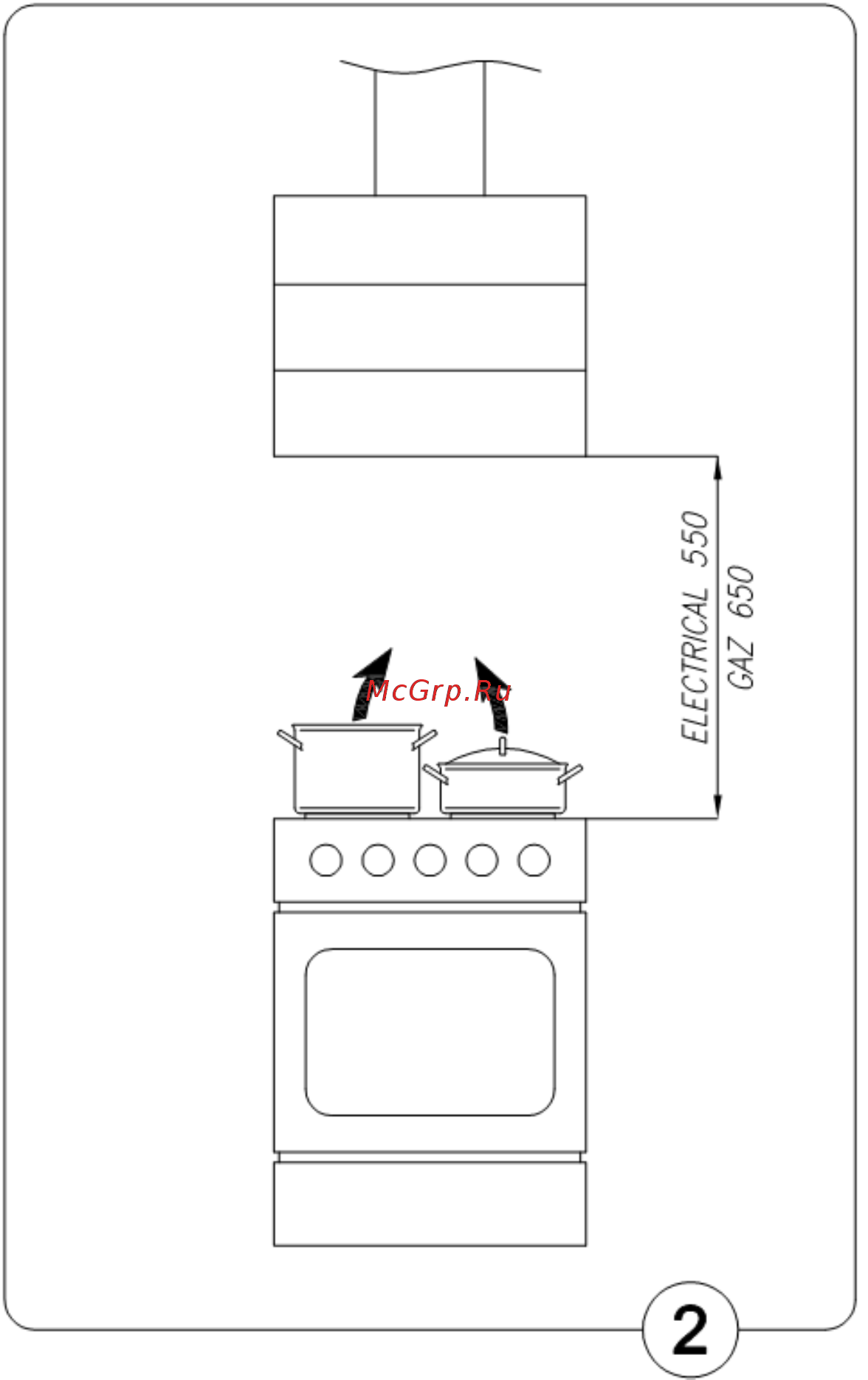

а) На стене нанести горизонтальную линию обозначающую середину кухонной плиты,

б) Приложить к стене вытяжку, установить её симметрически по линии, сохраняя при этом

расстояние между отверстиями и нагревательной панелью минимум 980 мм, предварительно

выровнять, обозначить на стене расстояние между монтажными отверстиями,

в) Высверлить обозначенные на стене отверстия, используя сверла, диаметр которых

соответствует приложенным дюбелям (Рис. 3 поз. G и H), вбить дюбели, а затем вкрутить шурупы,

г) В случае если вытяжка будет отводить загрязненный воздух, то необходимо установить

соответствующий воздуховод отводящий воздух в вентиляционный канал,

д) В случае если вытяжка будет использоваться в качестве рециркулятора, то вместе с верхней

подвеской (Рис. 3 поз. I) следует установить разделитель воздуха (Рис. 3 поз.K ), который будет

направлять отфильтрованный угольным фильтром воздух в боковые отводящие решетки верхнего

корпуса назад на кухню,

е) Верхнюю подвеску необходимо установить на соответствующей высоте,
