4
UKR
1 ОПИС ХОЛОДИЛЬНИКА
1.1 Холодильник відповідає СТБ 1499-2004, СТБ IEC 62552-2009.
Відповідно до СТБ IEC 62552-2009 термін «камера» замінений
на термін «відділення». У зв’язку з цим дані терміни вживаються в
однаковому значенні: камера (ХК та МК) в інструкції з експлуатації,
відділення (ХВ і МВ) в додатку.
1.2 Холодильник призначений для заморожування і тривалого
зберігання заморожених продуктів приготування харчового льоду
в МВ; для охолодження і короткочасного зберігання харчових
продуктів, напоїв, овочів і фруктів ХВ відповідно з рисунком 1.
1.3 Холодильник має два компресори: ХВ і МВ охолоджуються
незалежними холодильними агрегатами, що дозволяє відключати
одне відділення при роботі іншого.
1.4 В холодильнику передбачений режим “Заморожування”
в МВ і звукова сигналізація (при відкритих більше 30 секунд
дверях ХВ).
1.5 Експлуатувати холодильник необхідно при температурі
навколишнього середовища від плюс 10
0
С до плюс 38
0
С.
1.6 Загальний простір, необхідний для експлуатації холодиль-
ника, визначається габаритними розмірами, які вказані на рисун-
ку 2 в міліметрах. Для безперешкодного вилучення комплектуючих
із холодильника необхідно відкривати двері відділень на кут не
менше 90
0
.
1.7 Полиця (для пляшок) відповідно до рисунку 1 призна-
чена для зберігання напоїв в пластикових пляшках, дозволяє
раціонально використовувати внутрішній простір ХВ. Щоб запобігти
пошкодження задньої стінки ХВ, пляшки необхідно розміщувати
шийкою до дверей.
Полицю (для пляшок) рекомендується встановлювати під верх-
ньою полицею, де напої охолоджуються до оптимальної темпера-
тури вживання.

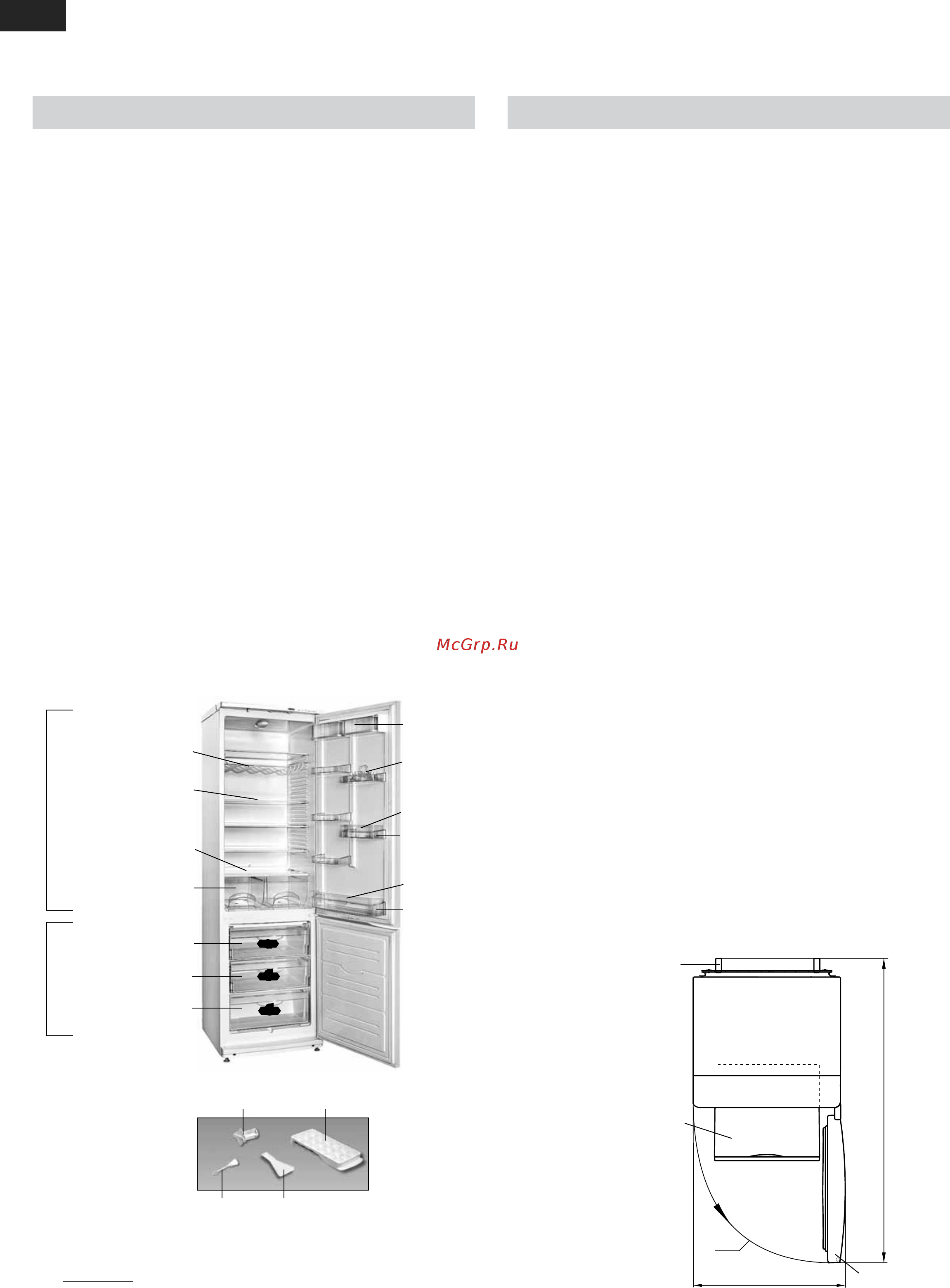

Рисунок 1 – Холодильник і комплектуючі изделия
йорж лопатка
форма для льоду упор задній
I — морозильне відділення (МВ):
«а» — зона заморожування та зберігання; «б» — зона зберігання;
II — відділення для зберігання свіжих продуктів (ХВ)
*Входить в комплект поставки деяких моделей холодильників.
двері МВ
1195
Рисунок 2 — Холодильник (вигляд зверху)
корзина
упор задній
90
0
615
2 КЕРУВАННЯ РОБОТОЮ ХОЛОДИЛЬНИКА
2.1 ОРГАНИ КЕРУВАННЯ
Органи керування, що представлені на рисунках 3, 4, розміщені
над ХВ.
2.1.1 Органами керування є:
— ролики регулювання температури в ХВ і в МВ (далі –
ролик). Ролики відповідно з рисунками 3, 4 повертаються за го-
динниковою стрілкою і проти неї і мають цифрові поділки. Поділка
“1” відповідає найбільш високій температурі (найменше охолод-
ження) у відділенні, поділка “7” — найбільш низькій (найбільше
охолодження). Поділку ролика слід встановити під покажчиком
при регулюванні температури;
— вимикач призначений для вмикання/вимикання ре-
жиму “Заморожування” в МВ. Вимикач має дві позначки: “I”-
вмикання, “0” — вимикання.
2.1.2 Холодильник має світлові індикатори у відповідності
з рисунком 3:
— вмикання ХВ і МВ (зеленого кольору). Світяться постійно,
коли увімкнуті відділення. Гаснуть при вимиканні відділення, а
також під час перерви в подачі електричної енергії;
— режиму “Заморожування” (жовтого кольору). Світиться
при вмиканні режиму “Заморожування”. Гасне при вимиканні ре-
жиму, а також при вимиканні холодильника;
— підвищеної температури в МВ (червоного кольору). Го-
рить, якщо температура в МВ підвищилась (наприклад, при пер-
шому вмиканні або вмиканні після прибирання, при завантаженні
великої кількості свіжих продуктів). Короткочасне вмикання
індикатора (наприклад, при тривалому відкритті дверей МВ) не є
прикметою несправності холодильника: при знижуванні темпера-
тури в МВ індикатор автоматично гасне. При тривалому вмиканні
обмежувач (великий)
корзина (нижня)
корзина
корзина
посудина (для овочів
або фруктів)
полиця-скло (нижня)
полиця-скло
полиця (для пляшок)*
вмістище з кришкою
обмежувач (малий)
вкладиш для яєць
бар’єр-полиця
бар’єр
I
II
«а»
«б»
«б»
