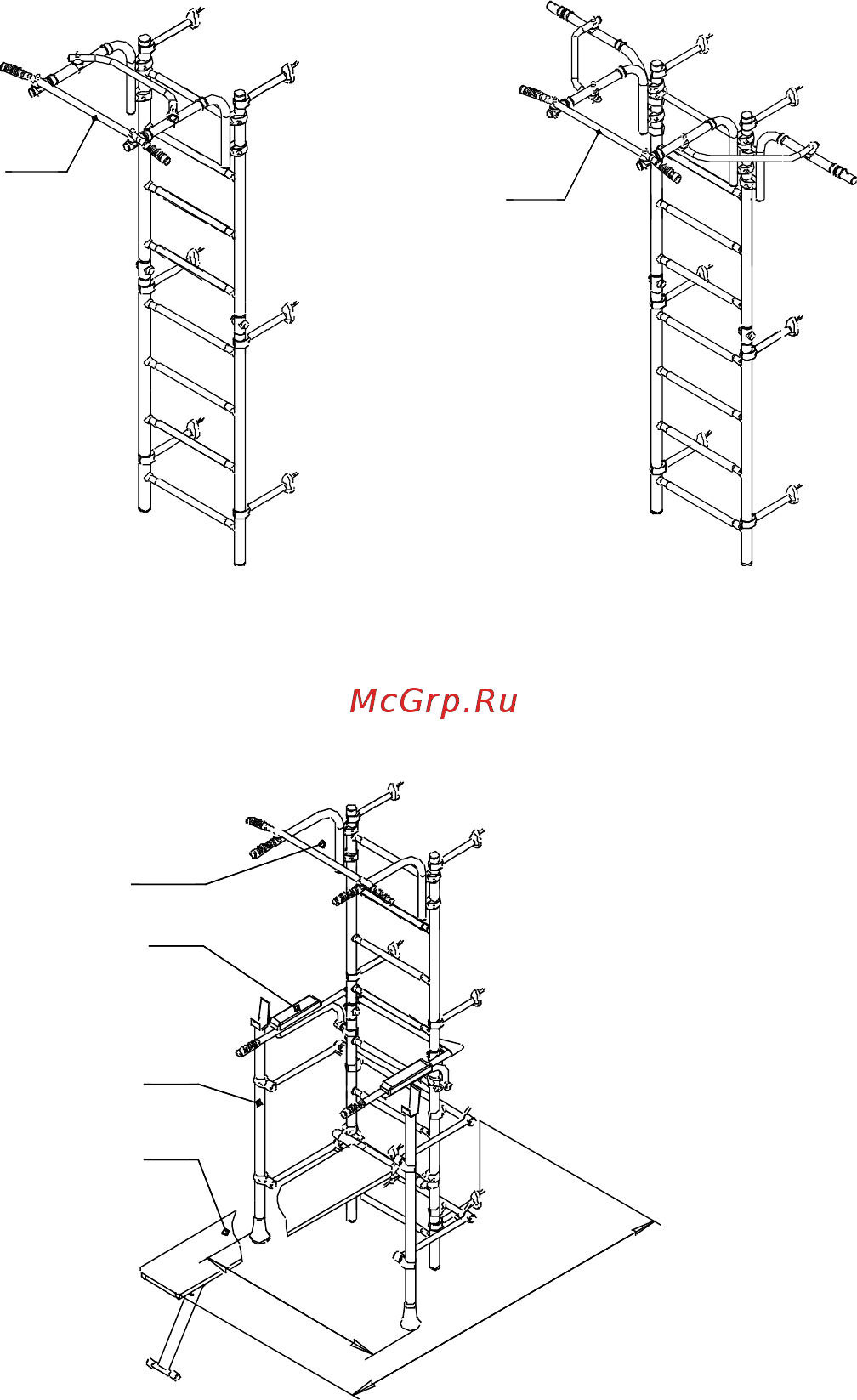

3.2 Установить рамы подвижные поз.114; 122 на КОМПЛЕКСЫ:

ДСКМ-2С-8.ХХ.Г1.410(490).01-YY ДСКМ-2С-8.ХХ.Т1.410(490).01-YY

114114

122122

Рис.2

На КОМПЛЕКС ДСКМ-2С-8.ХХ.Г2.410(490).01-YY установить раму подвижную

поз.114.2 и брусья откидные поз.113 по соответствующим паспортам.

Общие виды базовых моделей КОМПЛЕКСОВ ДСКМ-2С-8.ХХ.Г2.410(490).01-YY и ДСКМ-

2С-8.ХХ.Г2.410(490).01-YY (комплектации -01 и -02) показаны в таблице 2. Дополнительная

комплектация -23 показана на рис.3.

114.2

113

116

117

114.2

113

116

117

Рис.3

3.3 Контроль правильности монтажа.

3.3.1.. Проверить вертикальность установки стоек лестницы относительно пола, исполь-

зуя отвес.

3.3.2 Испытать КОМПЛЕКС, приложив нагрузку (не менее 75 кг) к турнику рамы.

3.4 Указания по размещению навесного оборудования.

3.4.1 Навесное оборудование поставляется заказчику в упакованном виде.

3.4.2 Собрать навесное и встраиваемое оборудование согласно указаниям о сбор-

ке в паспорте на это оборудование.

3.4.3. Общие виды КОМПЛЕКСОВ с рекомендуемым расположением навесного

оборудования показаны в табл.2.
