2524 Руководство по эксплуатации велосипеда www.forwardvelo.ru

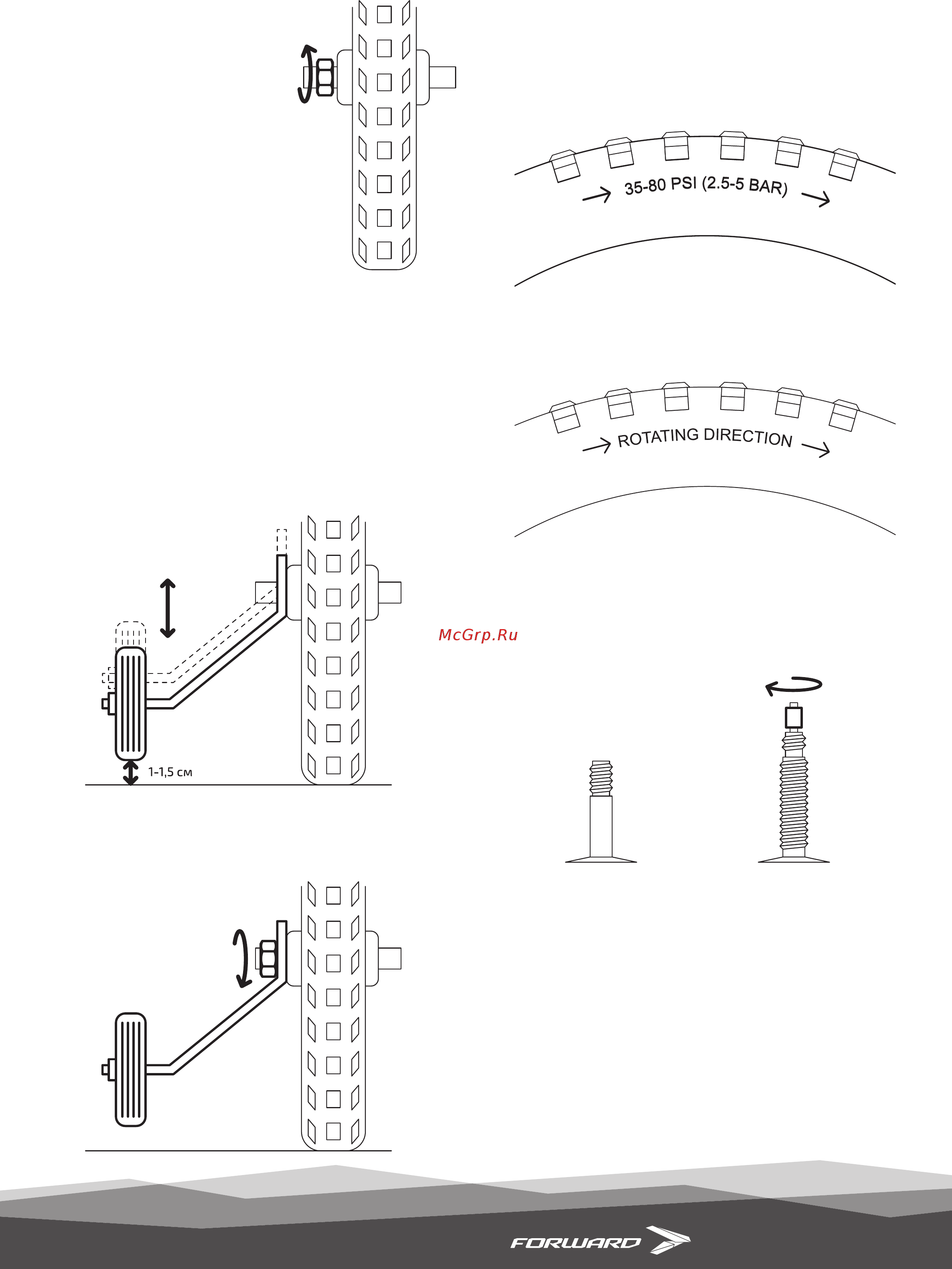

Установка поддерживающих колёс
на детских велосипедах
Для установки поддерживаю-
щих колёс необходимо предва-
рительно снять гайки и шайбы
с оси заднего колеса, не снимая
гайку крепления заднего колеса
к дропаутам.
Затем установить кронштейны с поддерживаю-
щими колёсами на оси заднего колеса. Выступ
кронштейна должен войти в паз дропаута. Поддер-
живающие колёса должны быть установлены на
расстоянии 1 – 1,5 см от земли. При проверке указан-
ного значения велосипед должен находиться строго
в вертикальном положении. Регулировка высоты
колёс над уровнем земли производится путём
смещения кронштейнов вверх/вниз (в кронштей-
нах предусмотрены специальные продолговатые
отверстия).
После того, как поддерживающие колёса выстав-
лены на необходимую высоту, следует установить
шайбы и гайками закрепить кронштейны на оси.
Покрышки
На боковинах покрышек указывается размерность,
рекомендованное давление и, в некоторых случаях,
рекомендованные условия эксплуатации. Поведе-
ние покрышек, а значит и управляемость велоси-
педа, во многом зависит от давления. Регулярно
проверяйте давление в покрышках.
Покрышки могут иметь направленный рисунок про-
тектора. Необходимо, чтобы указанная на боковине
стрелка совпадала с вращением колеса.
Камеры
Велокамеры могут иметь один из двух основных
типов ниппелей: автомобильный (Schrader) или
велосипедный (Presta).
Ниппель Schrader Ниппель Presta
Будьте внимательны при выборе велосипедного
насоса: наконечник насоса должен быть соответ-
ствующего типа.
Чтобы накачать камеру с ниппелем типа Schrader,
открутите колпачок, накрутите наконечник насоса
на стержень ниппеля и накачайте колесо до ре-
комендованного давления, после чего открутите
наконечник насоса и наденьте колпачок ниппеля
обратно. Если необходимо спустить камеру, про-
сто нажмите на стержень, расположенный внутри
ниппеля.
