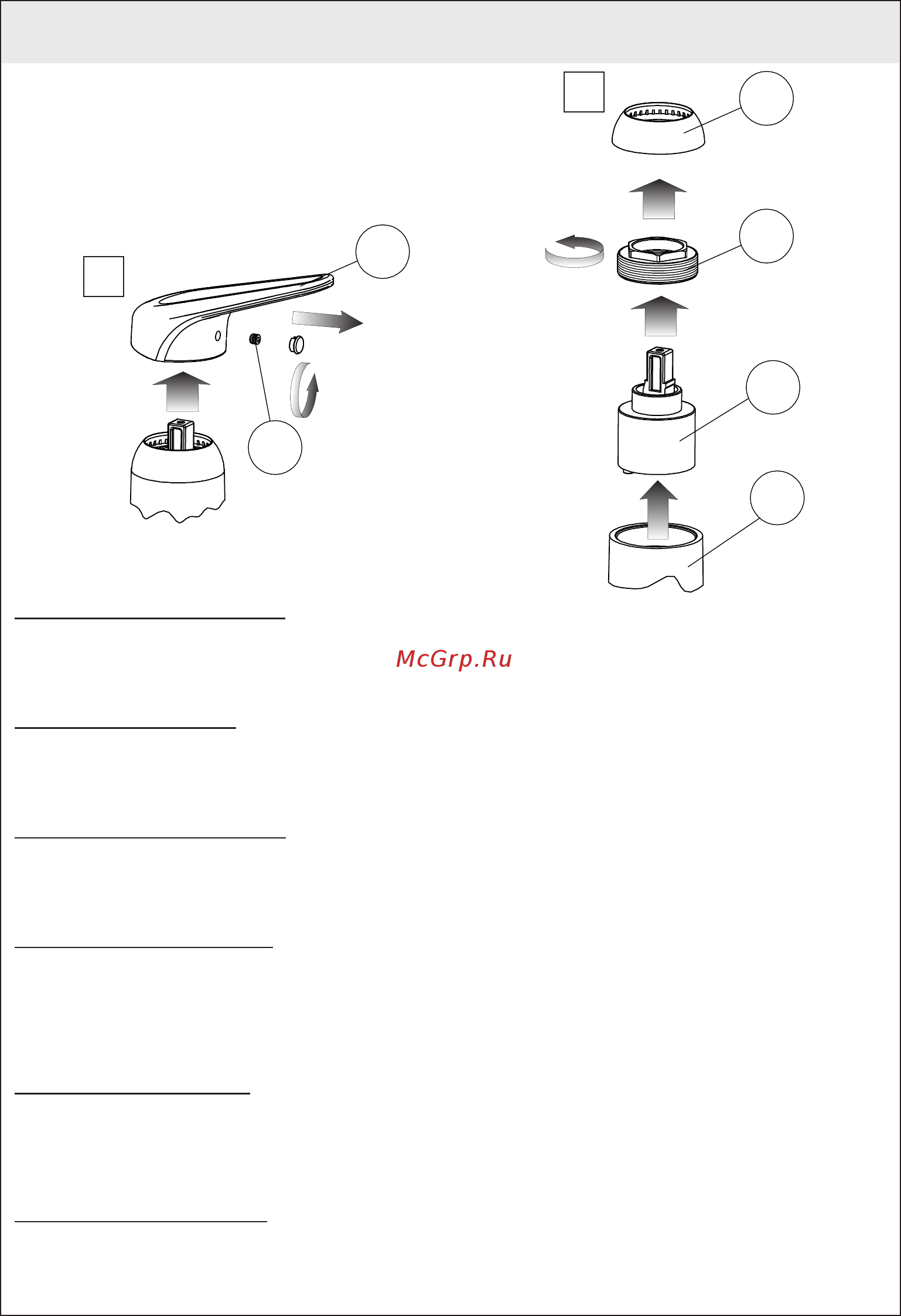

SOSTITUZIONE DELLA CARTUCCIA - CARTRIDGE REPLACEMENT - RECHANGE DE LA CARTOUCHE

ERSATZ DER KARTUSCHE - SUBSTITUCIÓN DEL CARTUCHO - VERVANGING VAN DE PATROON

30mm

2.5mm

SOSTITUZIONE DELLA CARTUCCIA

Prima di sostituire la cartuccia, accertarsi che il raccordo dell’acqua sia chiuso. Svitare la vite di ﬁssaggio (A) utilizzando una

chiave a brugola, estrarre quindi la maniglia (B) sﬁlandola dalla cartuccia (E). Sollevare la ghiera copricartuccia (C). Svitare la

ghiera di ﬁssaggio (D) e togliere la cartuccia (E) dal corpo del miscelatore (F). Inﬁne introdurre la nuova cartuccia, accertandosi

che le due spine di centraggio siano nella loro sede e che le guarnizioni siano correttamente posizionate.

CARTRIDGE REPLACEMENT

Before carrying out this operation make sure that water connection is closed. Unscrew the fastening screw (A) using an Allen

wrench, take out the handle (B), removing it from the cartridge (E). Lift the ﬁnishing ring nut (C). Unscrew the ﬁxing ring nut (D)

and take the cartridge (E) out form the mixer body (F). Then put the new cartridge, verifying that the two centering pins enter

into the respective seats and that gaskets are well positioned.

SUBSTITUTION DE LA CARTOUCHE

Avant d’effectuer la substitution de la cartouche, vériﬁer que la connexion de l’eau est fermée. Dévisser la vis de ﬁxation (A)

utilisant une clé à griffe, extraire en suite la poignée (B) en la soulevant de la cartouche (E). Soulever la virole de ﬁnition (C).

Dévisser la virole de ﬁxation (D) et enlever la cartouche (E) du corps de mitigeur (F). Introduire enﬁn la cartouche nouvelle, en

vériﬁant que les deux pivots de centrage entrent dans les sièges respectifs et que les garnitures sont bien positionnées.

AUSTAUSCHEN DER KARTUSCHE

Bevor man die Kartusche austauscht muß man sich vergewissern, dass das Wasserversorgungsnetz geschlossen ist. Die

Befestigungsschraube (A) unter Einsatz eines Sechskantschlüssel losschrauben, dann den Griff (B) herausziehen, indem man

ihn von der Kartusche (E) abzieht. Die Nutmutter, welche die Kartusche (C) abdeckt, entfernen. Die Befestigungsnutmutter

(D) losschrauben und die neue Kartusche (E) vom Körper der Mischbatterie (F) entfernen. Schließlich eine neue Kartusche

einsetzen, wobei man sich vergewissert, dass sich die beiden Zentrierstifte in ihrem Sitz beﬁnden und das die Dichtungen

korrekt positioniert sind.

SUSTITUCIÓN DEL CARTUCHO

Antes de sustituir el cartucho, asegúrense que la conexión del agua esté cerrada. Destornillen el tornillo de ﬁjación (A) utilizan-

do una llave de allén, extraigan la maneta (B) sacándola del cartucho (E). Levanten la virola cubre-cartucho (C) utilizando la

ranura de referencia (como indicado en la ﬁgura). Destornillen la virola de ﬁjación (D) y extraigan el cartucho (E) del cuerpo del

mezclador (F). Finalmente introduzcan el cartucho nuevo, asegurándose que las dos clavijas de centraje se encuentren en su

asiento y que las juntas estén posicionadas correctamente.

VERVANGING VAN DE PATROON

Voordat u de patroon vervangt, controleert u of de wateraansluiting afgesloten is. Draai bevestigingsschroef (A) los met behulp

van een inbussleutel, trek vervolgens handgreep (B) naar buiten door deze uit patroon (E) te trekken. Til ringmoer (C) op die ter

afdekking van de patroon dient. Schroef ringmoer (D) los, en verwijder patroon (E) uit mengkraanhuis (F). Plaats tenslotte de

nieuwe patroon, en controleer of de twee centreerpennen op hun plaats zitten en of de pakkingen correct aangebracht zijn.
