BT 360
pyccкий
9
должны с обеих сторон прилегать
к упорным выступам (стрелки)
направляющей (15)
N Винт с потайной головкой M6x55
вставить через нажимную
деталь (16), шайбу (14),
рычаг (13), шайбу (12) и
направляющую (15).
N Навинтить шайбу (18), – она
удерживает установленный
ранее регулирующий рычаг.

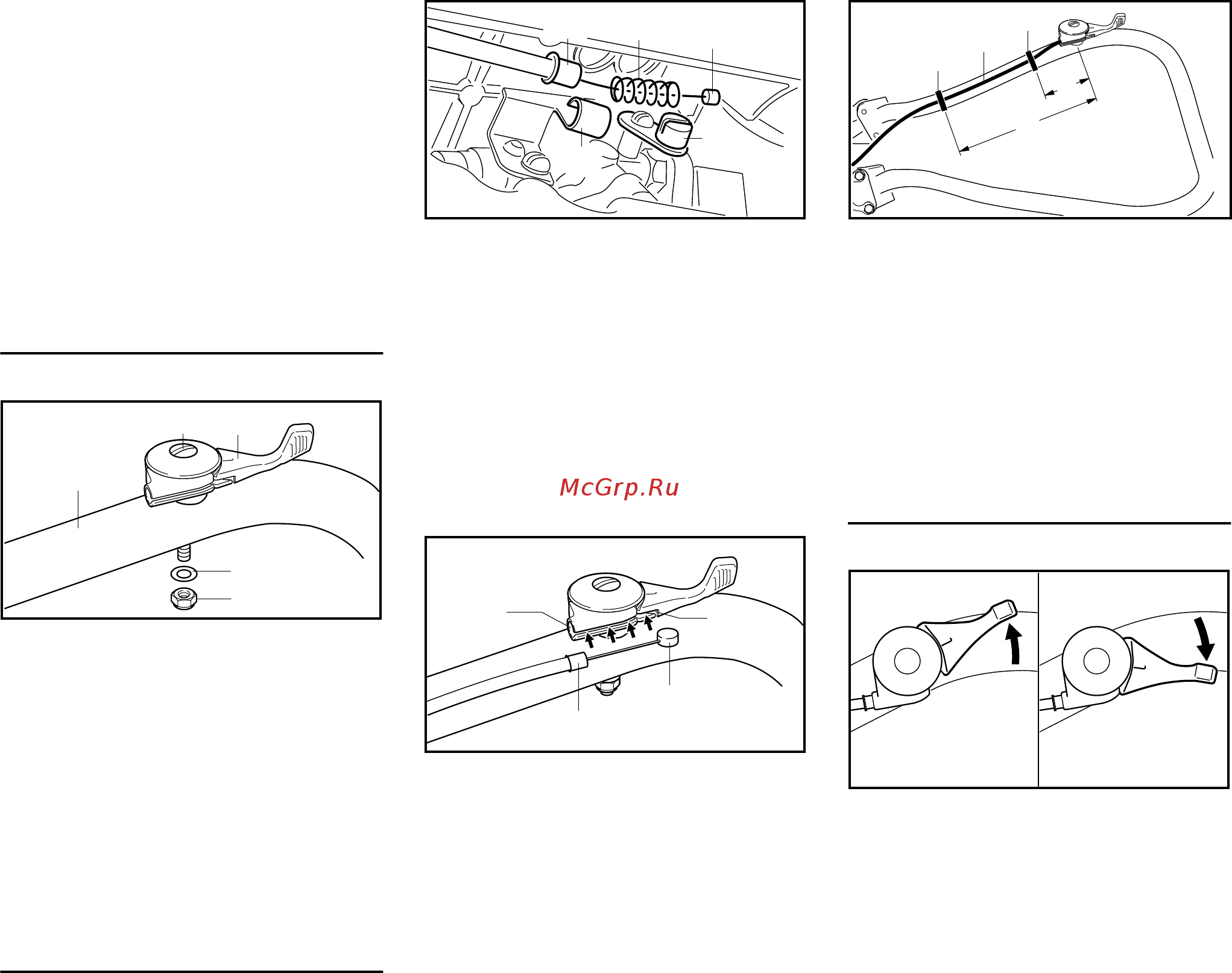

Смонтировать регулировочный рычаг
N Винт с потайной головкой (17) с
ранее установленным
регулирующим рычагом вставить
в отверстие в трубчатой
рукоятки (10) на стороне тросика
газа
N Установить шайбу (19)
N Навинтить стопорную гайку (20) и
затянуть до отказа, рычаг (13)
должен двигаться без усилия.
Смонтировать тросик газа
Следует монтировать прилагаемый к
устройству тросик газа.
N Пружину (21) надеть на тонкий
ниппель (22) на тросике газа.
N Ниппель (22) подвесить в
рычаге (23) системы управления
подачей топлива.
N Пружину (21) отжать к
рычагу (23), – тросик газа
протянуть через крепление (24) и
втулку (25) тросика газа ввести до
упора в крепление (24).
N Ниппель (26) тросика газа
вставить в выемку (27) на нижней
стороне регулирующего рычага.
N Тросик газа вложить в
направляющую (стрелки).
N Втулку (28) тросика газа вставить
в крепление (29) на
регулирующем рычаге.
N Тросик газа (30) закрепить на
трубчатой рукоятке двумя
бандажными лентами для
крепления кабелей (31) на
расстоянии a = 70 мм и
расстоянии b = 320 мм, тросик
газа укладывать на внутренней
стороне трубки
Проверить работу регулировочного
рычага
1. Привести в действие
регулировочный рычаг.
2. Отпустить регулировочный рычаг
– рычаг должен самостоятельно
возвращаться назад в положение
холостого хода
13
17
10
441BA039 KN
19
20
24
22
21
25
441BA040 KN
23
27
26
28
441BA041 KN
29
b
a
30
31
31
441BA042 KN
441BA043 KN
2.
1.
