РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
АВТОМОБИЛЬНАЯ ОХРАННОСЕРВИСНАЯ СИСТЕМА PANDECT X3110

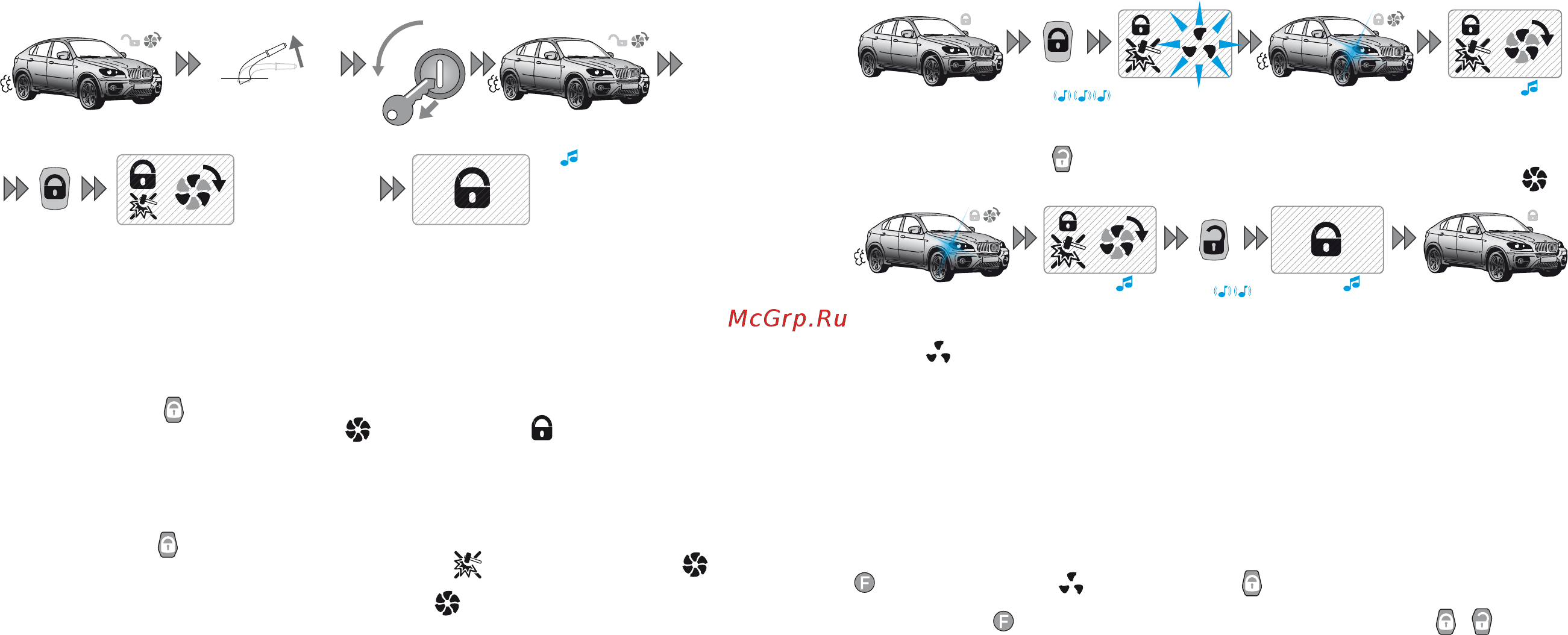

Процедура «Программная нейтраль» (только для автомобилей с МКПП)
Надежно зафиксируйте
автомобиль
ручным тормозом
Покиньте автомобиль,
закройте двери
OFF
ON
ACC
нажмите
коротко
Звучит
мелодия
«останов
двигателя»
~~
Через 3 сек. двигатель
будет остановлен,
система готова к
дистанционному запуску
В случае если предполагается использовать дистанционный или автоматический запуск дви-
гателя на автомобиле с МКПП, то перед постановкой автомобиля на охрану необходимо выпол-
нить следующую последовательность действий:
1. Не выключая зажигание, при работающем двигателе зафиксируйте надежно автомобиль
ручным тормозом, переведите рычаг МКПП в нейтральное положение.
2. Поверните ключ в замке зажигания до положения
OFF (двигатель при этом должен продол-
жать работать)
и выньте его из замка.
3. Покиньте автомобиль, закройте двери.
4. Нажмите кнопку
для постановки системы в режим охраны и запирания дверей. На дисплее
брелока при этом будет вращаться пиктограмма
и гореть пиктограмма режима охраны.
5. Двигатель будет остановлен. Система готова к исполнению команд дистанционного
старта или функций автоматического запуска двигателя.
Дистанционный запуск двигателя
Для дистанционного запуска двигателя, при условии готовности системы к старту, нажмите и
удерживайте кнопку
в течение трех секунд. Звуковой сигнал подтвердит прием команды, на
дисплее появится перечеркнутая пиктограмма шок-сенсора
и мигающая пиктограмма -
подготовка к старту двигателя. Через несколько секунд двигатель будет запущен, о чем известит
мелодия
«запуск дВигателя» и вращающаяся пиктограмма .
Длительность работы двигателя задается либо временем прогрева, либо температурой останова.
3 вспышки
Мелодия
«Запуск двигателя»
нажмите
3 сек.
Подготовка
к запуску
Запуск двигателя
~~
Для дистанционного останова двигателя, находящегося в режиме прогрева, необходимо на-
жать и удерживать кнопку
брелока в течение двух и более секунд. Двигатель будет немедлен-
но остановлен, что подтвердит мелодия
«дВигатель останоВлен» и погасшая пиктограмма .
Мелодия
«Останов двигателя»
нажмите
2 сек.
Двигатель
остановлен
~~
Мелодия
«Запуск двигателя»
~~
За одну минуту до штатной остановки двигателя на брелок придет оповещение, замигает пик-
тограмма
и каждые 10 сек. будет звучать мелодия «останоВ дВигателя через 1 мин.»
Если во время звучания мелодии «останоВ дВигателя через 1 мин.» отправить команду запу-
ска двигателя с брелока время работы двигателя будет увеличено на 10 минут.
Данную процедуру можно выполнять многократно.
Автоматический запуск двигателя
Система позволяет владельцу установить режимы автоматического запуска и останова двига-
теля. Синхронизированные часы реального времени брелока и базового блока системы, и другие
автономные настройки системы позволяют реализовывать множество условий запуска и работы
двигателя вне зависимости от того, находится ли брелок в зоне командного радиоканала или нет.
Программирование режимов автоматического запуска и условий работы двигателя произво-
дится на брелоке с ЖК-дисплеем. Для программирования данных режимов нажатиями на кнопку
выберите пиктограмму , нажмите на кнопку , Вы находитесь в меню функций автома-
тического старта. Меню имеет восемь подуровней, перемещение между которыми производится
нажатиями кнопки
. Изменение значения подуровня производится кнопками и .
