Для по вы ше ния по ме хо за щи щен но с ти ли нии свя зи мож но при ме нить стан -

дарт ный че ты рех пар ный эк ра ни ро ван ный ка бель 5-й ка те го рии ти па STP-24R5

или FTP-24R5, ис поль зуя толь ко две ви тые па ры и со еди няя эк ра ни ру ю щую оп -

лет ку с об щим про во дом (клем мой "-12V").

ПОДКЛЮЧЕНИЕ СЕТЕВОГО КОНТРОЛЛЕРА

Соединительный ка бель под клю чать к LAN-входу ПК толь ко

при отклю чен ных се те вом кон трол ле ре и ПК, строго соблюдая

цветовую кодировку проводов и нумерацию контактов вилки.

При на ст рой ке си с те мы с ис поль зо ва ни ем ути ли ты

ContrTools на вклад ке "Ди а гно с ти ка" в груп пе "Под клю че ние"

сле ду ет вы брать "СКЕ ЕС".

ПРЕДУПРЕЖДЕНИЕ

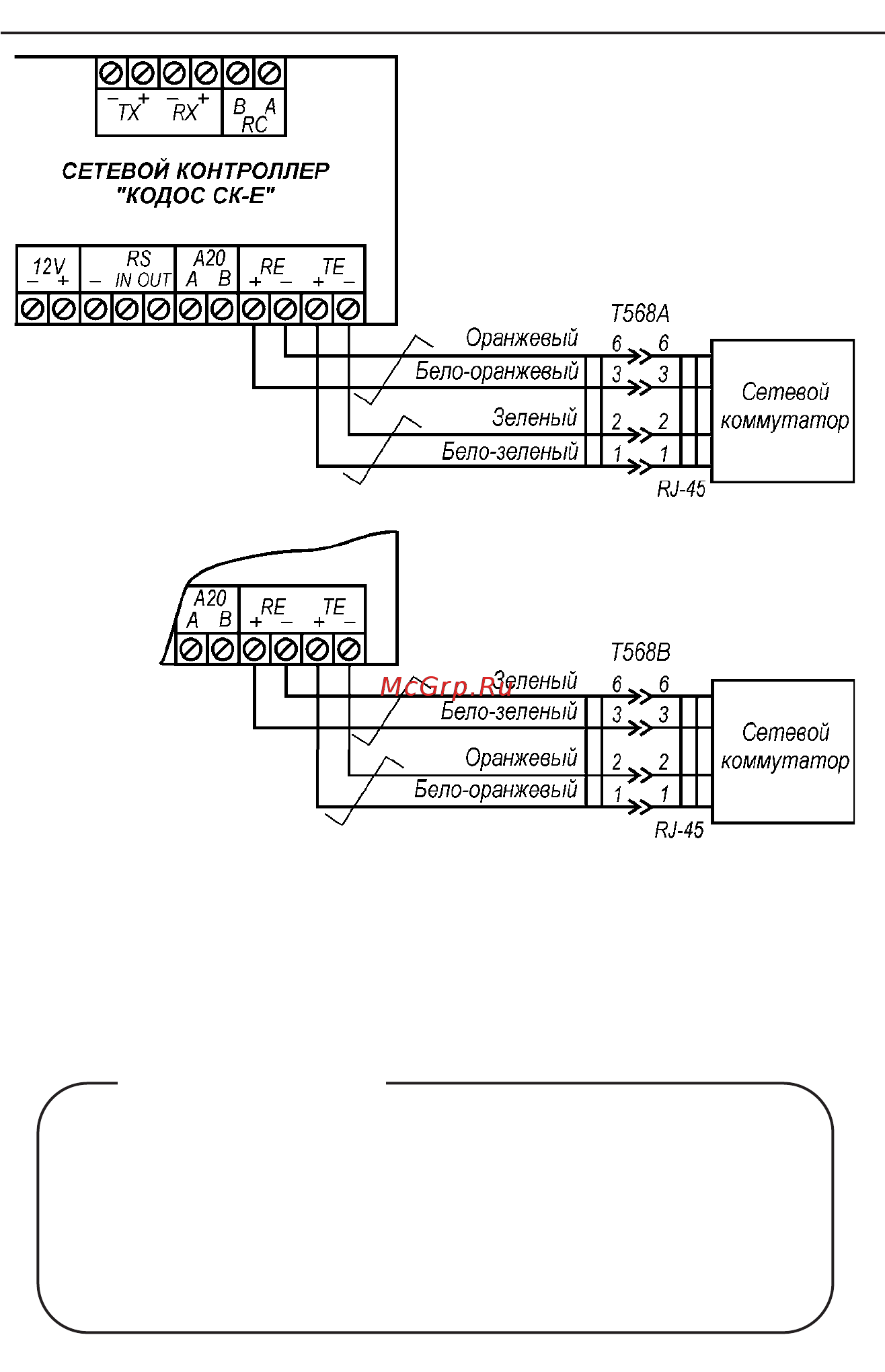

Рис. 7.2. Схема подключения се те вого кон трол лера к

сетевому коммутатору:

а) при по мо щи се те во го ка бе ля с раскладкой типа Т568А

б) при по мо щи се те во го ка бе ля с ракладкой типа Т568В

а)

б)
