Контроллер «КОДОС RC-102»
12
В двухдверном режиме работы считается, что оба считывателя
располагаются только снаружи помещения, и настройка расположения
не требуется.
На практике наиболее часто в качестве внешнего приме-
няется считыватель кодоносителей того же типа, что и у
встроенного в контроллер считывателя. Например, для
контроллера RC-102E применяют считыватели типа RD-
1100 или RDV-1100.
Однако следует помнить, что к контроллерам могут
быть подключены считыватели любого типа серии «КО-
ДОС». Это позволяет создавать необычные системы досту-
па. Например, доступ на вхо
д в одну дверь по двум типам ко-
доносителей, EM-Marine и HID, может быть осуществлен с
использованием контроллера RC-102Е и считывателя RD-
1040 выбором двухдверного режима и замыканием на один за-
мок выходов контроллера «-OUT1» и «-OUT2».
Выходы контроллера «-OUT1» и «-OUT2» представляют собой кас-
кады типа «открытый сток» (рисунок 7).

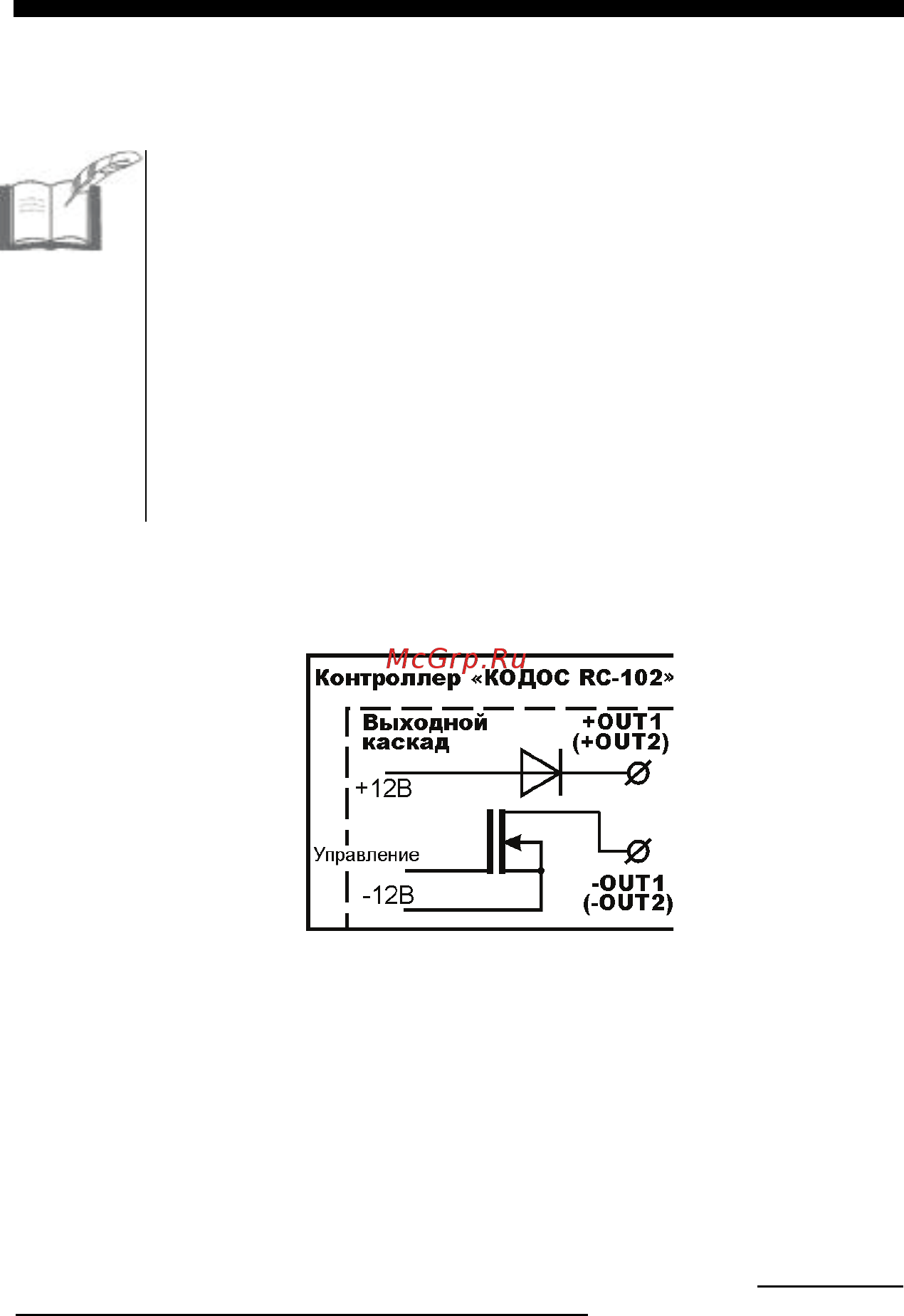

Рисунок 7 – Выходные каскады «OUT1» и «OUT2»
В дежурном режиме выход «-OUTx» закрыт (ток через нагрузку не
протекает). При поднесении к считывателю разрешенного кодоносителя
выход открывается. Каждый выход может быть проинвертирован (см. п.
6.1.2). В этом случае в дежурном режиме выход открыт (через нагрузку
протекает ток), а при поднесении разрешенного кодоносителя выход за-
крывается.
Контакт «S» разъема Х3 контроллера предназначен для по
дключе-
ния линии синхронизации.
Синхронизация необходима в том случае, когда устройства, осу-
ществляющие прием кода кодоносителя располагаются в непосредст-
венной близости друг от друга (менее 1 метра). В этом случае из-за вза-
имного влияния электромагнитных полей, излучаемых антеннами этих
устройств, считывание кода кодоносителя становится неустойчивым или
вообще невозможным. При помощи линии синхронизации работа считы-
вающих устройств организуется таким образом, что они осуществляют
