Табл. 1 Элементы передней панели оптических передатчиков SF40S2T,

SF80S2T, SF160S2T и приемников SF40S2R, SF80S2R, SF160S2R

№

Наименова

ние

Назначение

POWER

Индикатор наличия питания

LINK

Индикатор наличия соединения через оптический

кабель

OPT

FC-разъем для подключения оптического кабеля

V1…V4

V1…V8

V1…V16

Индикаторы подключения входов(выходов)

видеосигнала с 1 по 4-й (для моделей SF40S2T,

SF40S2R)

Индикаторы подключения входов(выходов)

видеосигнала с 1 по 8-й (для моделей SF80S2T,

SF80S2R)

Индикаторы подключения входов(выходов)

видеосигнала с 1 по 16-й (для моделей SF160S2T,

SF160S2R)

Разъемы 1-4 BNC -входы(выходы) аналогового

видеосигнала (для моделей SF40S2T, SF40S2R)

Разъемы 1-8 BNC -входы(выходы) аналогового

видеосигнала (для моделей SF80S2T, SF80S2R)

Разъемы 1-16 BNC -входы(выходы) аналогового

видеосигнала (для моделей SF160S2T, SF160S2R)

L1…L4

не используется в данной модели

P1, P2

Заземление устройства

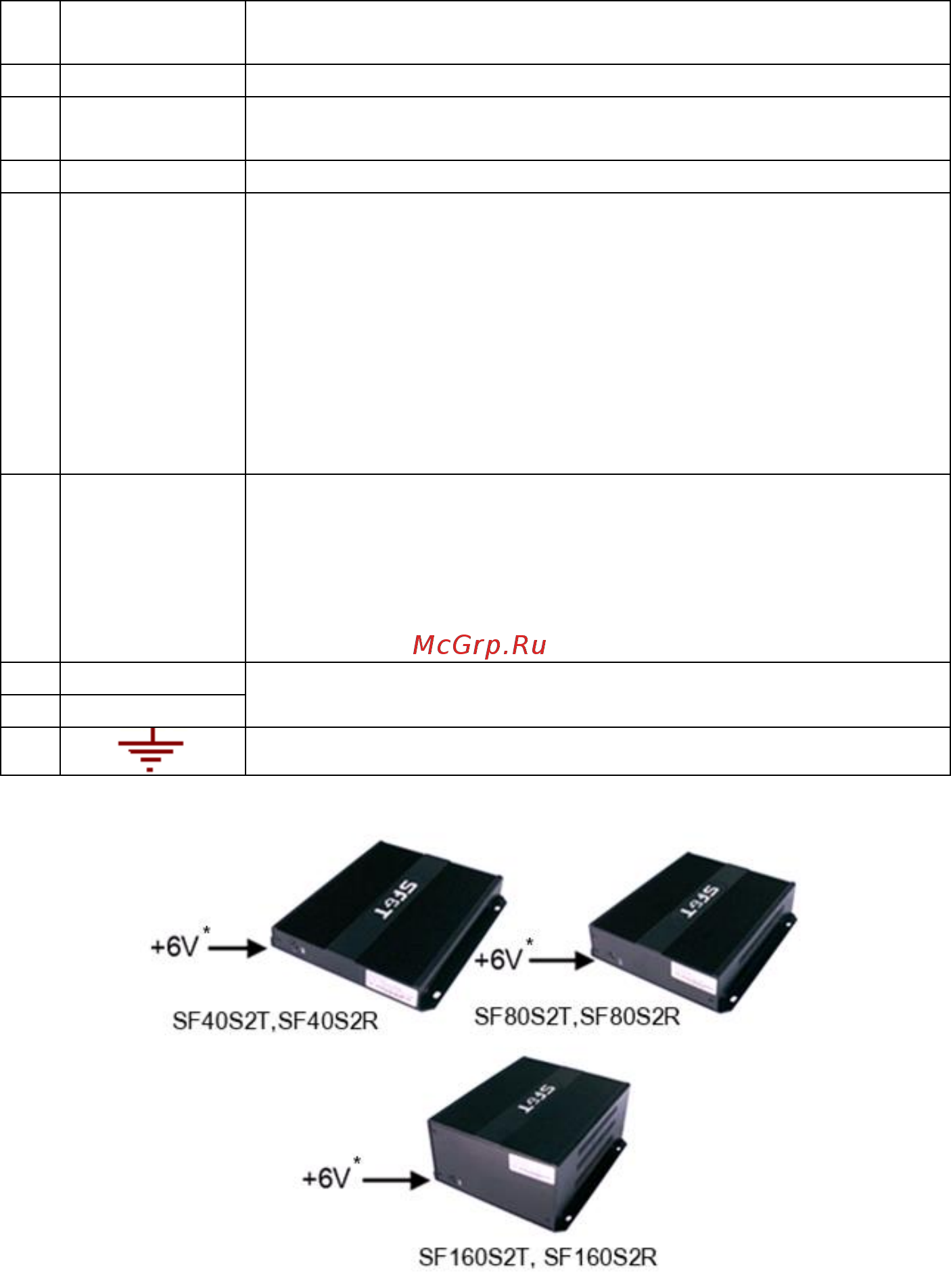

Рис. 4 Оптические передатчики, приемники, задняя панель

* +6V – разъем для подключения БП (входит в комплект поставки)
