Tantos TSr-EF1622 Forward Инструкция по эксплуатации онлайн [12/70] 312630
![Tantos TSr-EF1622 Forward Инструкция по эксплуатации онлайн [12/70] 312630](/views2/1372444/page12/bgc.png)

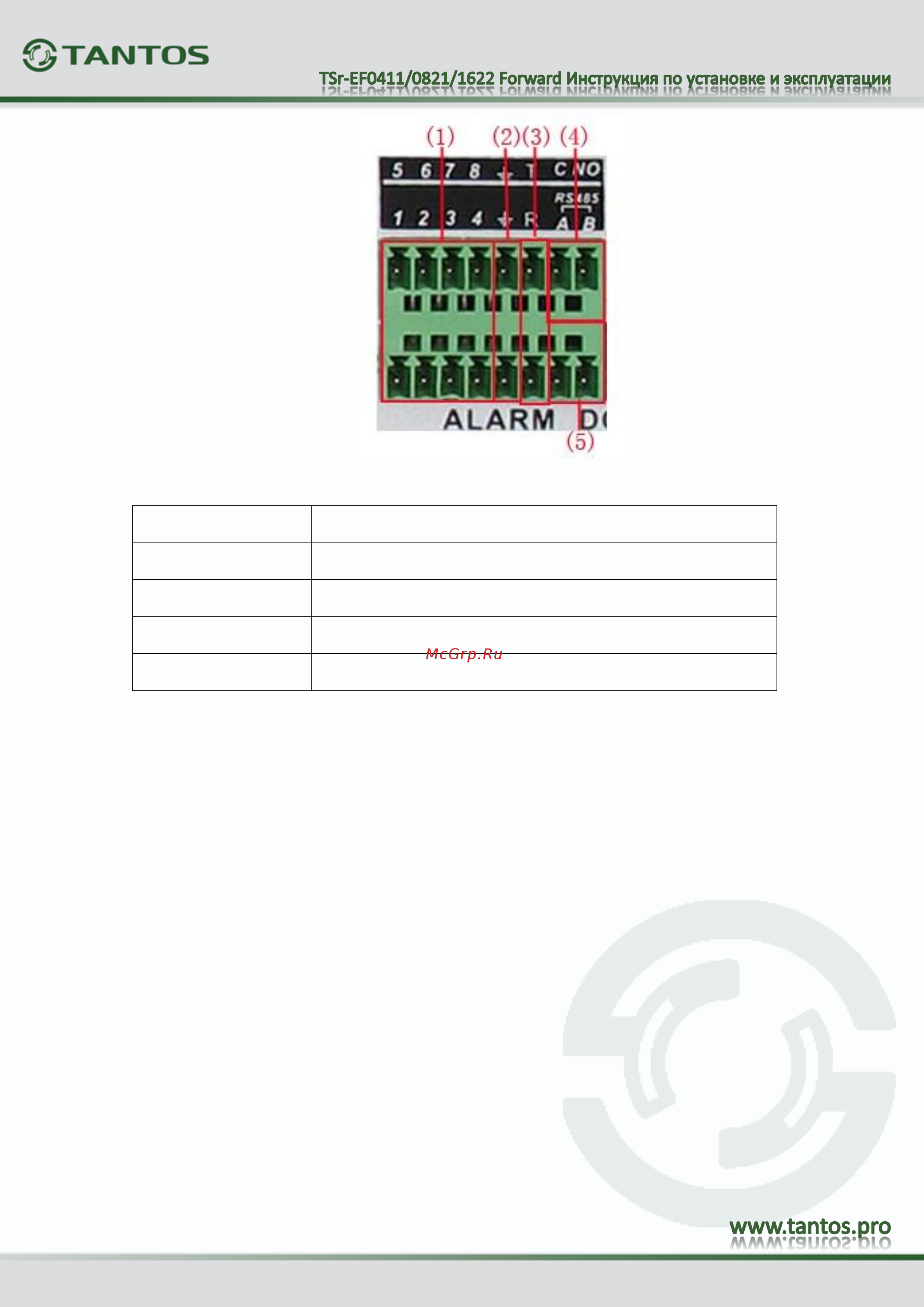

(1) входы тревоги (2) общий провод (3) RS232 (4) выход тревоги (5) RS485
Обозначение
Значение
G
Общий провод (заземление)
C1、NO1
Выходы тревоги (нормально разомкнутые контакты)
T、R
RS232 порт
A、B
Шина RS485 для управления устройствами PTZ
2.6.1 Характеристики входов тревоги
Регистратор имеет несколько входов тревоги.
Общий провод для входов тревоги и СОМ порта единый (датчики тревоги требуют внешнего питания).
Общий провод входов тревоги и заземление DVR должны быть разделены.
Выход тревожного датчика подключается к тревожному входу DVR.
Общий провод внешнего блока питания и общий провод сигнального шлейфа датчика должны быть
разделены.
2.6.2 Характеристики выхода тревоги
Регистратор имеет 1 выход тревоги. Для подключения к нему энергопотребляющего оборудования
потребуется отдельный источник питания.
Смотрите параметры реле выхода тревоги, чтобы не допустить его перегрузки.
