Источник питания имеет на передней панели световые индикаторы:

• «СЕТЬ» индицирует наличие сетевого напряжения красным цветом. Индикатор не горит при

отсутствии сетевого напряжения и вспыхивает раз в две секунды при токовой перегрузке или коротком

замыкании выхода. Каждое мигание соответствует попытке восстановить напряжение на выходе. Если

неисправность, вызвавшая перегрузку, устранена – напряжение на выходе возвращается к исходному

значению, снова подключается аккумулятор;

• «+12В, АКБ» - индикатор зелёного цвета, индицирует наличие выходного напряжения и

целостность цепи АКБ. Горит ровным светом при наличии выходного напряжения +12В во время

питания источника от сети переменного тока или от АКБ, а так же целостности цепи АКБ

(предохранителя F2 номиналом 3А), гаснет при перегрузке по току или коротком замыкании в цепи

нагрузки, а так же при нарушении целостности цепи АКБ (перегорании предохранителя F2), а в случае

пропадания сети переменного тока 220В – при отсутствии АКБ.

Допускается продолжительное время нахождения источника питания в режиме короткого замыкания

или перегрузки – мощность, потребляемая и рассеиваемая источником в этом режиме, не превышает

нескольких Вт.

Категорически запрещается переполюсовка клемм АКБ.

Напряжение на выходе восстанавливается или автоматически, сразу после появления сетевого

напряжения или, при его отсутствии – вручную при подключении аккумулятора.

Заряд аккумулятора происходит в буферном режиме током 0,2-0,7А.

ПОРЯДОК УСТАНОВКИ.

Установите ББП в месте, где он защищен от воздействия атмосферных осадков, механических

повреждений и доступа посторонних лиц.

Произведите монтаж линий, соединяющих ББП с источником сетевого напряжения, и подключите к

нему, соблюдая полярность, цепи питания приборов в соответствии со схемой электрических

соединений, показанной на рис.1.

При длительном отключении ББП (более суток) и при снятом напряжении 220В, целесообразно

отключить аккумулятор, сняв клемму «+».

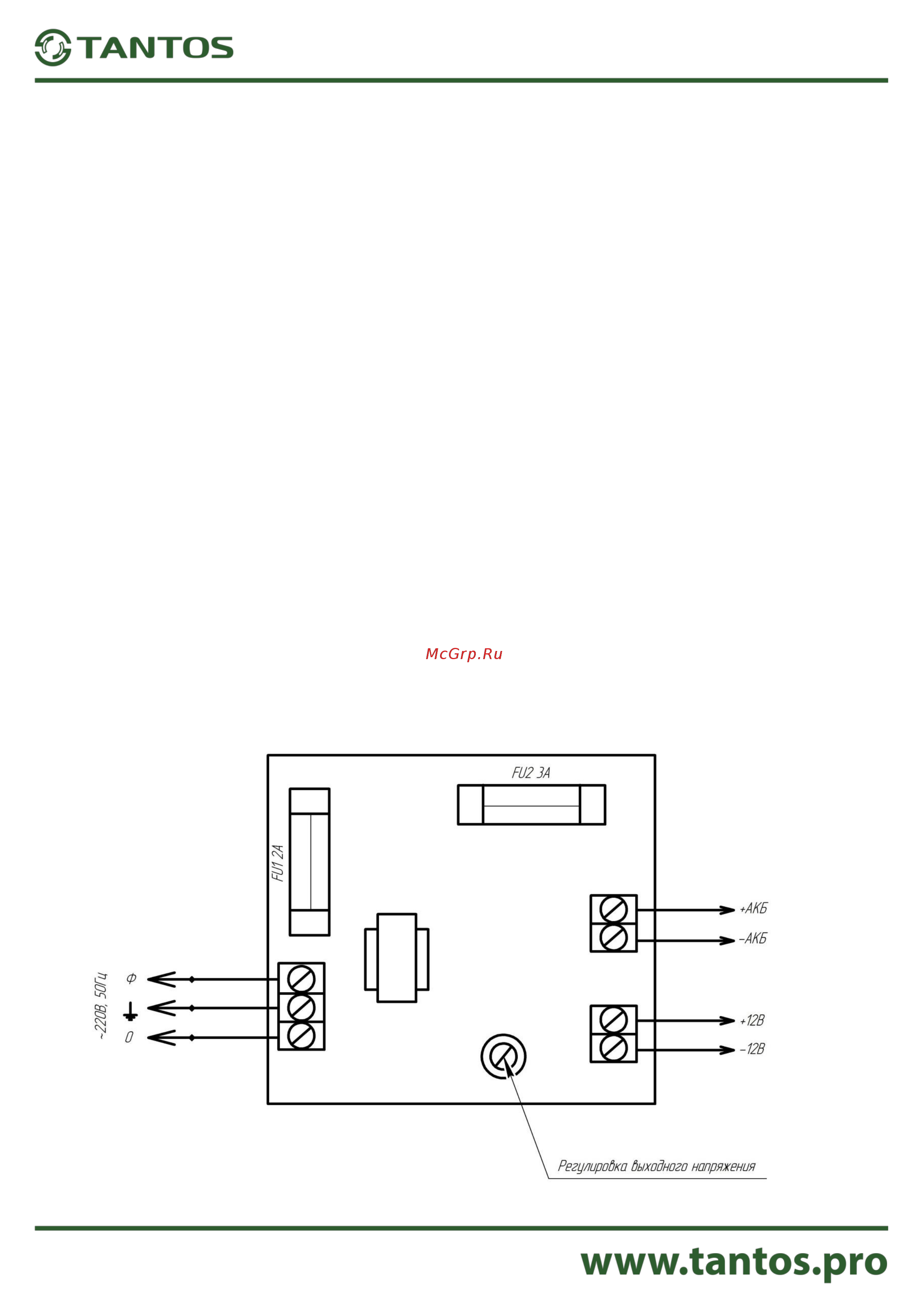

Рис.1
