Источник питания имеет на передней панели световые индикаторы:

• «СЕТЬ» индицирует наличие сетевого напряжения красным цветом. Индикатор не горит при

отсутствии сетевого напряжения и вспыхивает раз в две секунды при токовой перегрузке или коротком

замыкании выхода. Каждое мигание соответствует попытке восстановить напряжение на выходе. Если

неисправность, вызвавшая перегрузку, устранена – напряжение на выходе возвращается к исходному

значению, снова подключается аккумулятор;

• «+12В» - индикатор красного цвета, индицирует наличие выходного напряжения. Горит ровным

светом при наличии выходного напряжения +12В во время питания источника от сети переменного тока

или от АКБ, гаснет при перегрузке по току или коротком замыкании в цепи нагрузки, а так же при

отсутствии АКБ или пропадании сети переменного тока 220В;

• «АКБ» - индицирует наличие и исправность аккумулятора и цепи заряда загоранием зеленым

цветом. При аварии на АКБ (короткое замыкание в цепи АКБ, глубокий разряд АКБ) или его отсутствии

гаснет;

Допускается продолжительное время нахождения источника питания в режиме короткого замыкания

или перегрузки – мощность, потребляемая и рассеиваемая источником в этом режиме, не превышает

нескольких Вт.

Напряжение на выходе восстанавливается или автоматически, сразу после появления сетевого

напряжения или, при его отсутствии - вручную, разъединением, а затем снова подключением плюсовой

клеммы аккумулятора.

Заряд аккумулятора происходит в буферном режиме током 0,2 - 0,7 А.

ПОРЯДОК УСТАНОВКИ

Установите ББП в месте, где он защищен от воздействия атмосферных осадков, механических

повреждений и доступа посторонних лиц.

Произведите монтаж линий, соединяющих ББП с источником сетевого напряжения, и подключите к

нему, соблюдая полярность, цепи питания приборов в соответствии со схемой электрических

соединений, показанной на рис. 1.

При длительном отключении ББП (более суток) и при снятом напряжении 220В, целесообразно

отключить аккумулятор, сняв клемму «+».

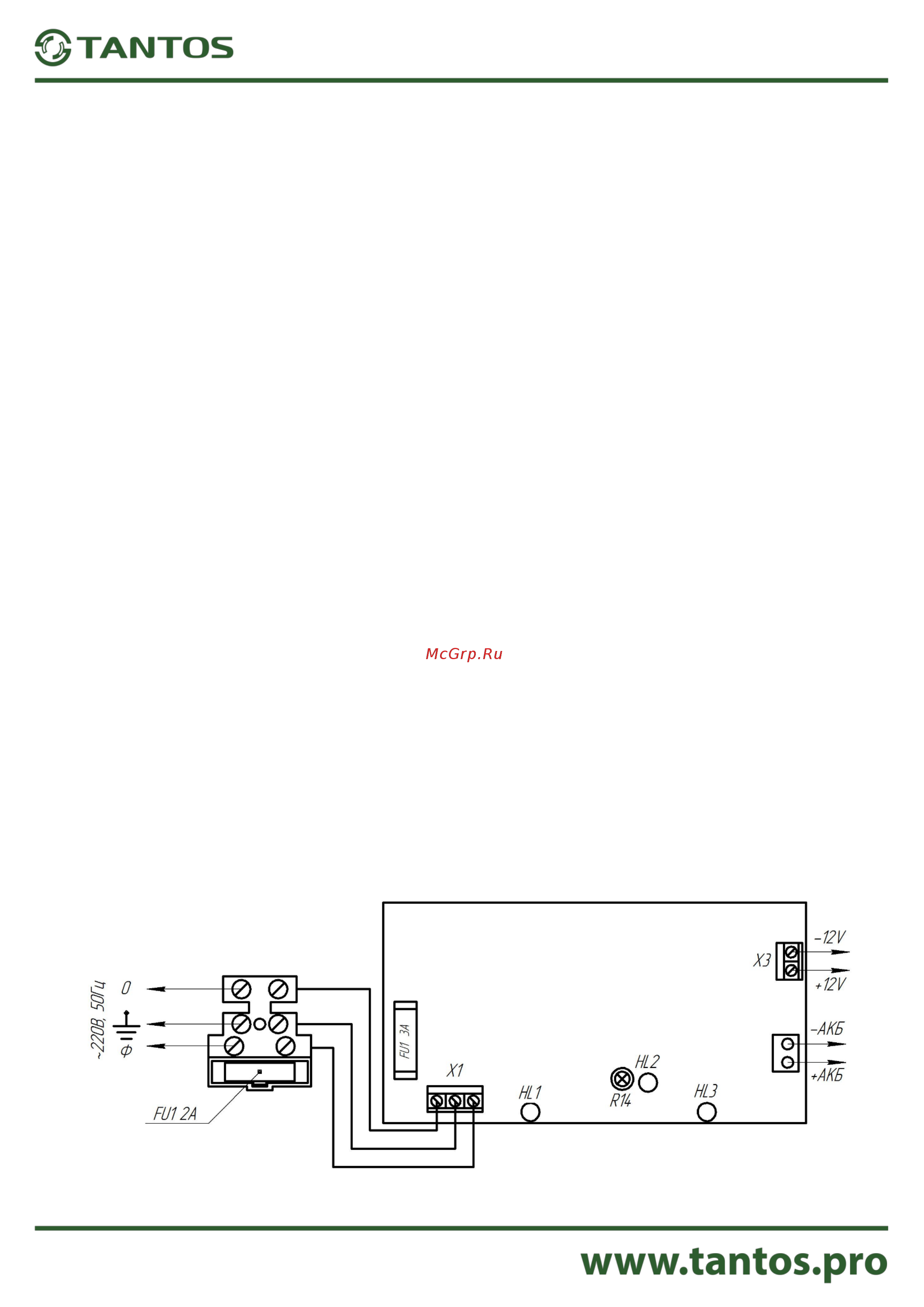

Рис. 1 Схема подключения
