В ББП имеется возможность регулировки выходного напряжения в пределах от 11 до 13,6В в том

случае, когда нет необходимости в резервировании. Для возможности регулирования на плате прибора

установлен подстроечный резистор R4.

Источник питания имеет на передней панели световые индикаторы:

- «СЕТЬ» индицирует наличие сетевого напряжения красным цветом. Индикатор не горит при

отсутствии сетевого напряжения и вспыхивает раз в две секунды при токовой перегрузке или коротком

замыкании выхода. Каждое мигание соответствует попытке восстановить напряжение на выходе. Если

неисправность, вызвавшая перегрузку, устранена – напряжение на выходе возвращается к исходному

значению, снова подключается аккумулятор;

- «+12В, АКБ» - индикатор зелёного цвета, индицирует наличие выходного напряжения и целостность

цепи АКБ. Горит ровным светом при наличии выходного напряжения +12В во время питания источника

от сети переменного тока или от АКБ. Светодиод гаснет при перегрузке по току или коротком

замыкании в цепи нагрузки, а в случае пропадания сети переменного тока 220В – при отсутствии АКБ.

Допускается продолжительное время нахождения источника питания в режиме короткого

замыкания или перегрузки – мощность, потребляемая и рассеиваемая источником в этом режиме, не

превышает нескольких Вт.

Категорически запрещается переполюсовка клемм АКБ.

Напряжение на выходе восстанавливается или автоматически, сразу после появления сетевого

напряжения или, при его отсутствии – вручную при подключении аккумулятора.

Заряд аккумулятора происходит в буферном режиме током 0,2-0,3А.

ПОРЯДОК УСТАНОВКИ

Установите ББП в месте, где он защищен от воздействия атмосферных осадков, механических

повреждений и доступа посторонних лиц.

Произведите монтаж линий, соединяющих ББП с источником сетевого напряжения, и подключите к

нему, соблюдая полярность, цепи питания приборов в соответствии со схемой электрических

соединений, показанной на рис.1.

При длительном отключении ББП (более суток) и при снятом напряжении 220В, целесообразно

отключить аккумулятор, сняв клемму «+».

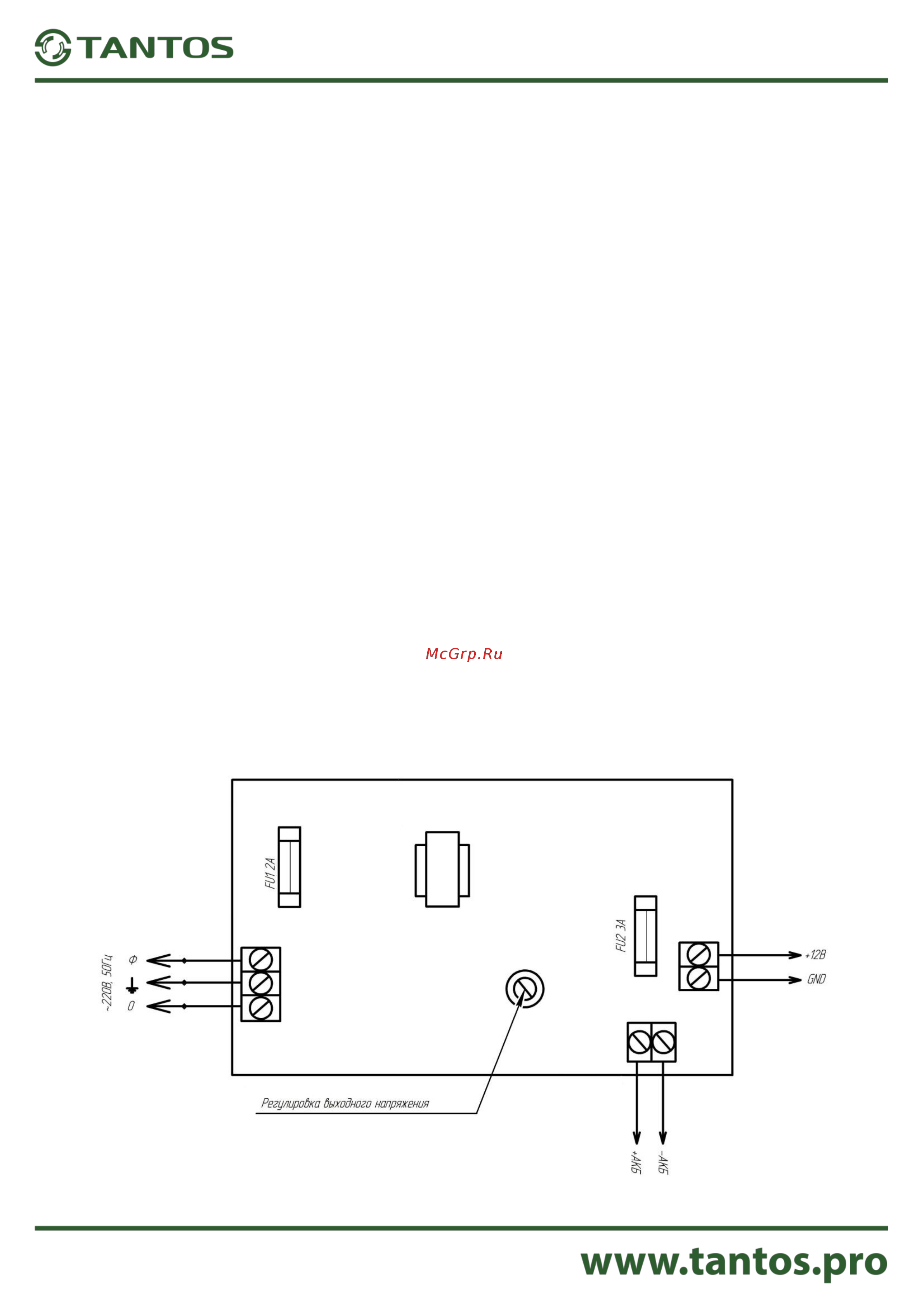

Рис.1
