ПОДКЛЮЧЕНИЕ СЕТЕВОЙ КАМЕРЫ ВИДЕОНАБЛЮДЕНИЯ

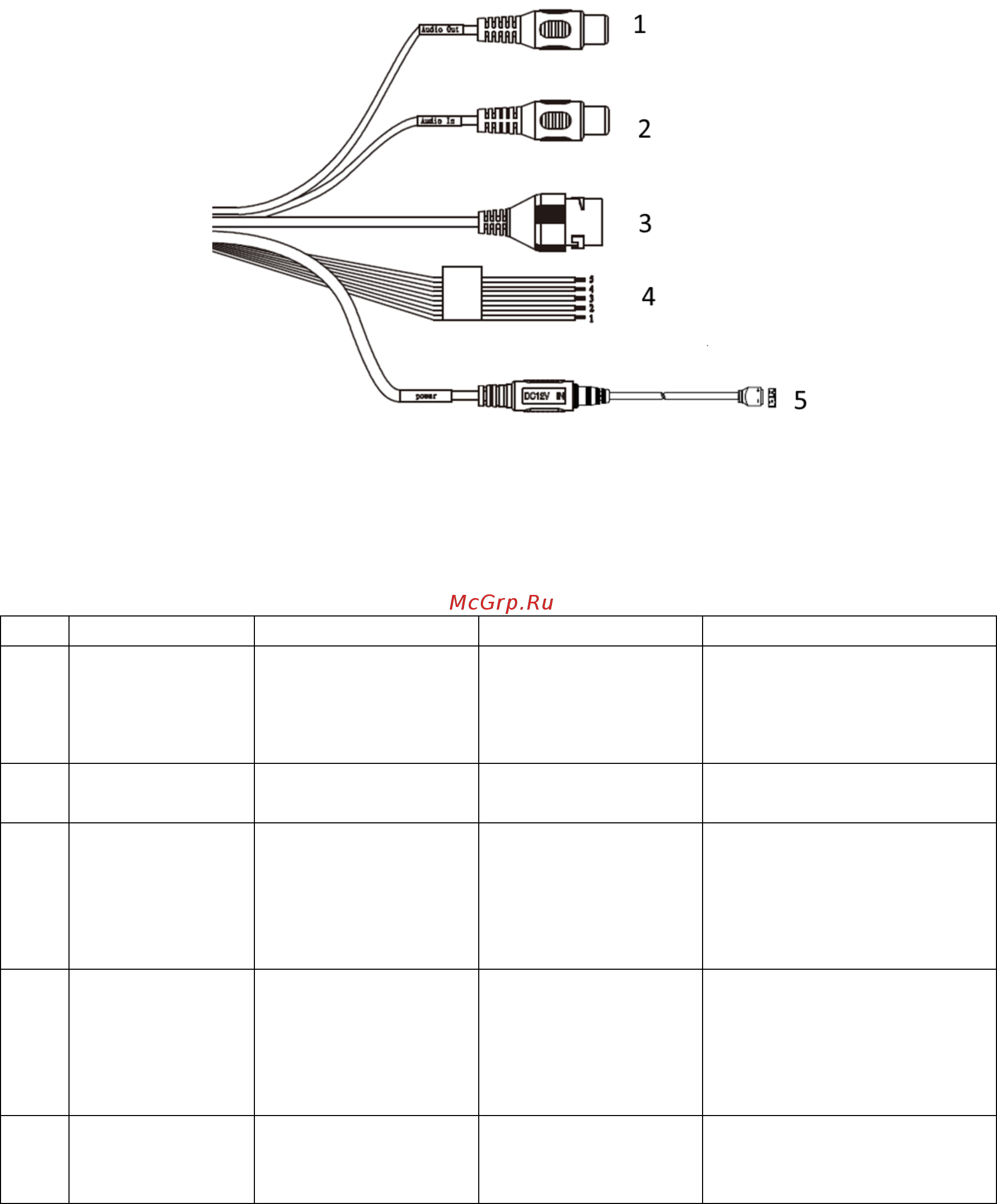

Все основные разъемы видеокамеры изображены на рисунке 1.
Рис. 1 Коммутационный кабель
Таблица 1
№
Наименование
Назначение
Тип
Функция
1
AUDIO OUT
Порт выхода
аудио
RCA
Выход аудио на
пассивное звуковое
устройство (например,
наушники).
2
AUDIO IN
Порт входа аудио
RCA
Вход аудио от
микрофона.
3
LAN
Сетевой порт
10Base-T/100Base-
TX Ethernet порт
Подключается
стандартным Ethernet-
кабелем. Поддерживает
передачу питания по
стандарту PoE.
4
I/O
Вход/выход
тревоги
Клеммная
колодка с
зажимом
Вход тревоги
предназначен для
получения сигнала с
внешнего тревожного
извещателя.
5
DC 12V
Подключение
источника
питания
Под коннектор
FW-16
-
