ПОДКЛЮЧЕНИЕ СЕТЕВОЙ КАМЕРЫ ВИДЕОНАБЛЮДЕНИЯ

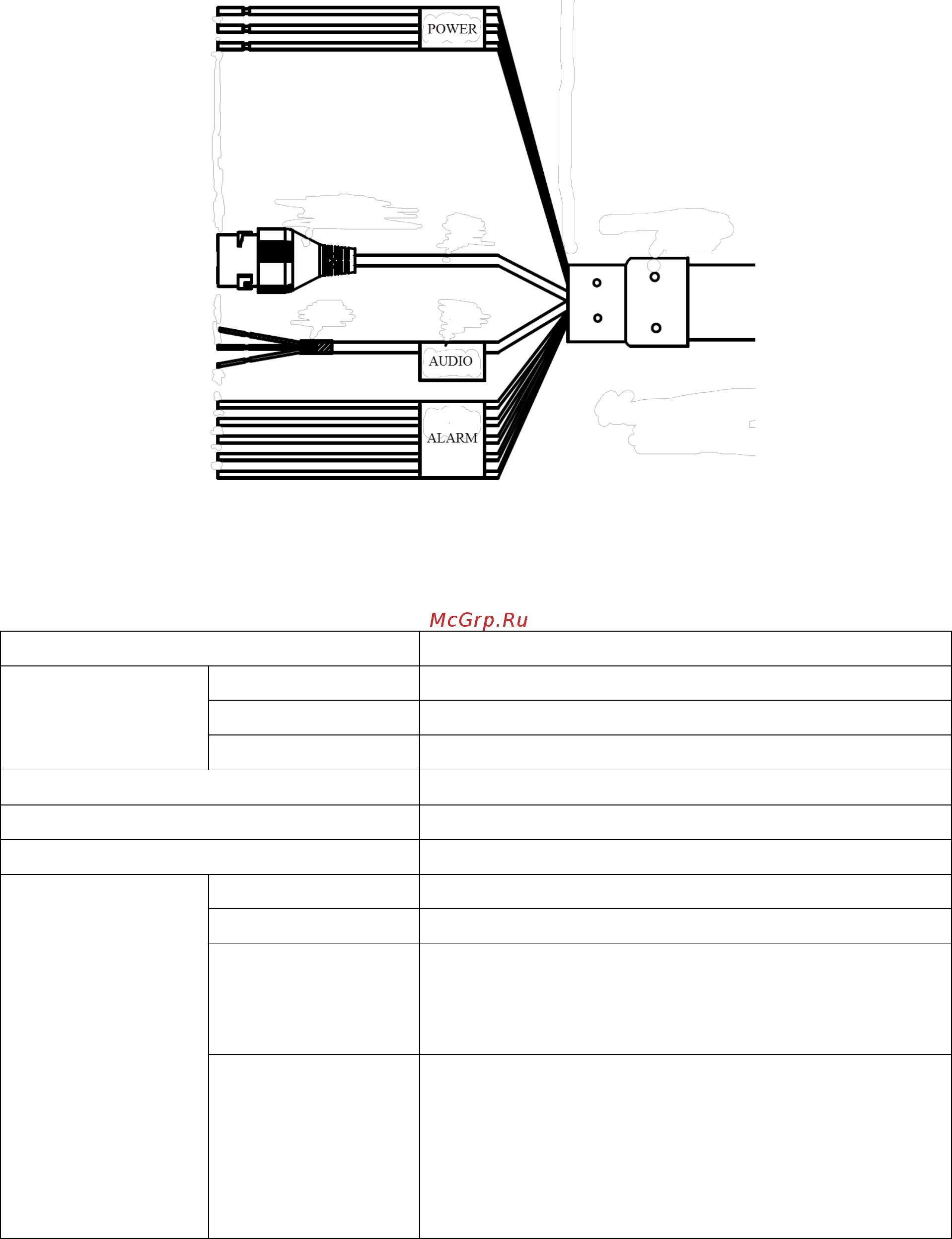

Все основные разъемы видеокамеры отображены на рисунке 1.

Рис.1

Таблица 1

Наименование

Назначение

AUDIO

AUDIO GND

Минус аудиовыхода

AUDIO OUT

Аудиовыход

AUDIO IN

Аудиовход

AC24V

Подключение источника питания AC 24V

EARTH

Заземление

LAN

RJ 45 сетевой порт

ALARM

ALARM_COM

Общий контакт

ALARM_GND

Заземление тревожных входов

ALARM_OUT

Контакт тревожного выхода

Система активирует тревожный выход в момент

наступления тревожного события

По умолчанию состояние – нормально открытое.

ALARM_IN1

ALARM_IN2

Контакт тревожного входа 1 и 2

Тревожный вход предназначен для получения

сигнала от тревожного датчика. Управление реле

осуществляется через меню камеры.

Реле могут работать в двух режимах: нормально-

открытом и нормально-закрытом.
