При подключении к сети запускается вентилятор. При включении SA1 загорается зеленый

светодиод, выпрямленное сетевое напряжение заряжает конденсаторы. Если при работе

выпрямителя нарушается режим нагрузки, происходит перегрев инвертора. Термовыключатель

отключает питание, при этом срабатывает красный светодиод аварийного режима.

Последовательная цепь L1, T2, TA1 подключена к точкам 1 и 2. Точка 1 имеет

неизменный потенциал половинного значения выпрямленного напряжения. В рабочем режиме, за

счет открывания – закрывания VT8, VT11 точка 2 подключается поочередно к плюсу и минусу

выпрямленного напряжения. Таким образом, первичная обмотка силового трансформатора

питается переменным напряжением, частота которого определяется A2. Дроссель L1 обеспечивает

ограничение предельного тока короткого замыкания по первичной цепи.

Формирование рабочего крутопадающего участка вольтамперной характеристики,

обеспечивается обратной связью по току за счет ТА1 и A2. Регулирование требуемого сварочного

тока, осуществляется переменным резистором в схемы управления, которая формирует сигналы

управления, для транзисторов VT8, VT11, требуемой формы и частоты. Сигналы подаются на

транзисторы через разделительно – согласующий трансформатор T1.

6. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ

6.1. Перед началом работы провести технический осмотр и подготовить рабочее место.

6.2. Выпрямитель установить в горизонтальном положении при свободном доступе к нему.

Устранить предметы, препятствующие свободному входу и выходу охлаждающего воздуха.

6.3. Произвести соединение жил кабеля питания к вилке. К заземляющему штекеру

присоединить желто-зеленый (черный с маркировкой «0» согласно ГОСТ Р50509-93) провод.

6.4. Подключить сварочные кабели сечением не менее 16мм, длиной не менее двух метров к

выходным зажимам (« + »; « - » ).

6.5. Вставить вилку в розетку.

6.6. Включить автоматический выключатель на задней панели выпрямителя. При этом должен

работать вентилятор и светиться зеленый светодиод.

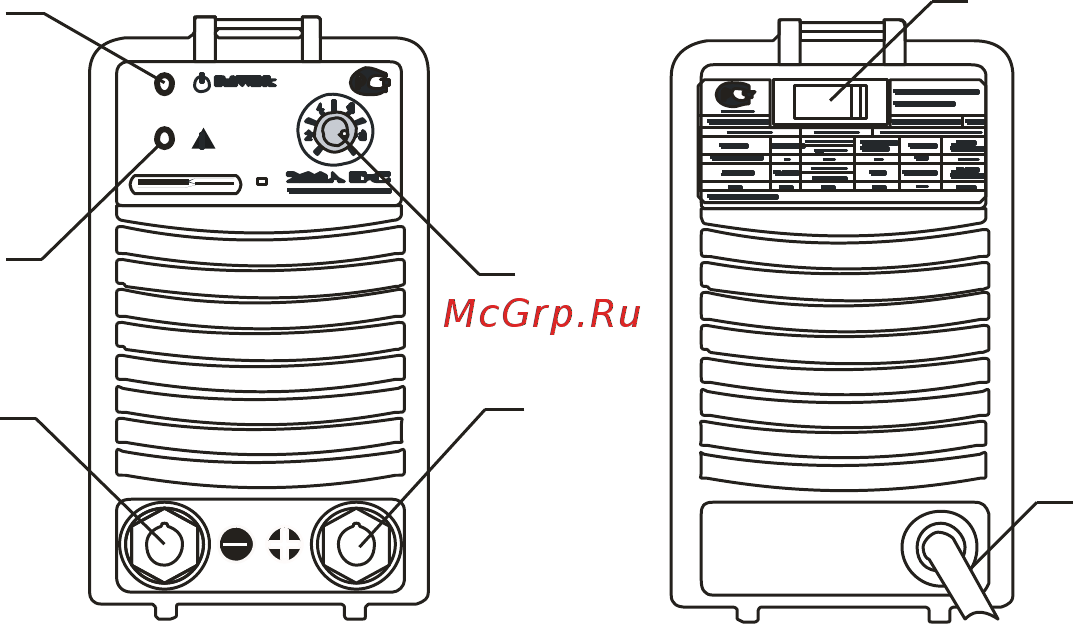

6.7. Произвести пробное зажигание дуги. Осуществить регулятором (1) (рис.1) плавную

настройку на нужный режим сварки.

6.8. Работа выпрямителя без подключения к автоматическому выключателю

запрещена!

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

7.1. Выпрямитель является простым устройством, не требует специальных работ по

техническому обслуживанию.

Рекомендуется периодически очищать выпрямитель от пыли и грязи, проверять надежность

контактных соединений.

7.2. При транспортировке и хранении должна исключаться возможность непосредственного

воздействия на выпрямитель атмосферных осадков, агрессивных сред, а также ударов и сильной

тряски.
