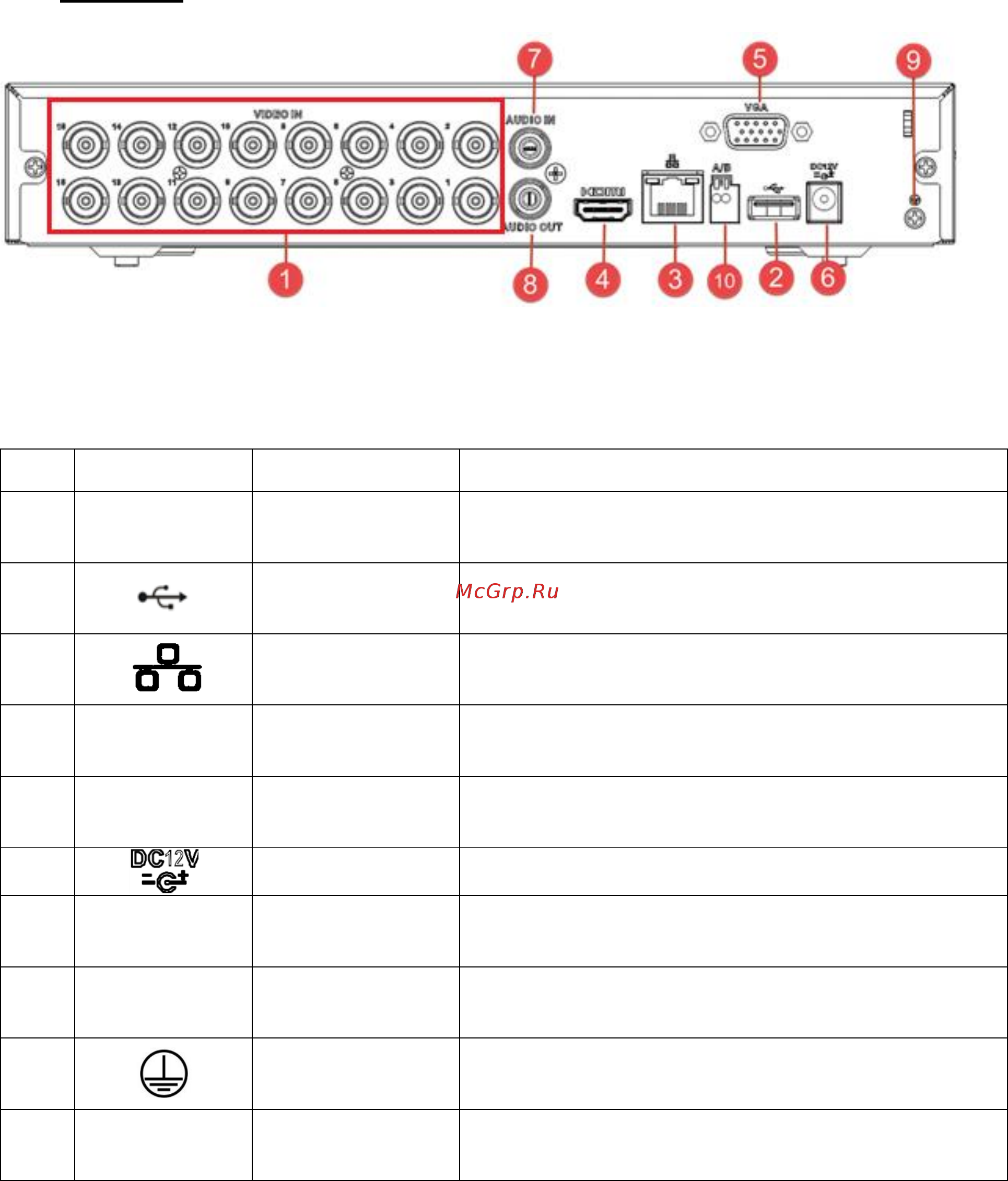

Описание разъемов задней панели регистратора приведено в таблице 2.

Внимание: компоновка и наличие дополнительных разъемов могут быть

изменены в зависимости от модификации устройства.

Рис. 2

Таблица 2

№

Символ

Наименование

Описание

VIDEO IN

Видео вход

Подключение камер видеонаблюдения (разъем

BNC)

USB

Разъем для подключения переносных

накопителей и мыши

Сетевой порт

Разъем для подключения регистратора к сети

(10Base-T/100Base-TX)

HDMI

Видеовыход

Разъем для подключения монитора c

интерфейсом HDMI

VGA

Видеовыход

Разъем для подключения монитора c

интерфейсом VGA

Питание

Разъем для подключения БП DC12 В

AUDIO IN*

Аудио вход

Разъем для подключения источника аудио

сигнала (RCA).

AUDIO OUT

Аудио выход

Разъем для подключения устройства

воспроизведения аудио сигнала (RCA).

Заземление

Зажим для подключения заземляющего

контакта.

A/B

RS-485

Разъем для подключения поворотных

устройств

* При полном замещении аналоговых видеовходов аудиовход будет неактивен.
