ПОДКЛЮЧЕНИЕ КАМЕРЫ ВИДЕОНАБЛЮДЕНИЯ

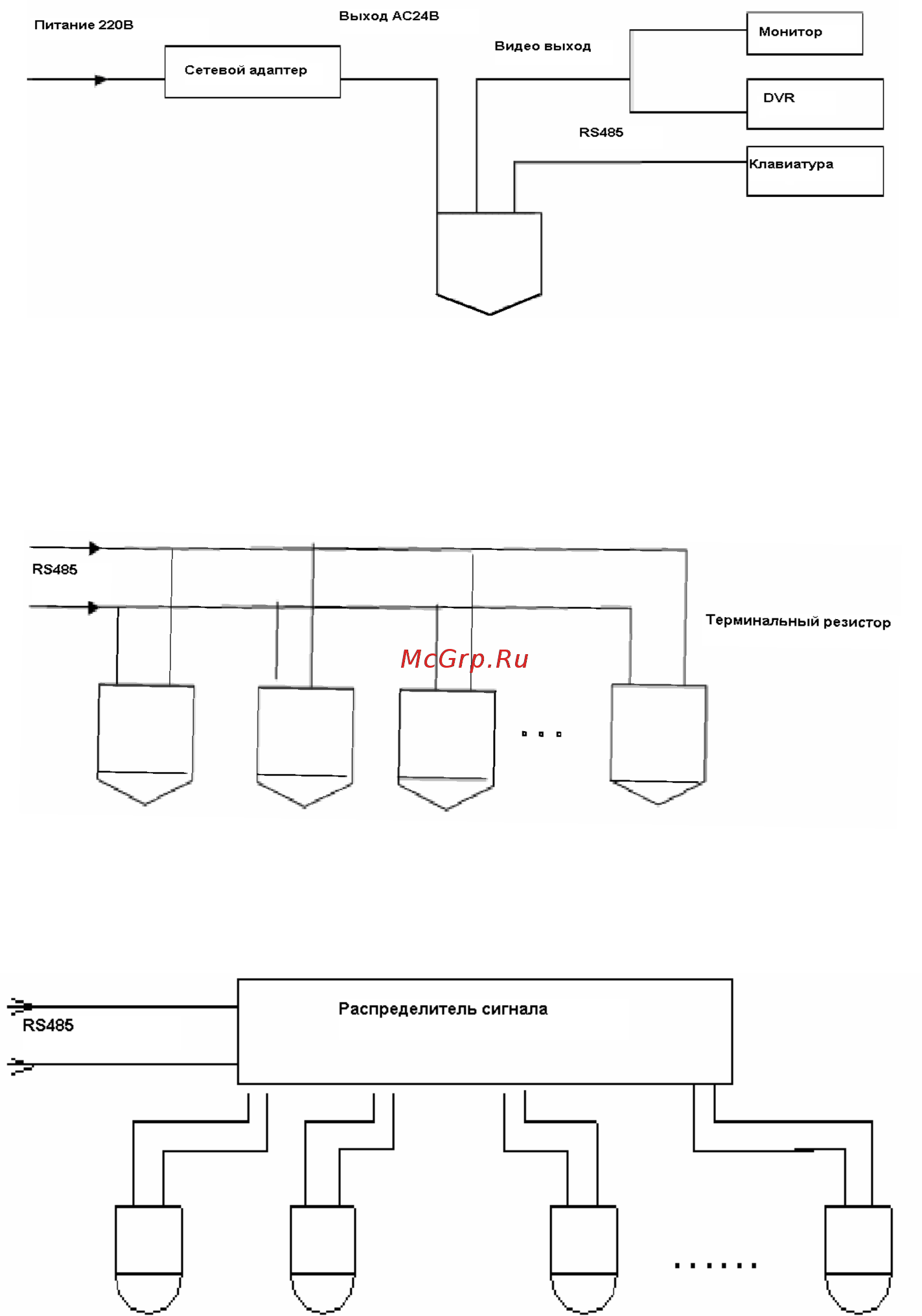

На рисунке 6 представлена общая схема подключения камеры RVi-C61Z20-С к

устройствам системы видеонаблюдения.

Рис. 6

При задействовании нескольких скоростных поворотных камер на одной лини RS 485

(параллельное подключение), на последней камере должен быть включен терминальный

резистор (см. рис. 7).

Рис. 7

Для подключения типа «звезда» потребуется распределитель сигнала

Рис. 8
