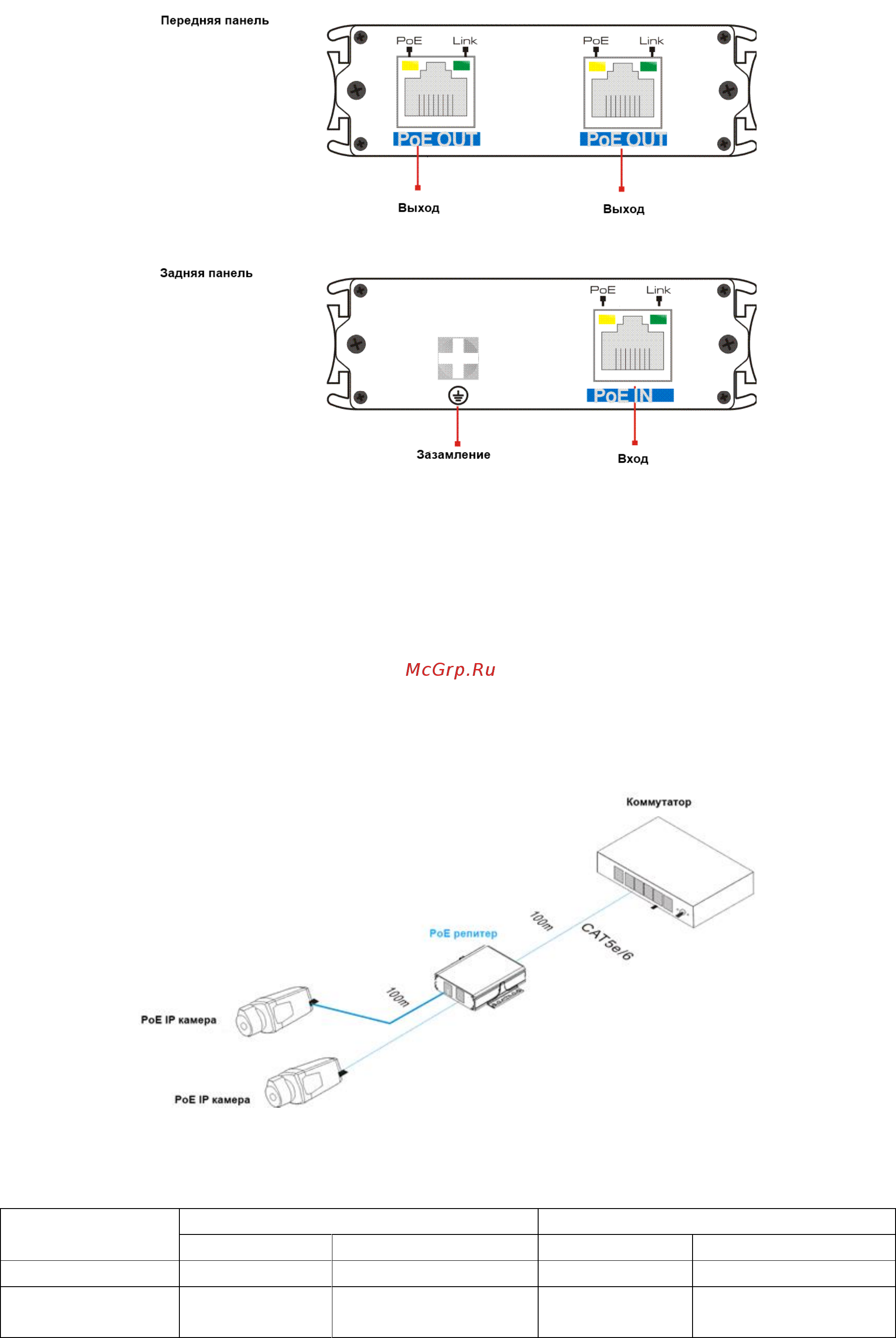

ЭЛЕМЕНТЫ ПОВТОРИТЕЛЯ ЛИНИИ

Рис. 1

Внимание! Всегда заземляйте устройство во время эксплуатации во избежание

накопления статического заряда.

ОБЩАЯ СХЕМА ПОДКЛЮЧЕНИЯ

Общая схема подключения показана на рис. 2. Гарантированная длина линии при

использовании кабеля категории 5e/6 не более 100 м.

Подключите сетевой кабель от RVi-PR разъёма PoE IN к разъёму PoE от PoE-

коммутатора. Далее к разъёмам PoE OUT от RVi-PR подключите IP-видеокамер.

Рис. 2

ОПИСАНИЕ LED ИНДИКАЦИИ

LED индикация

PoE IN

PoE OUT

Желтый

Зеленый

Желтый

Зеленый

Мигает

Передача данных

Постоянно горит

PoE IN

активно

Кабель подключен

PoE OUT

активно

Кабель подключен
