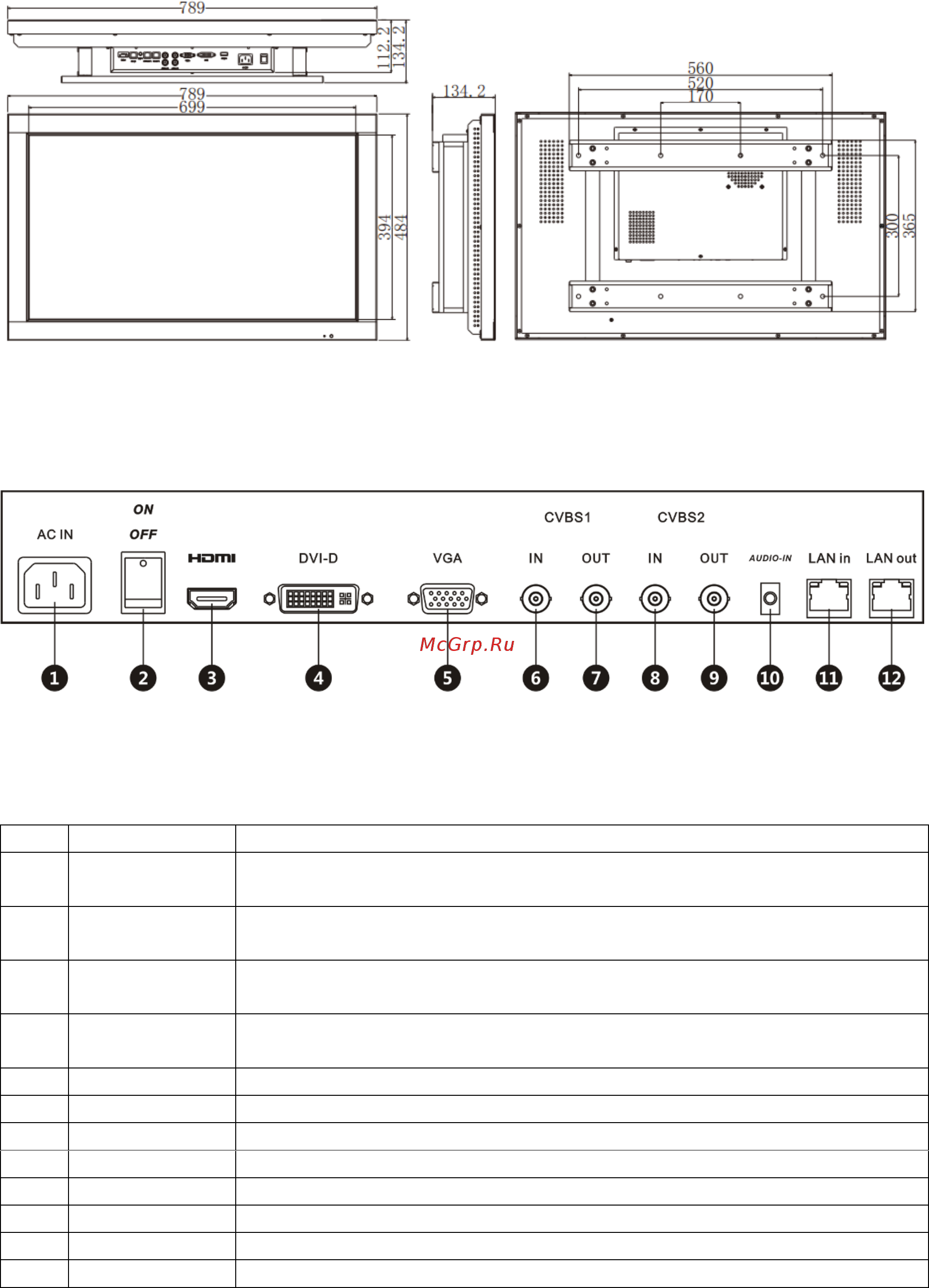

ВНЕШНИЙ ВИД И РАЗМЕРЫ
Рис. 1 Внешний вид и размеры
ЭЛЕМЕНТЫ КОРПУСА И РАЗЪЕМЫ
Рис. 2 Разъемы на задней панели
Таблица 2
№
Разъем
Назначение
1
AC POWER
IN
Разъем для подключения кабеля питания
2
Кнопка
питания
Кнопка включения / отключения
3
HDMI
Цифровой видеовыход для подключения монитора при помощи
HDMI кабеля
4
DVI-D
Цифровой видеовыход для подключения монитора при помощи
DVI-D кабеля
5
VGA
Видеовыход для подключения монитора при помощи VGA кабеля
6
Video1 IN
CVBS1 IN
7
Video1 OUT
CVBS1 OUT
8
Video2 IN
CVBS2 IN
9
Video2 OUT
CVBS2 OUT
10
Audio IN
Аудио вход 3.5 мм
11
LAN IN
RS232 (RX) – Приём
12
LAN OUT
RS232 (TX) - Передача
