ЭЛЕМЕНТЫ КОРПУСА И РАЗЪЕМЫ

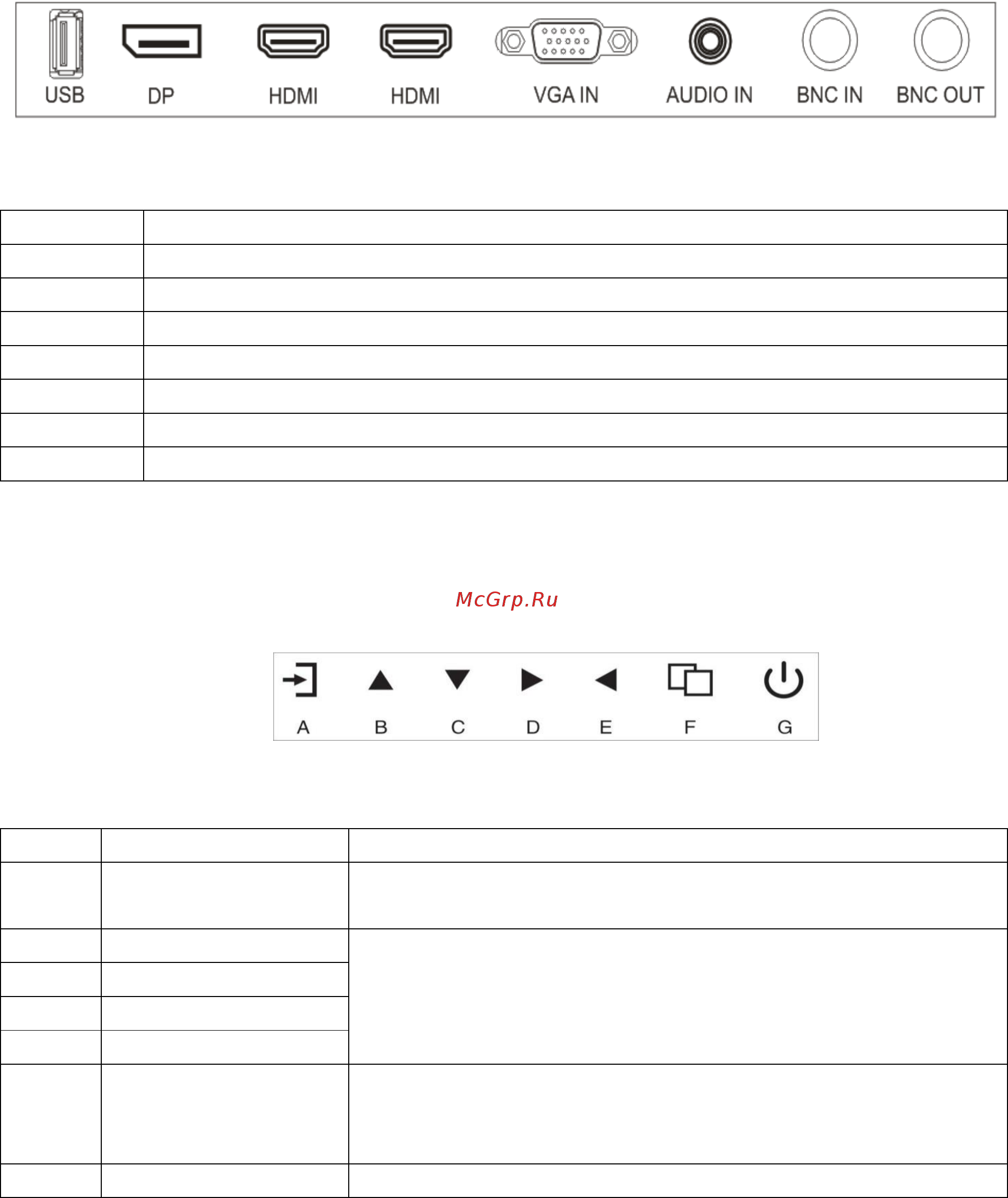

Описание разъемов задней панели монитора RVi-M43M представлено на рисунке 1

и в таблице 1.

Рис. 1. Разъемы на задней панели монитора RVi-M43M

Таблица 1.

Разъем

Назначение

USB

USB порт для подключения переносных накопителей

Разъем для передачи видео и аудио сигнала с высокой скоростью.

HDMI

Цифровой видеовход для подключения монитора при помощи HDMI кабеля

VGA

Видеовход для подключения монитора при помощи VGA кабеля

Audio IN

Разъем для подключения источника аудио сигнала (RCA)

BNC

Видеовход для подключения монитора при помощи BNC кабеля

BNC OUT

Видеовыход для подключения монитора при помощи BNC кабеля

ФУНКЦИОНАЛЬНЫЕ КНОПКИ

Описание функциональных кнопок передней панели монитора RVi-M43M

представлено на рисунке 3 и в таблице 3.

Рис. 2. Функциональные кнопки передней панели монитора RVi-M43M

Таблица 2.

Кнопка

Обозначение

Функция

SOURCE (Источник)

Выбор источника сигнала AV,HDMI, VGA.

Выбор параметра в режиме навигации по OSD меню.

DOWN (Вверх)

Управление громкостью.

Подтверждение выбора источника сигнала.

Навигация в OSD меню.

UP (Вниз)

RIGHT (Вправо)

LEFT (Влево)

MENU (Меню)

Доступ в OSD меню монитора.

Возврат в предыдущее меню в режиме навигации по OSD

меню.

POWER (Питание)

Включение/выключение питания
