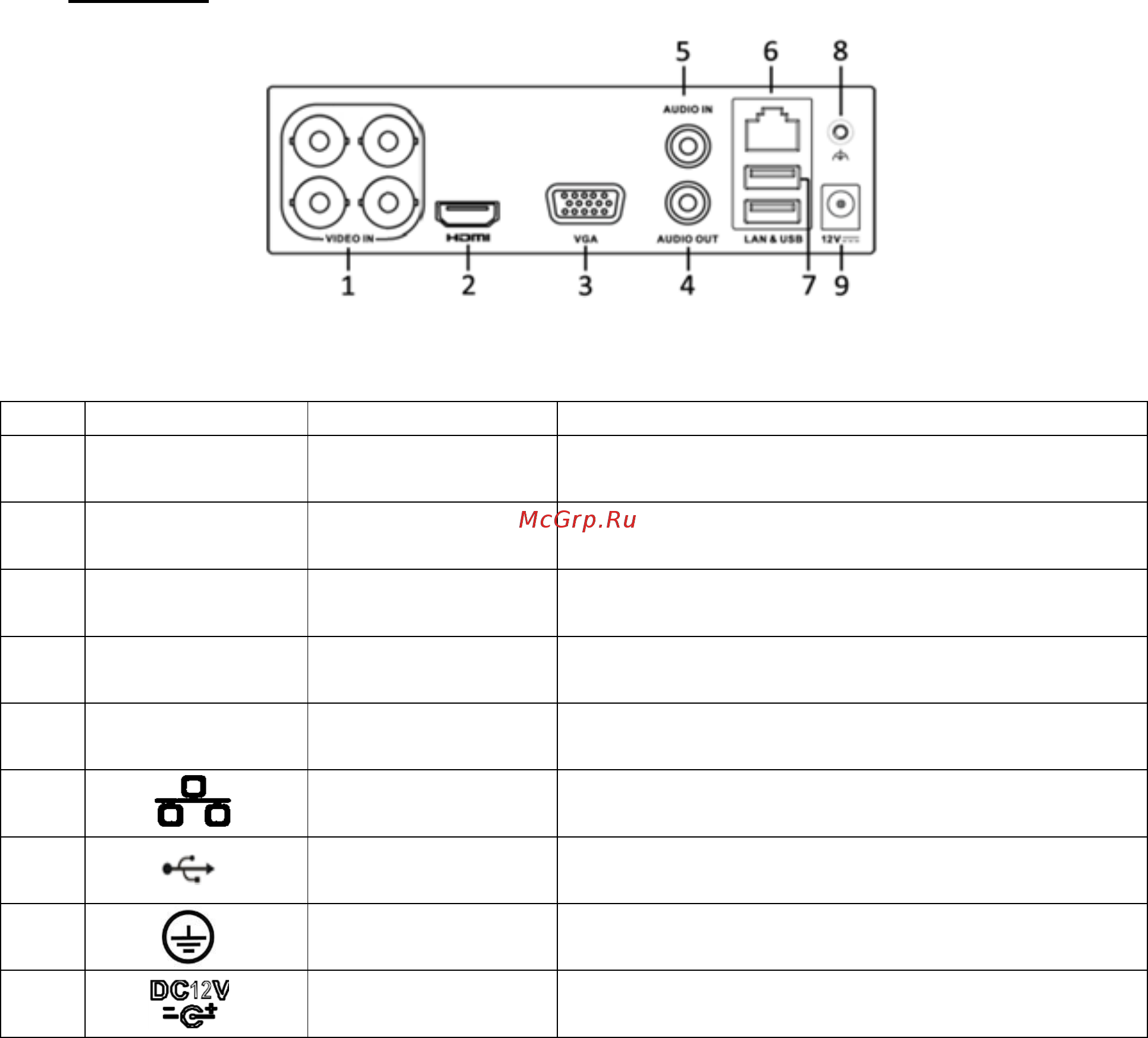

Описание разъемов задней панели регистратора приведено в таблице 2.

Внимание: компоновка и наличие дополнительных разъемов могут быть

изменены в зависимости от модификации устройства.

Рис. 2

Таблица 2

№

Символ

Наименование

Описание

VIDEO IN

Видеовход

Подключение камер видеонаблюдения

(разъем BNC)

HDMI

Видеовыход

Разъем для подключения монитора c

интерфейсом HDMI

VGA

Видеовыход

Разъем для подключения монитора c

интерфейсом VGA

AUDIO OUT

Аудиовыход

Разъем для подключения устройства

воспроизведения аудио сигнала (RCA)

AUDIO IN*

Аудиовход

Разъем для подключения источника аудио

сигнала (RCA)

Сетевой порт

Разъем для подключения регистратора к

сети

USB

Разъем для подключения переносных

накопителей и мыши

Заземление

Зажим для подключения заземляющего

контакта

Питание

Разъем для подключения БП DC 12В

* При полном замещении аналоговых видеовходов аудиовход будет неактивен.
