11
5.5 Для эксплуатации конвектора на полу, установите опоры, как показано на рисунках 4.1 – 4.3.
Для установки опор положите конвектор на горизонтальную поверхность основанием вверх.
Соблюдайте правильную ориентацию опор относительно корпуса конвектора при их установке. Со-
блюдайте осторожность, не прикладывайте чрезмерных усилий, во избежание поломки зацепов опор
при установке.
Вставьте зацепы опоры (рис. 4.1) в соответствующие отверстия воздухозаборной решѐтки конвек-
тора так, чтобы совпали отверстия для закрепления винтом в опоре и по краям основания конвектора,
закрепите опору винтом (рис. 4.2). Аналогично закрепите другую опору. Установите конвектор в экс-
плуатационное положение (см. рис. 4.3).
Размещение конвектора на опорах в помещении аналогично (см. рис.3), при этом расстояние от
задней стенки конвектора до предметов (мебель, шторы и т.п.) должно быть не менее 15 см.
5.6 Переведите клавишу выключателя (клавиши ступенчатого регулятора мощности) в отключен-
ное положение «0», ручку термостата установите в положение «» (совместите знак «» на ручке с
меткой на корпусе конвектора или блока управления). Конвектор готов к работе (расположение органов
управления конвектором приведено на рис. 5).

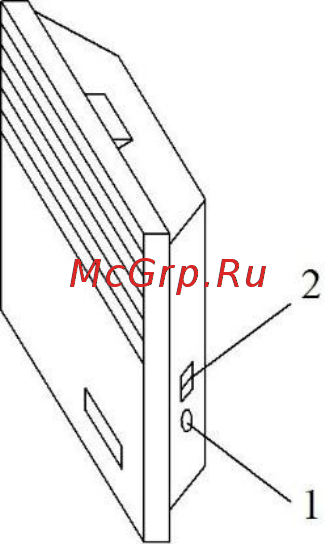

1 – ручка термостата
2 – клавиши ступенчатого регулятора мощности (клавиша
выключателя для моделей без регулятора мощности)
Рис.5
6 ПОРЯДОК РАБОТЫ
Внимание! Категорически запрещается включать и эксплуатировать конвектор без его закрепле-
ния на кронштейнах на стене или без установленных опор на полу. Включать и эксплуатировать кон-
вектор допускается только в положении, показанном на рис.1 (воздухозаборной решѐткой вниз). При
первом включении конвектора возможен запах от испарения консервационных материалов. Рекомен-
дуется проветрить помещение.
6.1 Подключите вилку шнура электропитания конвектора к розетке электросети. Установите ручку
термостата в положение, близкое к «MAX». Включите конвектор переводом клавиши выключателя в
положение «I» (клавиш ступенчатого регулятора – в положение «I» и «II»).
Когда температура в помещении достигнет желаемого значения (можете проверить температуру с
помощью термометра), медленно поворачивайте ручку термостата в сторону уменьшения числовых
значений (относительно метки), обозначенных на ручке, до отключения термостатом режима нагрева,
сопровождаемого характерным «щелчком». Эта температура и будет в дальнейшем поддерживаться в
помещении автоматически.
Для уменьшения температуры в помещении позиционируйте ручку термостата относительно метки
на меньшем числовом значении, для увеличения – на большем.
Для переключения конвектора в режим половинной мощности (для конвекторов со ступенчатым ре-
гулятором мощности) достаточно перевести в положение «0» одну из клавиш регулятора.
6.2 Инициализация функции защиты от замораживания.
Установите ручку термостата в положение «» и включите конвектор.
6.3 Отключение конвектора от электросети.
Установите клавишу выключателя (клавиши ступенчатого регулятора мощности) в положение «0»,
выньте вилку шнура питания конвектора из розетки электросети.
6.4 Демонтаж конвектора
Перед демонтажем конвектора или его опор отключите конвектор от электросети согласно п. 6.3
настоящего руководства.
Для демонтажа «стационарного» конвектора потяните его вверх и «на себя» до выхода нижних за-
цепов кронштейнов из отверстий нижней воздухозаборной решѐтки конвектора, затем потяните конвек-
тор вниз и снимите его с верхних зацепов кронштейнов.
6.5 Некоторые рекомендации, полезные при выборе моделей конвекторов и их эксплуатации.
Выбор номинальной мощности конвекторов при их использовании в качестве основного источника
обогрева необходимо производить исходя из расчѐта 100Вт на 1м
2
площади (для помещений с нор-
мальной изоляцией, высотой стен не более 3м).
