Таблица 2

Наименование

Назначение

485

Интерфейс 485 – A (+).

Интерфейс 485 – B (-).

GND

Заземление

VIDEO

GND

Заземление

OUT

Аналоговый видеовыход

AC24V

Подключение источника питания AC 24V

EARTH

Заземление

LAN

RJ 45 сетевой порт.

Таблица 3

Наименование

Назначение

Тревожный

выход：1-2

 Система активирует тревожный выход в момент

наступления тревожного события

 По умолчанию состояние – нормально открытое.

GND

Заземление тревожных входов.

Тревовожный

вход：1-7

 Тревожный вход предназначен для получения сигнала

от тревожного датчика. Управление реле

осуществляется через меню камеры.

 Реле могут работать в двух режимах: нормально-

открытом и нормально-закрытом.

9. ПОДКЛЮЧЕНИЕ КАРТЫ ПАМЯТИ

RVi-IPC62Z30-PRO поддерживает карты памяти стандарта Micro SD/SDHC объемом до

64ГБ.

Для подключения карты памяти открутите заглушку, вставьте карту памяти в разъем до

щелчка (см. рис. 11).

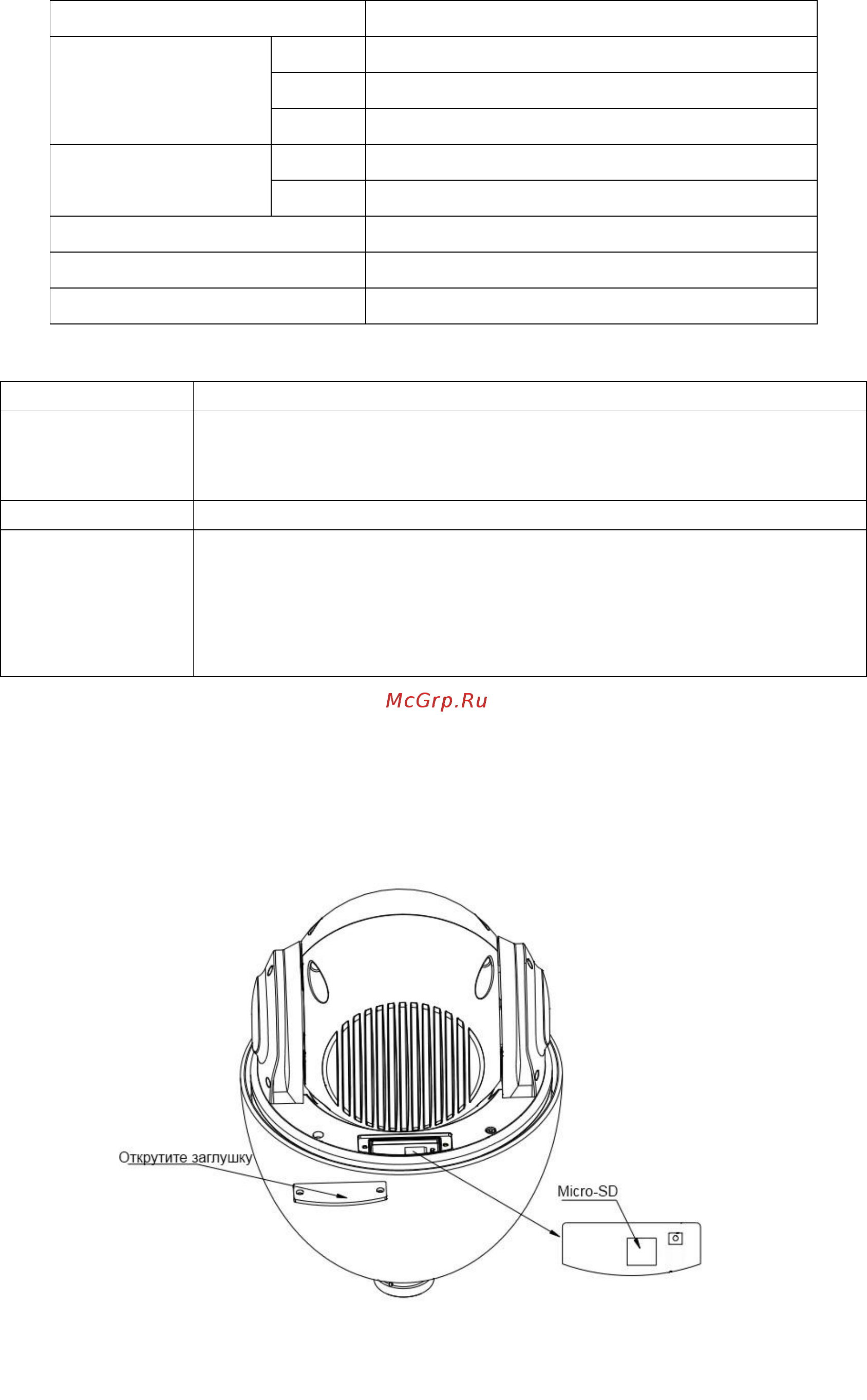

Рис. 11
