7

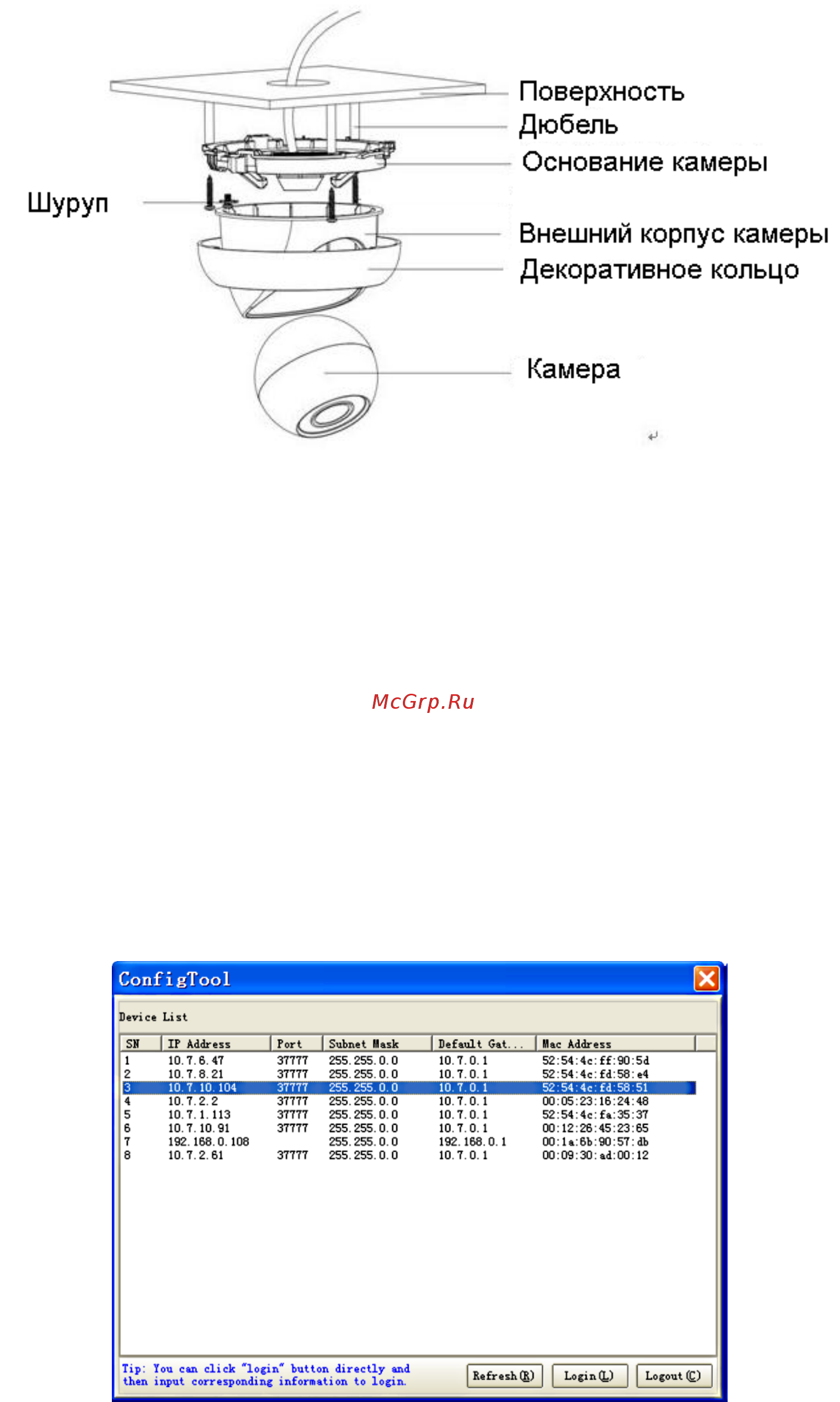

Монтаж камеры может быть осуществлен как на горизонтальную, так и на
вертикальную поверхность (см. рис. 4).
Рис. 4
После монтажа камеры на поверхность настройте ракурс обзора камеры, после
чего затяните фиксирующий винтs на внешнем корпусе и декоративном кольце
камеры.
ПРОГРАММОЙ БЫСТРОЙ КОНФИГУРАЦИИ
Программа быстрой конфигурации используется для обнаружения текущего IP
адреса сетевой камеры в сети, изменения ее IP адрес, а также использоваться
для обновления прошивки камеры.
ВНИМАНИЕ! Некоторые функции программы могут быть доступны, только
при условии, что IP-камера и компьютер, на котором запущена программа,
находятся в одной подсети.
Запустите программу(ярлык “ConfigTool.exe”). Интерфейс программы представлен
на рисунке 5. В списке устройств (Device list) вы можете видеть IP-адреса
устройств, номер порта, маску подсети, шлюз, МАС адрес устройства.
Рис. 5
