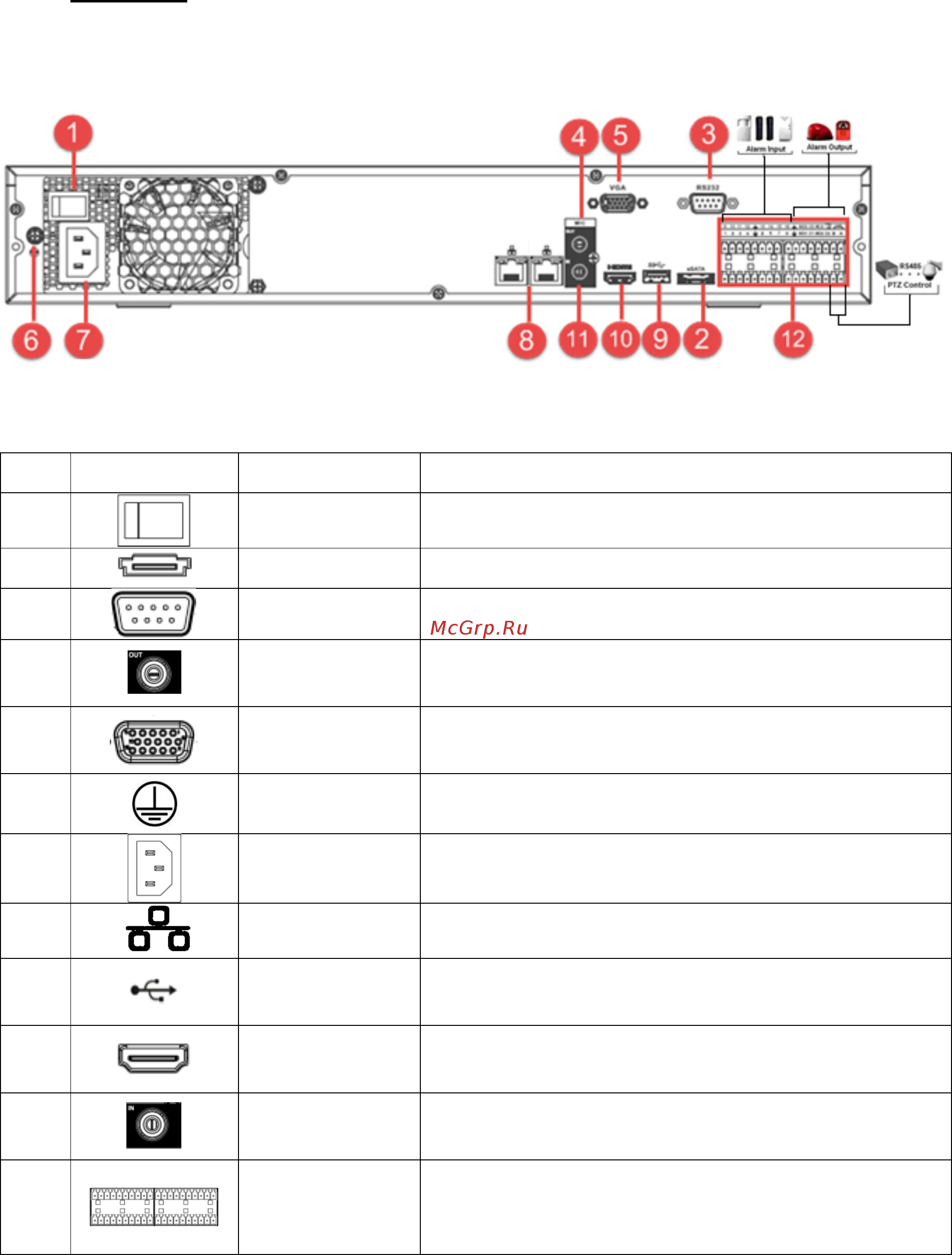

Описание разъемов задней панели регистраторов приведено на рисунках 3-5 и
в таблицах 3-5.
Внимание: компоновка и наличие дополнительных разъемов может быть
изменена в зависимости от модификации устройства.
Для устройств: RVi-IPN16/8-PRO, RVi-IPN16/8-4K V.2
Рис.3
Таблица 3
№
Символ
Наименование
Описание
1
Кнопка
питания
Включение/выключение питания устройства
2
eSATA
eSATA порт для архивации и прямой записи
3
RS 232
Сервисный порт
4
Аудио выход
Разъем для подключения устройства
воспроизведения аудио сигнала (RCA)
5
Видеовыход
Разъем для подключения монитора c
интерфейсом VGA
6
Заземление
Зажим для подключения заземляющего контакта
7
Питание
Разъем для подключения БП
8
Сетевые
порты
Разъем для подключения регистратора к сети
9
USB
Разъем для подключения переносных
накопителей и мыши
10
Видеовыход
Разъем для подключения монитора c
интерфейсом HDMI
11
Аудио вход
Разъем для подключения источника аудио
сигнала (RCA)
12
Тревожные
входы/выходы
+ RS 485
Разъём входа/выхода сигнала тревоги.
RS 485 - разъем для подключения поворотных
устройств
