ШАГ 3 для R20

Сборочный комплект

Болт (D) 15 мм. Кол-во: 4 шт.

Пружинная шайба (C) 15,4 мм. Кол-во: 6 шт.

Болт (A) 20 мм. Кол-во: 2 шт.

Винт (H) 10 мм. Кол-во: 1 шт.

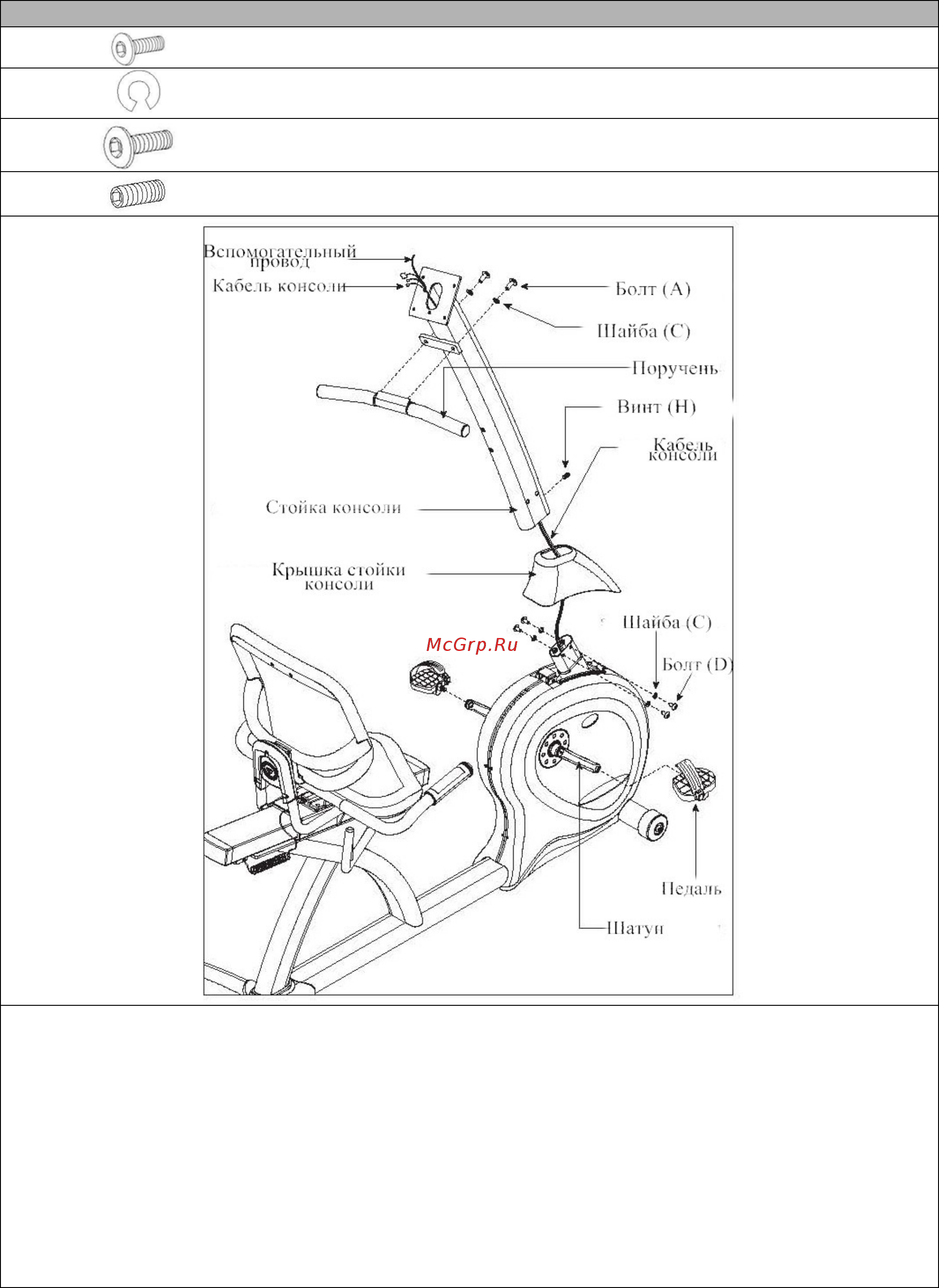

1. Откройте сборочный комплект;

2. Закрепите крышку на стойке;

3. Соедините кабель консоли с вспомогательным проводом и протяните его через

стойку так, чтобы кабель оказался в ее верхней части;

4. Закрепите стойку консоли на основной раме, отсоедините вспомогательный провод;

5. Закрепите стойку на раме с помощью 4 болтов(D), 2 пружинных шайб (С) и 1 винта

(Н), опустите крышку стойки;

6. Закрепите поручни на стойке 2 болтами (А) и 2 пружинной шайбы (С);

7. Закрепите ремешки педалей на педалях. Закрепите правую педаль на правом шатуне,

закрепите его, вращая 15/17 мм. ключ по часовой стрелке;

8. Проделайте тоже самое для левой педали, вращая ее против часовой стрелке.
