СБОРОЧНЫЙ КОМПЛЕКТ

ИНСТРУКЦИИ ПО СБОРКЕ ТРЕНАЖЕРА

ВНИМАНИЕ! Убедитесь, что все болты, шайбы и винты на месте, прежде, чем их

затягивать.

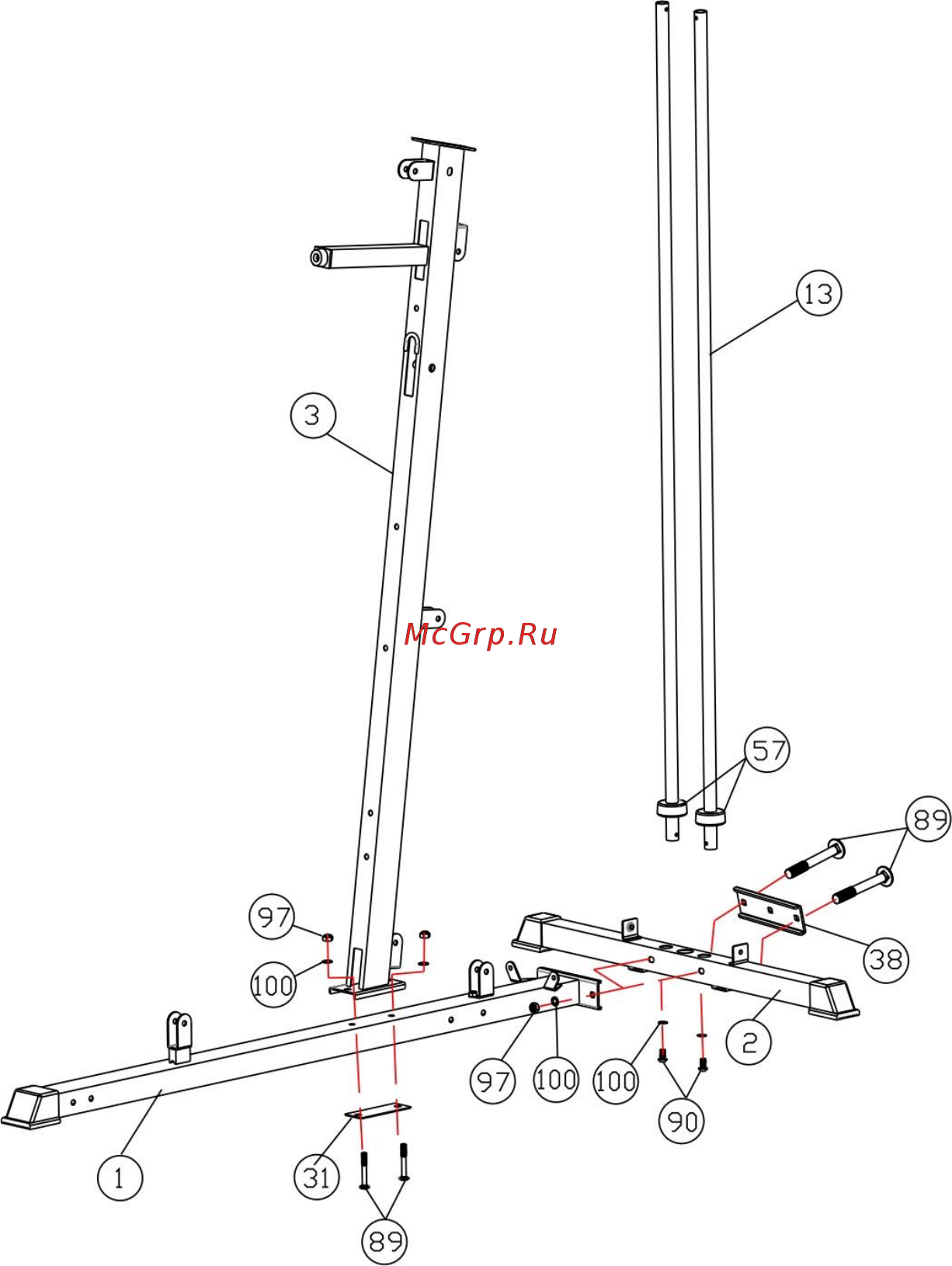

Шаг 1

1. Закрепите направляющие (13#) в отверстиях на задней опоре (2#) с

помощью 2 болтов M10×25 (90#) и 2 шайб φ10 (100#), затем протяните 2

резиновые втулки (57) к основанию.

2. Закрепите основную раму (1#) на задней опоре (2#), закрепите 2

болтами M10×70 (89#), 1 U- образного держателя (38#), 2 шайб φ10 (100#) и

2 гаек (97#) .

3. Закрепите переднюю вертикальную раму (3#) на основной раме

(1#), используя 2 болта M10X70 (89#), 1 держатель (31#), 2 шайбы φ10

(100#) и 2 гайки (97#).
