- 7 -

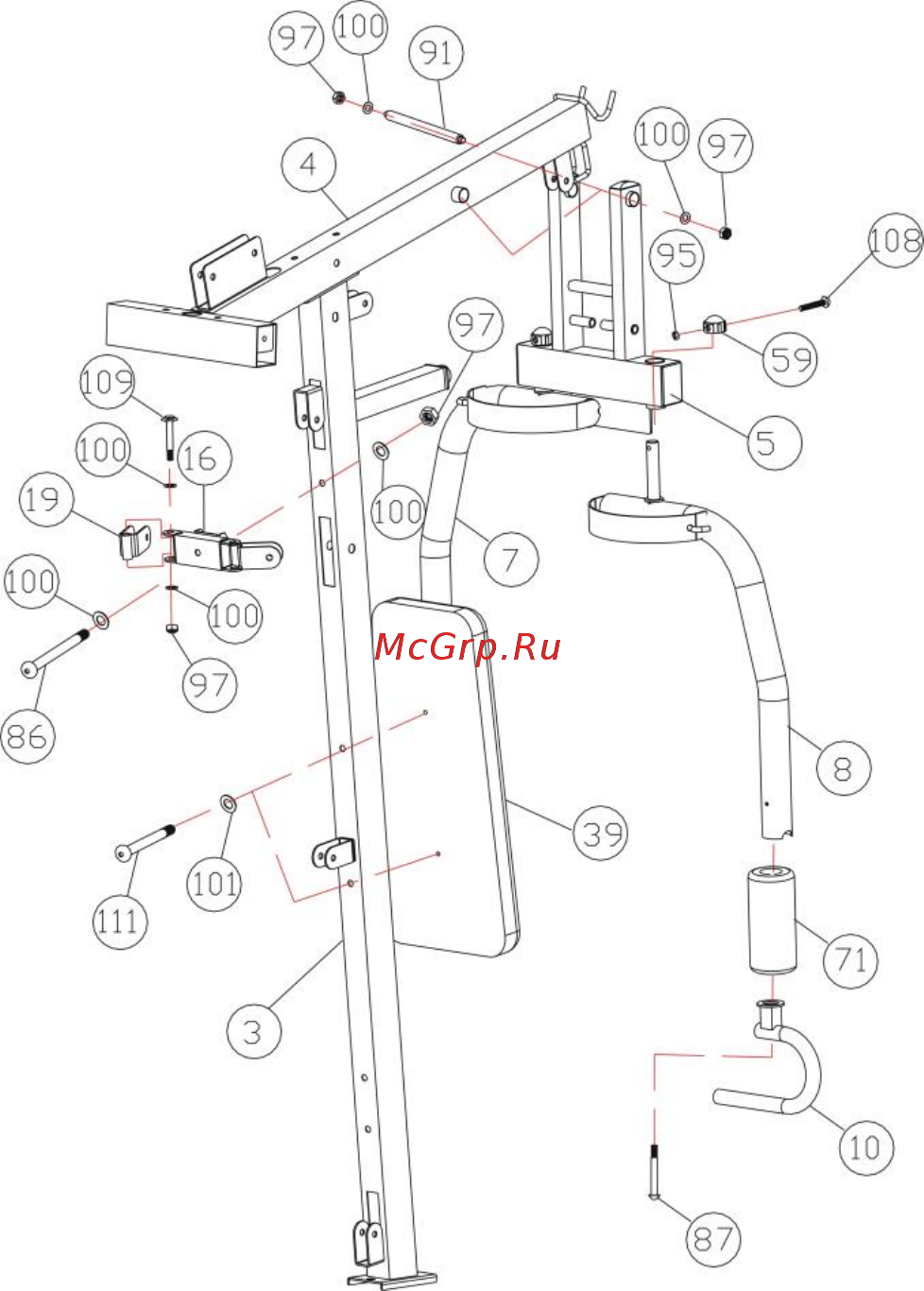

Шаг 3

1. Закрепите раму пресса (5#) на верхней раме (4#) с помощью оси

(91#), 2 шайб Ф10 (100#) и 2 гаек M10 (97#). Не затягивайте гайки и шайбы.

2. Закрепите правый баттерфляй (8#) на передней раме пресса (5#),

используйте 1 болт (108#), 1 фиксирующее кольцо (59#) и 1 гайку M6 (95#).

Установите неопреновый ролик (71#) на правом баттерфляе (8#),

зафиксируйте поручень (10#) на правом баттерфляе (8#), затем закрепите 1

болтом M10*85 (87#).

3. Повторите действия для левого баттерфляя (7#).

4. Закрепите спинку (39#) на вертикальной раме (3#), 2 болтами

M8*85 (111#) и 2 шайбами Ф8 (101#).

5. Закрепите держатель фиксатора (16#) на передней вертикальной

раме (3#), используя 1 болт M10*110 (86#), 2 шайбы М10 (100#) и 1 гайку

M10 (97#). Закрепите защелку (19#) на держателе (16#), используя болт

M10*65 (109#), 2 шайбы Ф10 (100#) и 1 гайку M10 (97#). Установите другую

защелку (19) таким же способом.
