3.3 Тревожный вход

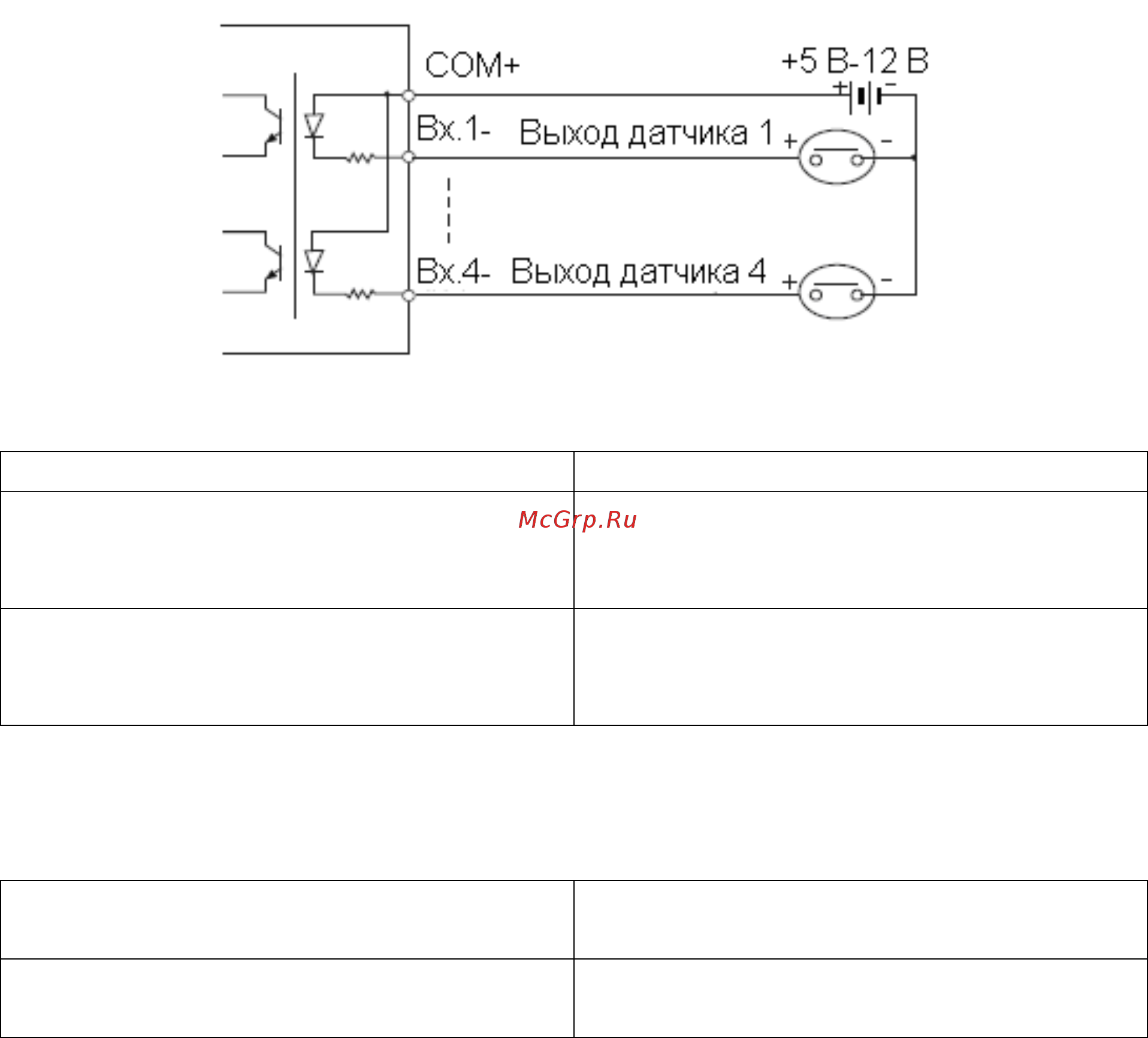

Примерная схема подключения тревожных датчиков приведена на рис. 3.3-1

Рис. 3.3-1

Тип Описание

COM+ К данному порту подсоединяется

положительный кабель питания

датчиков (см. рис. 3.3-1)

IN1-,IN2-,IN3-,IN4- К данному порту подсоединяется

отрицательный кабель питания

каждого датчика

Тип тревожного сигнала определяется в OSD меню камеры.

Таб. 3.3-1

Нормально открытый датчик Исходящее напряжение высокое в

случае активного датчика

Нормально закрытый датчик Исходящее напряжение высокое в

случае не активного датчика
