Руководство по эксплуатации __________ ООО «ЭРВИ групп»
6
Шаг2. Настройка коммуникационных параметров.
DIP переключатели RVi-C51Z23i

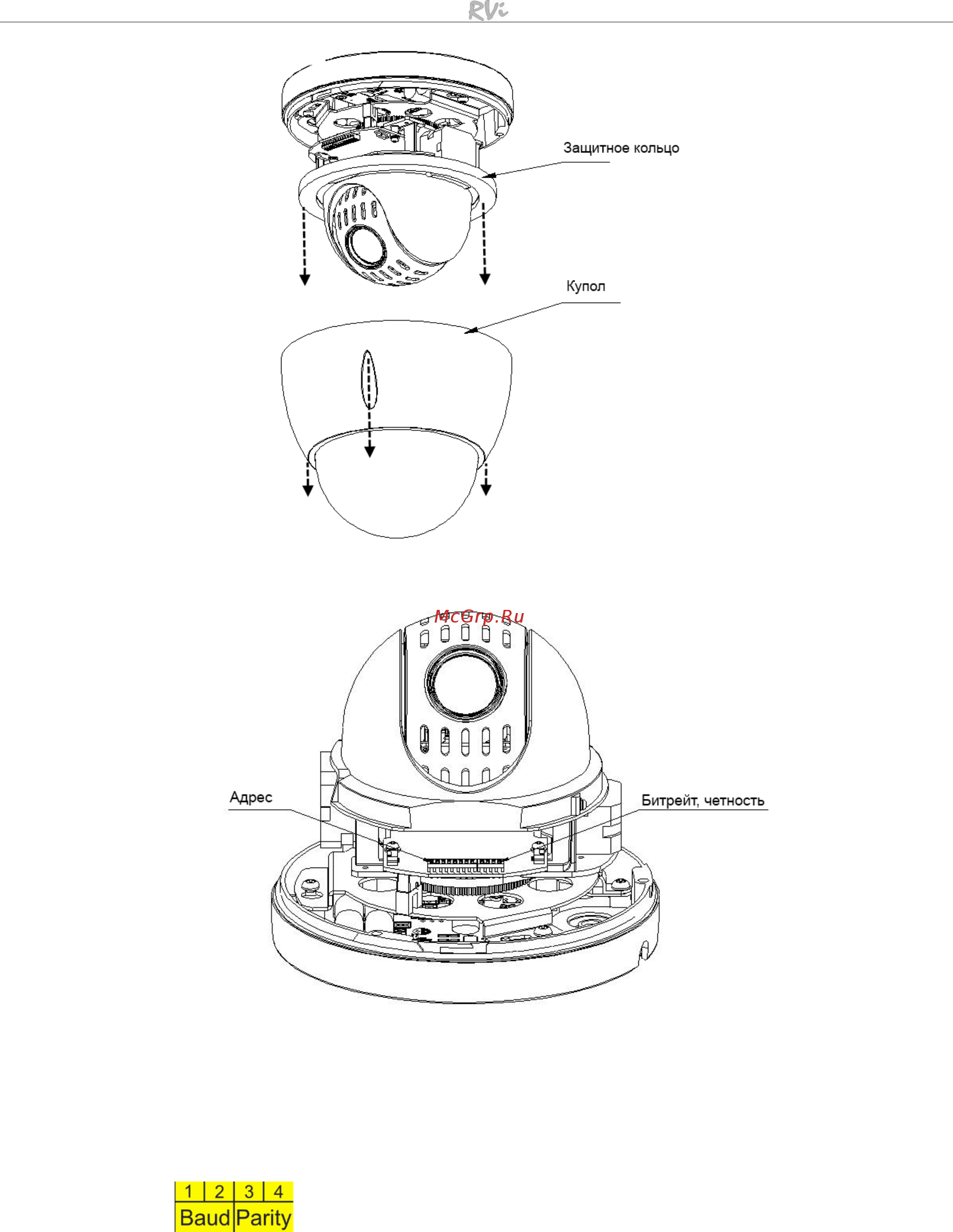

На рисунке показано расположение DIP переключателей на камере. Для правильной
настройки параметров пользуйтесь таблицами приведенными ниже.
Внимание! На данной камере есть функция авто-определения протокола!
Переключатель предназначен для настройки битрейта и четности.
Таблица 2 Настройка битрейда (Baud)
