Руководство по эксплуатации __________ ООО «ЭРВИ групп»
9

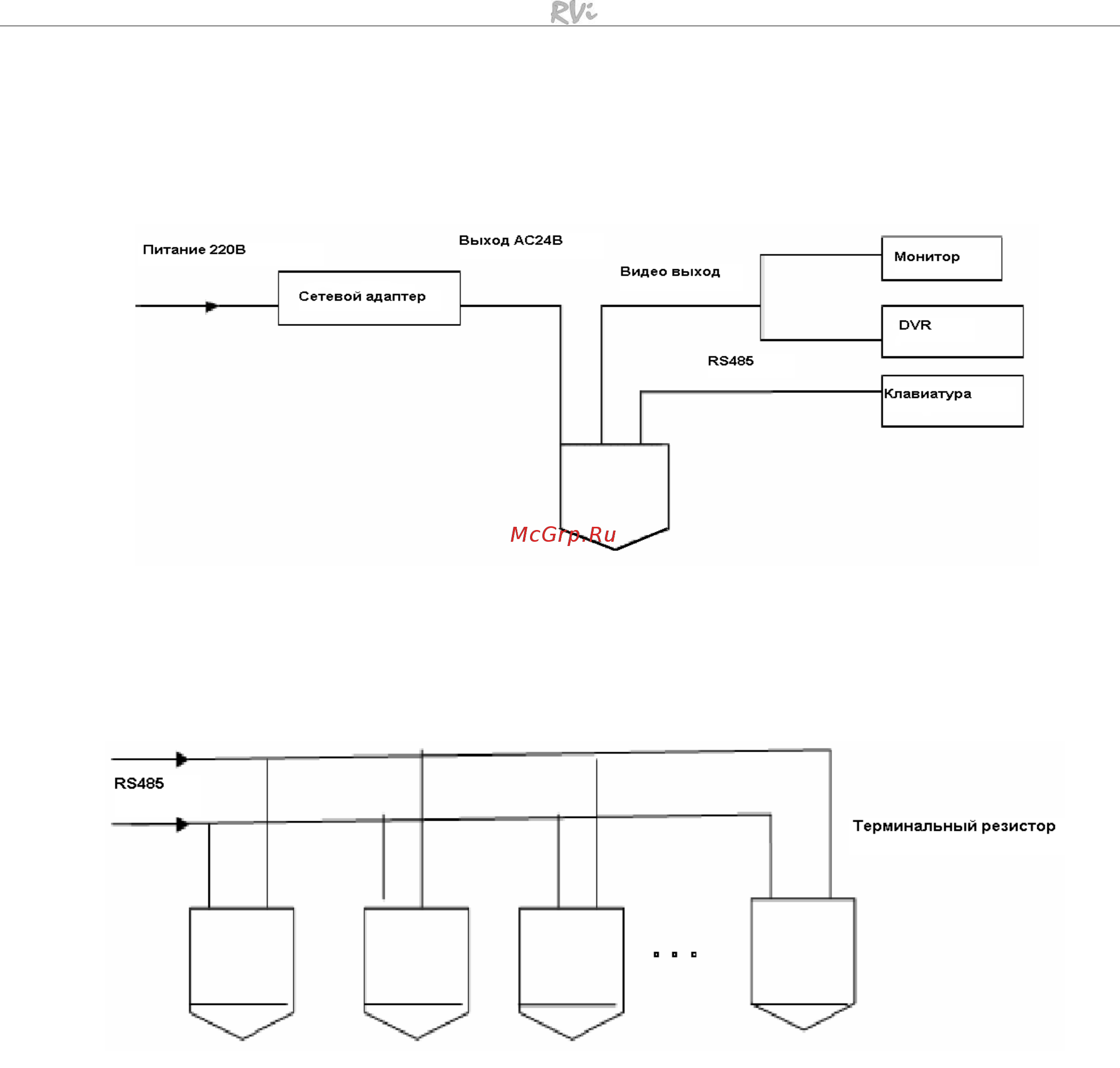

1.2 Общая схема подключения
На представлена общая схема подключения камеры RVi-C51Z23i к устройствам
системы видеонаблюдения.
Схема подключения
При задействовании нескольких скоростных поворотных камер на одной лини RS
485 (параллельное подключение), на последней камере должен быть включен
терминальный резистор.
Рис. 2.2-1
Для подключения типа «звезда» потребуется распределитель сигнала
