16

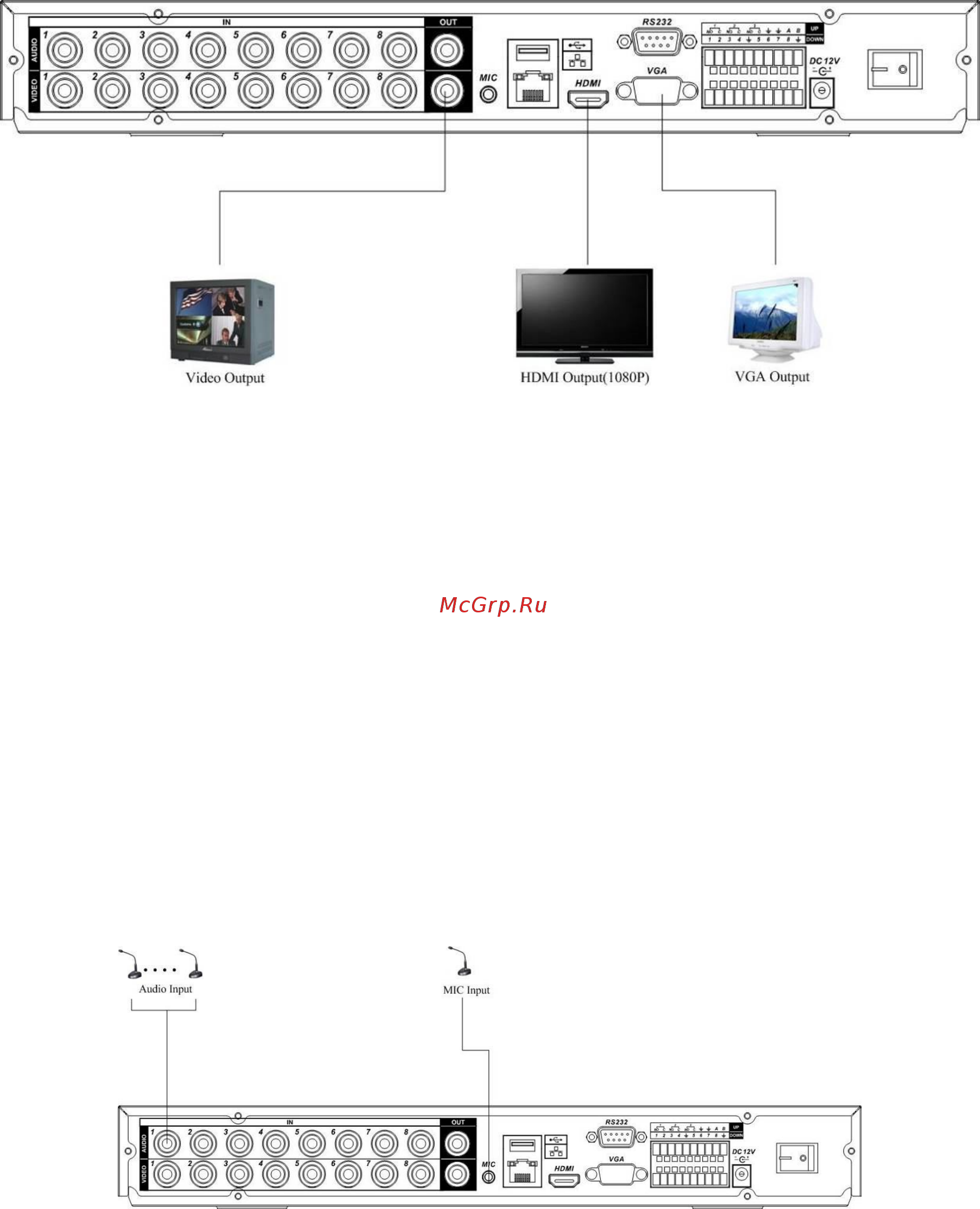

3.5.2 Подключение к видеовыходам
Рис 3.5.2-1
Видеорегистратор автоматически определяет тип подключенного монитора
(TV, VGA, HDMI). SPOT монитор поддерживает функция независимого
монитора для отображения всех видеокамер независимо от основного.
Примечание:
Видео выходы BNC,VGA,HDMI, SPOT могут работать одновременно.
3.6 Подключение аудио устройств.
3.6.1 Аудиовходы
Количество каналов аудио входов – 16/8/4 (в зависимости от модификации).
Видеорегистратор кодирует аудио и видео сигналы одновременно и накладывает друг на
друга. Убедитесь, что устройство ввода аудио соответствует входному уровню BNC.
Рис. 3.6.1-1
