- 12 -

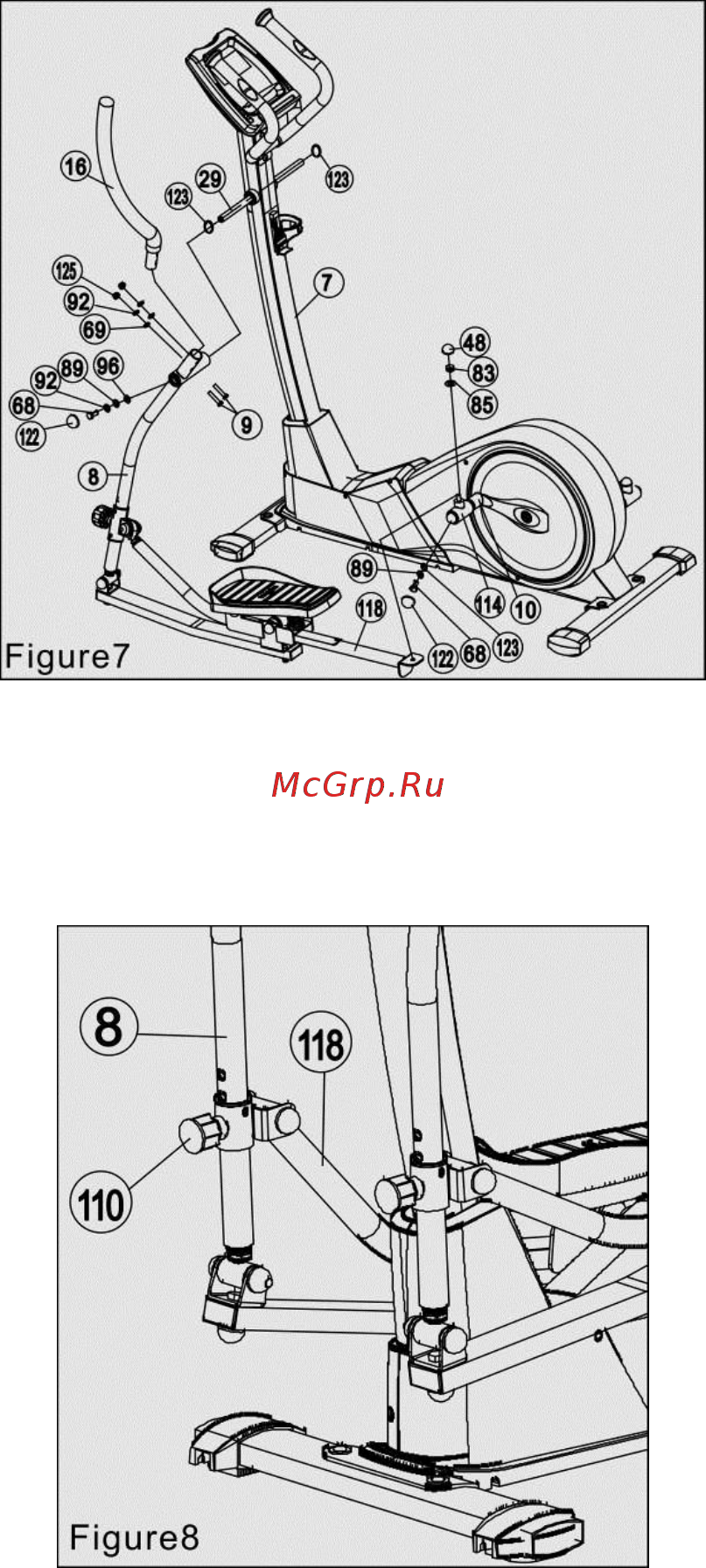

Шаг 7

1. Снимите болт (68), шайбы (92,89,96,123) с

оси (29).

2. Закрепите ось (29) на стойке консоли (7),

затем закрепите шайбами (123) с обеих сторон.

3. Закрепите левый нижний руль (8) на оси

(29) снятыми болтами и шайбами.

4. Закрепите основную опору педали (118) на

шарнире (114) шатуна (10) с помощью шайбы

(85) и гайки (83)(48).

5. Закрепите левый верхний руль (16) на

нижнем (8), используя болты (9) шайбы (69,92)

и гайки (125).

6. Закрепите шатун (10) болтом (68), шайбой

(89, 123) и гайкой (122).

7. Зафиксируйте правый нижний руль (18)

соответственно.

Шаг 8

Отрегулируйте положение основной опоры

педали с помощью фиксатора (110).

СБОРКА ЗАВЕРШЕНА
