![Атлант ХМ 4713 Особенности модели онлайн [2/24] 318708](/views2/1379841/page2/bg2.png)

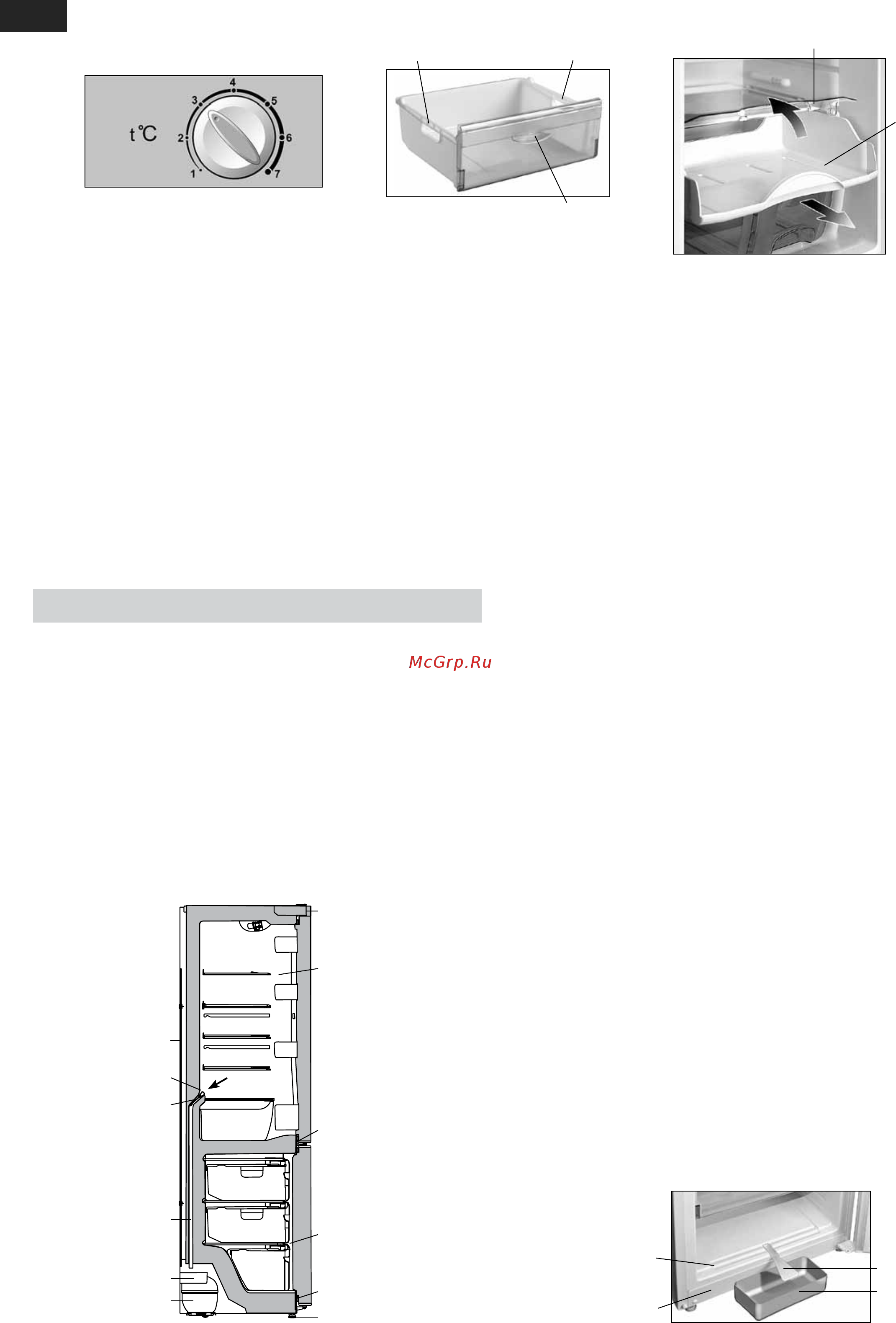

Рисунок 6 – Схема слива талой воды из ХО
конденсатор
маска
ерш
лоток
трубка
сосуд
компрессор
опора
шкаф
внутренний ХО
поперечина
шкаф внутренний МО
планка передняя
Рисунок 7 – Сбор талой воды из МО
1.5 Органом регулировки температуры в холодильнике в
соответствии с рисунком 3 является ручка терморегулятора
(далее – ручка), которая расположена на маске над ХО. Ручка по-
ворачивается по часовой стрелке и против нее и устанавливается
меткой на выбранное деление. Деление “1” соответствует наиболее
высокой температуре (наименьшее охлаждение) в отделении,
деление “7” – наиболее низкой (наибольшее охлаждение).
1.6 Корзины МО имеют ручку на передней панели для удоб-
ства при загрузке и выгрузке продуктов, а также ручки на боковых
поверхностях (кроме нижней корзины) для перемещения вне
холодильника в соответствии с рисунком 4.
1.7 При загрузке продуктов в отделение свежести следует
выдвинуть на себя поддон – приоткроется панель передняя в со-
ответствии с рисунком 5. После заполнения отделения свежести
задвинуть поддон в обратном направлении – панель передняя
закроется.
2 ЭКСПЛУАТАЦИЯ ХОЛОДИЛЬНИКА
2.1 ВКЛЮЧЕНИЕ ХОЛОДИЛЬНИКА
2.1.1 Для включения холодильника следует подключить его к
электрической сети, вставив вилку шнура питания в розетку.
Открыть дверь ХО. При первом включении рекомендуется
установить ручку на деление «3» в соответствии с рисунком 3. За-
крыть дверь ХО.
При необходимости произвести регулировку температуры с
помощью ручки. Если после регулировки или изменений усло-
вий эксплуатации компрессор начал работать непрерывно, не-
обходимо плавно повернуть ручку в сторону уменьшения циф-
ровых делений до щелчка терморегулятора. После регулировки
температура в ХО поддерживается автоматически.
2.2 ВЫКЛЮЧЕНИЕ ХОЛОДИЛЬНИКА
2.2.1 Для выключения холодильника следует вынуть вилку
шнура питания из розетки.
2.3 СИСТЕМА АВТОМАТИЧЕСКОГО ОТТАИВАНИЯ ХО
2.3.1 В ХО используется автоматическая система оттаивания.
Иней, появляющийся на задней стенке ХО, тает в цикле оттаива-
ния при отключении компрессора и превращается в капли воды.
Капли талой воды стекают в лоток, через отверстие в нем по трубке
попадают в сосуд на компрессоре в соответствии с рисунком 6 и
испаряются. В отверстие лотка установлен ерш для предотвращения
засорения системы слива.
2.3.2 Необходимо регулярно следить за чистотой лотка (не
реже 1 раза в 3 месяца). Наличие воды в лотке указывает на за-
сорение системы слива.
Для устранения засорения следует:
– прочистить ершом отверстие в лотке, чтобы вода без пре-
пятствий стекала в сосуд;
– вымыть ерш и установить в соответствии с рисунком 6.
В холодильнике с отделением свежести для устранения за-
сорения системы слива предварительно следует достать детали
отделения свежести в соответствии с рисунком 5:
– выдвинуть на себя поддон, приподнять вверх и достать его
из ХО;
– приподнять задний край полки-стекло, выдвинуть ее на себя
вместе с панелью передней и вынуть из ХО.
ЗАПРЕЩАЕТСЯ эксплуатировать холодильник с засоренной
системой слива.
2.4 РАЗМОРАЖИВАНИЕ И УБОРКА МО
2.4.1 При размораживании МО следует:
– удалять талую воду, установив в соответствии с рисунком 7
лопатку и любую емкость объемом не менее 2 л;
– собирать талую воду, если она вытекает из отделения вне
лопатки, легковпитывающим влагу материалом;
– вымыть отделение и вытереть насухо.
ЗАПРЕЩАЕТСЯ размораживать МО без использования ло-
патки.
ВНИМАНИЕ! Не допускайте вытекания талой воды из МО
при размораживании и уборке.
ВНИМАНИЕ! Вода, появившаяся на дне ХО или попавшая
в место прилегания поперечины к шкафу внутреннему ХО,
планки передней к шкафу внутреннему МО в соответствии с
рисунками 6, 7 может вызвать коррозию наружного шкафа
холодильника и элементов холодильного агрегата, нарушить
теплоизоляцию, привести к образованию трещин шкафа
внутреннего и выходу из строя шкафа холодильника.
Рисунок 4 – Корзина
ручка ручка
ручка
емкость
лопатка
планка передняя
шкаф
внутренний МО
Рисунок 5 – Отделение свежести
панель передняя
поддон
Рисунок 3 – Ручка терморегулятора
2
