5
KAZ
1 ТОҢАЗЫТҚЫШ СИПАТТАМАСЫ
1.1 Тоңазытқыш тағамдарды мұздатуға, мұздатылған
тағамдарды ұзақ уақыт сақтауға; 1 суретіне сəйкес, мұздатқыш
камерасында (бұдан əрі – МК) тағамдық мұзды дайындауға,
тағамдарды салқындатуға, қысқа уақыт сақтауға, тағамдар
сақтайтын тоңазытқыш камерасында (бұдан əрі – ТК) тағамдарды,
көкөніс, жеміс, сусындарды сақтауға арналған.
1.2 Тоңазытқышты пайдаланатын қоршаған ортаның темпе-
ратурасы плюс 16 плюс 32
0
С дейін болуға тиіс.
1.3 Тоңазытқышты пайдалануға керекті жалпы кеңістік,
2 суретінде көрсетілгендей, миллиметрде, мөлшерде анықталады.
Тоңазытқыштың ішіндегі жинақтарды кедергісіз суырып алу үшін
оның есігін 90
0
кемдер емес бұрышқа ашу керек.
1.4 3 суретінде көрсетілгендей, тоңазытқыштың темпера-
турасын реттейтін органы болып тоңазытқыштың маскасының
астында тұрған температура реттеуші түймешегі (бұдан əрі –
түймеше) саналады. Түймеше сағат тiлi бойынша жəне оған қарсы
бұралады, жəне сандық болімдері бар. «1» болім камерадағы ең
жоғарғы температураға сəйкес келеді (ең кiшi суу), «7» бөлім – ең
төменгіге (ең жоғарғы суу). Температураны реттеу үшін түймештің
бөлімін сілтегіштің тұсына қою керек.
2 ТОҢАЗЫТҚЫШТЫ ІСКЕ ПАЙДАЛАНУ
2.1 БІРІНШІ ҚОСУ
2.1.1 Тоназытқышты электр желiсіне қосу: желілік сымның
ашасын розеткаға салыңыз.
Тоңазытқыштың есігін ашыныз. Температура реттегіш
түймешті «2» боліміне қойыңыз. Есікті жабыңыз. Алдағы уақытта,
3 суретінде көрсетілгендей, тағамдарды сақтауға қолайлы темпе-
ратура таңдау үшін температураны түймешпен реттеп алыныныз.
Егер реттеу немесе пайдалану шарттары өзгертілгеннен кейін
компрессор үздіксіз жұмыс істей бастаса, термореттегіш сырт
еткенге дейін сандық бөлгіштердің азаю жағына аунақшаны ай-
налдыру қажет. Реттегеннен кейін тоңазытқыштағы температура
автоматикалық түрде ұстанылады.
2.2 ТК АВТОМАТИКАЛЫҚ ЕРУ ЖҮЕСІ
2.2.1 ТК автоматикалык еру жүйесі пайдалынады. ТК артқы
қабырғасында пайда болатын қырау, циклдi жұмыс iстейтiн
компрессордың ажыратуынан кейiн ерiп су тамшысына айналады.
Еріген судың тамшылары, 4 суретінде көрсетілгендей, тартпаның
саңылауы арқылы түтікпен ағып компрессордың үстіндегі ыдысқа
жиналадыда буланады. Тартпаның саңылауына, агызу жүйесі
бітеліп қалмасы үшін, ерш қондырылады.
Кей кезде компрессор қосылғанда ТК артқы жарында қырау
қалуы мүмкін, бірақ ол ТК бұзылғандығын көрсетпейді. Ол қырау
алдағы уақыттағы еру циклдеріның бірінде ериді.
2.2.2 Тартпаның тазалығын жəне онда судын бар жоғын үнемi
қарап тұру керек (кемінде 3 айда 1 рет).
Тартпада судын бар болғаны ағызу жүйесінің бітеліп қалғанын
көрсетеді. Оны қалпына келтіру үшін тартпадағы бітелген
саңылауды ершпен тазалау керек. Еріген су кедергісіз ыдысқа
ағу керек. Болғасын ершты жуып, 4 суретінде көрсетілгендей,
орнына қайта салып қою керек.
Еріген су ағызу жүйесі бітеліп қалған тоңазытқышты
пайдалануға ТЫЙЫМ САЛЫНАДЫ.
ТК түбінде немесе ішкі шкафпен белдікше қосылған жеріне
жиналған су, 4 суретінде көрсетілгендей, тоңазытқыштың сыртқы
шкафының жəне салқындату агрегатының элементтерінің корро-
зиясына, жылу сақтау жүйесінің бұзылуына, ішкі шкафта сызат
пайда болуына жəне тоңазытқыштың шкафы істен шығуына
əкеліп соқтырады.

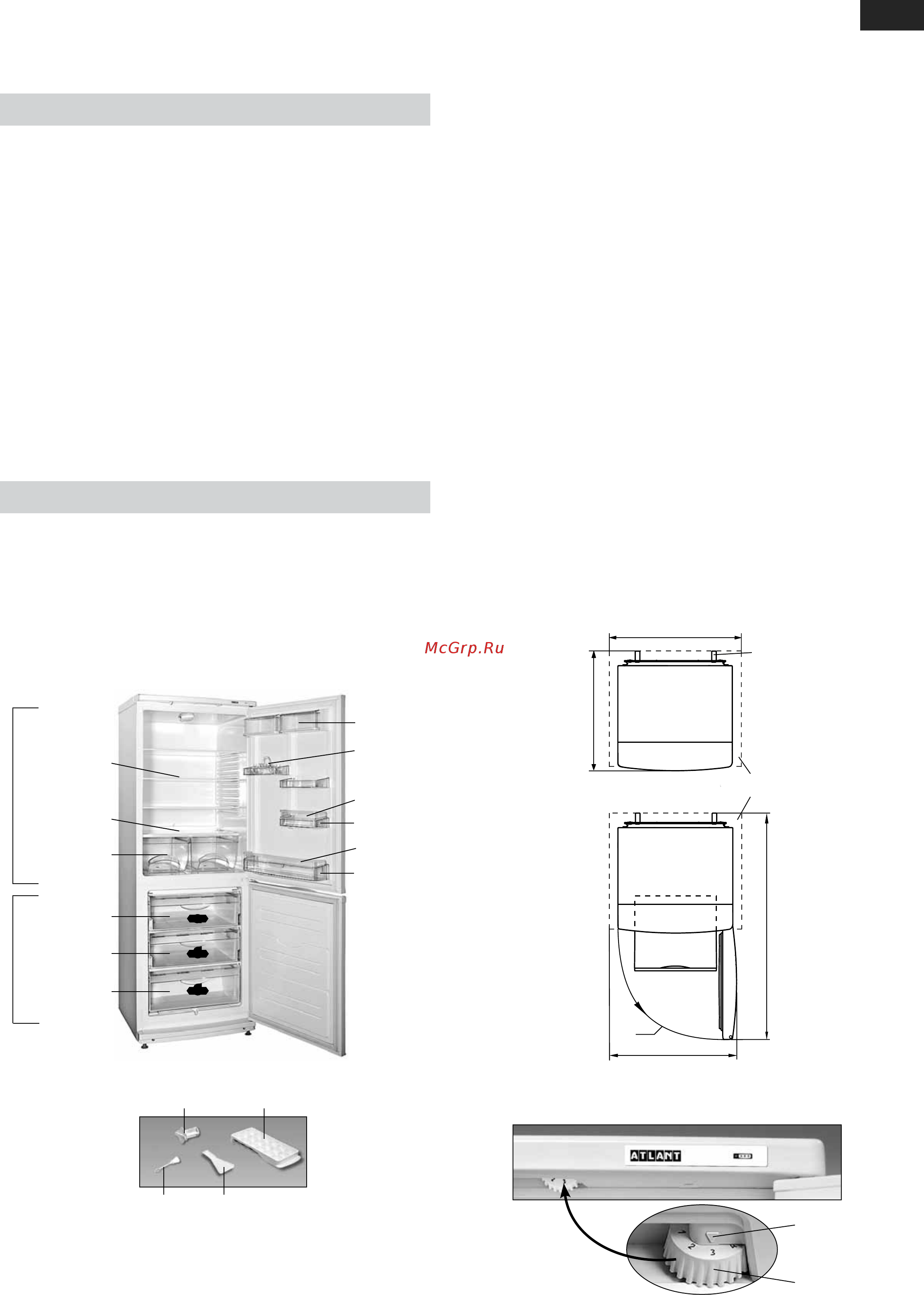

1 сурет – Тоңазытқыш және оның жинактаулары
I – мұздатқыш камерасы (МК):
«а» – мұздату жəне сақтау зонасы;
«б» – сақта зонасы;
II – жас тағамдар сақтау камерасы (ТК)
2 сурет – Тоңазытқыш (үстінен қарағанда)
шектегіш (үлкен)
себет (төменгі)
себет
себет
сауыт (көкөнiс,
жемiстер үшiн)
əйнек-сөре
(төменгі)
əйнек-сөре
сыйымды
қақпағымен
шектегіш (кіші)
жұмыртқа
салғыш
тосқауыл-сөре
тосқауыл
I
II
«а»
«б»
«б»
3 сурет – Температураны реттеу
сілтегіш
түймеше
ерш күрекше
мұз үшiн қалыпартқы тiреу
артқы тіреу
1195
700 min
90
0
665 min
645
•
•
ауаның айналуына
арналған кеңістік
