3
UKR
I
II
«а»
«б»
«б»
обмежувач (великий)
корзина (нижня)
корзина
корзина
посудина (для
овочів або фруктів)
полиця-скло
(нижня)
полиця-скло
вмістище з кришкою
обмежувач (малий)
вкладиш для яєць
бар’єр -полиця
бар’єр

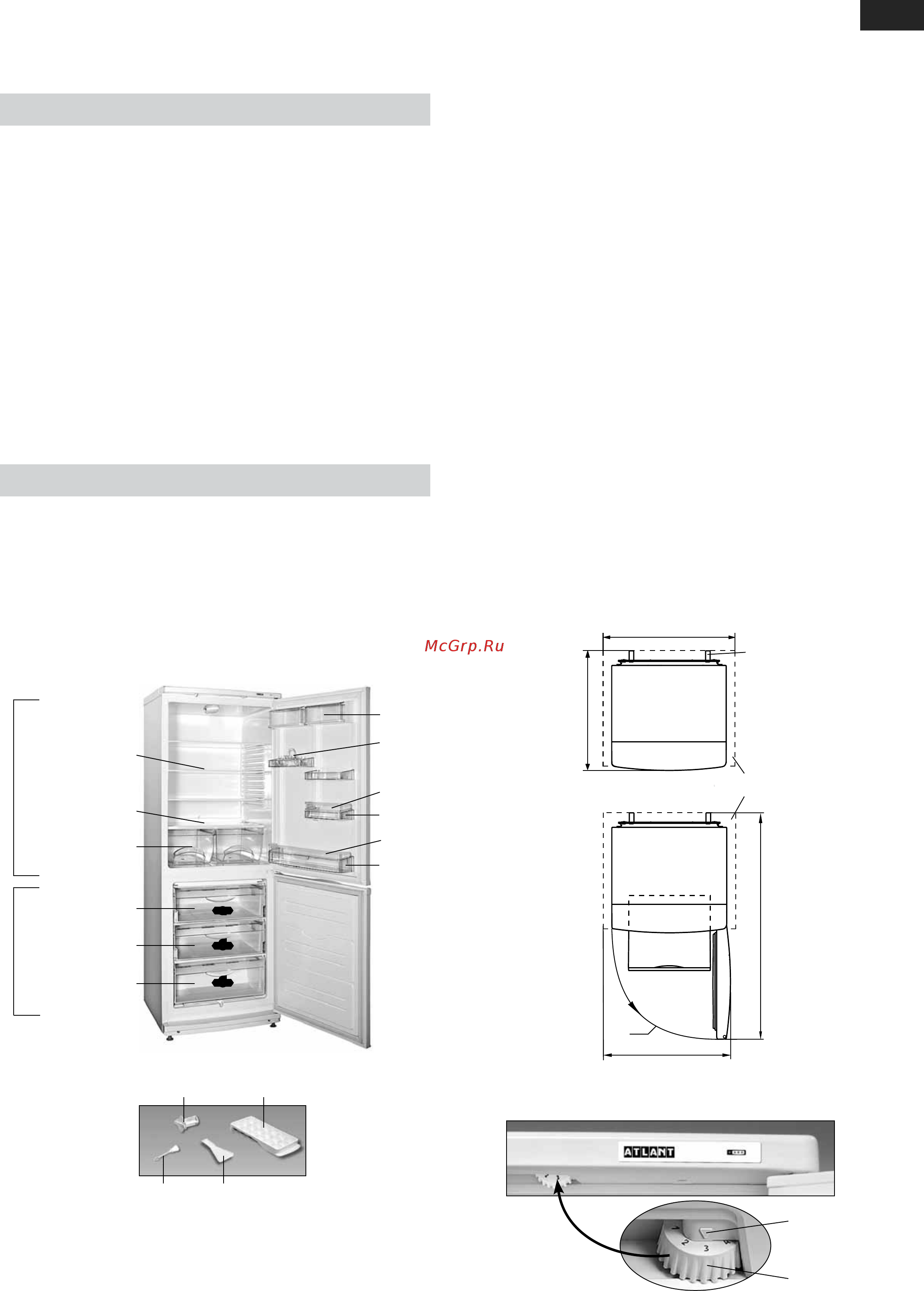

Рисунок 1 – Холодильник і комплектуючі вироби
I – морозильне відділення (МВ):
«а» – зона заморожування та зберігання;
«б» – зона зберігання
II – відділення для зберігання свіжих продуктів (ХВ)
1 ОПИС ХОЛОДИЛЬНИКА
1.1 Холодильник відповідно з рисунком 1 призначений для
заморожування і тривалого зберігання заморожених продуктів,
приготування харчового льоду в морозильному відділенні (далі –
МВ), для охолодження та короткочасного зберігання харчових
продуктів, напоїв, овочів і фруктів у відділенні для зберігання свіжих
харчових продуктів (далі – ХВ).
1.2 Експлуатувати холодильник необхідно при температурі
навколишнього середовища від плюс 16
0
С до плюс 32
0
С.
1.3 Загальний простір, необхідний для експлуатації холодиль-
ника, визначається розмірами, які вказані на рисунку 2 в міліметрах.
Для безперешкодного виймання комплектуючих з холодильника
необхідно відкривати двері відділень на кут не менше 90
0
.
1.4 Органом регулювання температури в холодильнику
відповідно з рисунком 3 є ролик регулювання температури (далі –
ролик). Ролик повертається за годинниковою стрілкою і проти неї
і має цифрові поділки. Поділка “1” відповідає найбільш високій
температурі (найменше охолодження) в відділенні, поділка “7” –
найбільш низькій (найбільше охолодження). Поділку ролика слід
встановити під покажчиком при регулюванні температури.
2 ЕКСПЛУАТАЦІЯ ХОЛОДИЛЬНИКА
2.1 ПЕРШЕ ВМИКАННЯ
2.1.1 Підключити холодильник до електричної мережі: вста-
вити вилку шнура живлення в розетку.
Відкрити двері ХВ і встановити ролик на поділку “2“. Закрити
двері ХВ. В подальшому для вибору оптимальної для зберігання
продуктів температури в відділенні необхідно провести регулю-
вання за допомогою ролика відповідно з рисунком 3. Якщо після
регулювання або змін умов експлуатації компресор почав працю-
Рисунок 2 – Холодильник (вигляд зверху)
вати безперервно, необхідно обертати ролик в сторону зменшення
цифрових поділок до клацання терморегулятора. Після регулю-
вання температура в холодильнику підтримується автоматично.
2.2 СИСТЕМА АВТОМАТИЧНОГО РОЗМОРОЖУВАННЯ ХВ
2.2.1 В ХВ використовується автоматична система розмо-
рожування. Іній, що з’являється на задній стінці ХВ, тане в циклі
розморожування при вимкненні компресора і перетворюється в
краплини води. Краплини талої води стікають в лоток, через отвір
в ньому по трубці попадають в посудину на компресорі відповідно
з рисунком 4 і випаровуються. В отвір лотка встановлено йорж,
призначений для усунення засмічення системи зливу.
В деяких випадках іній може залишитися на задній стінці ХВ
після вмикання компресора, що не є несправністю. Іній розтане в
наступних циклах розморожування, передбачених в роботі холо-
дильника.
2.2.2 Необхідно регулярно (не менше 1 разу в 3 місяці) стежити
за чистотою лотка і перевіряти відсутність води в лотку.
Наявність води в лотку вказує на забиття системи зливу. Для
усунення забиття слід прочистити йоржиком отвір в лотку, щоб
вода без перешкод стікала в посудину, вимити йорж і встановити
відповідно з рисунком 4.
ЗАБОРОНЯЄТЬСЯ експлуатувати холодильник із забитою
системою зливу.
2.3 РОЗМОРОЖУВАННЯ І ПРИБИРАННЯ МВ
2.3.1 При розморожуванні МВ необхідно:
– видаляти талу воду, установивши відповідно з рисунком 5
лопатку та будь-яку посудину об’ємом не менше 2 л;
Рисунок 3 – Регулювання температури
покажчик
ролик
йорж лопатка
форма для льодуупор задній
упор задній
1195
700 min
90
0
665 min
645
•
•
простір для
циркуляції повітря
