-6-

2.3 Требования к помещению

Помещение, предназначенное для установки определённой модели печи, должно соответствовать следующим требованиям:

1. Иметь хорошую теплоизоляцию стен, пола и потолка.

2. Иметь вентиляционные отверстия для обеспечения воздухообмена (рисунки 3, 4).

3. Иметь электрооборудование, соответствующее влажности и температуре помещения по степени электробезопасности.

4. Иметь места для размещения людей, в том числе в лежачем положении.

5. Иметь двери, открывающиеся наружу.

Соблюдение требований по теплоизоляции помещения позволит точнее подобрать печь по мощности

и сохранить ресурс её работы.

2.3.1 Подготовка пола

При устройстве полов в помещении сауны возможны три варианта (рисунок 2):

1. Бетонный пол без дополнительного покрытия. Печь возможно устанавливать на бетонный пол без дополнительных

мер предосторожности, если толщина бетонного пола составляет не менее 60 мм. При этом в полу под печью не должно

проходить никаких коммуникаций.

2. Деревянный пол. При установке печи на деревянный пол необходимо выполнить кладку бетоном или кирпичом толщиной

не менее 60 мм и обеспечить гидроизоляцию пола под слоем бетона или кирпича. Допускается использовать специальные

металлические подставки-экраны. Размеры кладки должны превышать внешние габариты печи в стороны не менее 300 мм.

3. Пол с покрытием кафельной плиткой. Пол покрытый кафельной плиткой не обладает устойчивостью к тепловым

воздействиям, поэтому рекомендуется при установке печи на такой пол использовать специальные металлические

подставки-экраны.

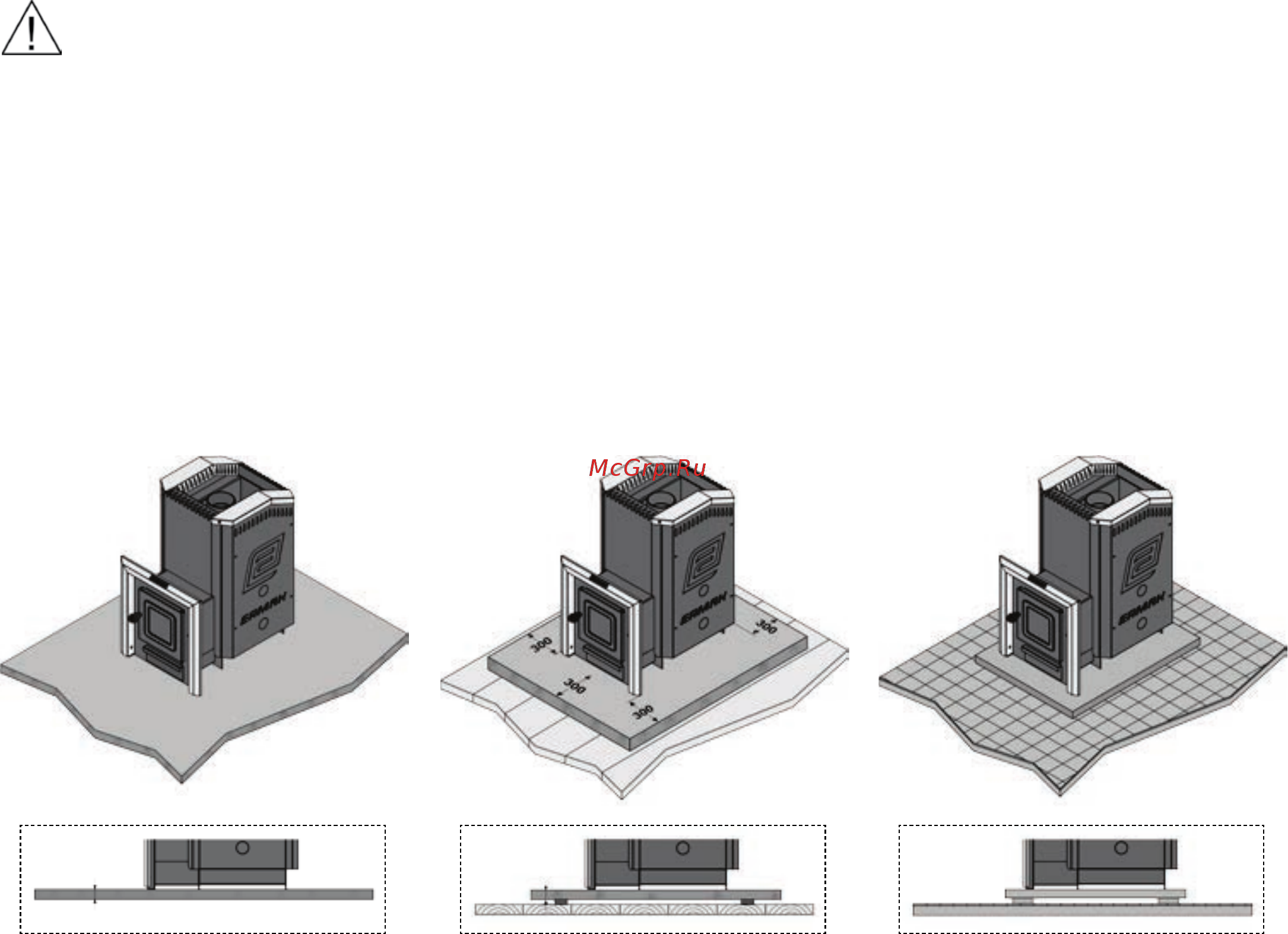

Рисунок - 2. Подготовка пола

60 мм 60 мм

2.3.2 Безопасные расстояния

При установке печи необходимо учитывать безопасные расстояния.

1. Расстояние до потолка - не менее 1200 мм

2. Расстояние до стен из дерева - не менее 500 мм

3. Расстояние до стен из кирпича - не менее 50 мм

При установке печи в нишу из кирпича необходимо оставить боковые зазоры не менее 100 мм для обеспечения циркуляции

воздушных масс через печь.

Безопасные расстояния до ограждающих деревянных стен могут быть уменьшены до 50%, используя защитные преграды.

Защитная преграда может быть выполнена из теплоизоляционного материала толщиной не менее 10 мм (например, минерит

или базальтовый мат) с внешней защитой металлическим листом толщиной 1 мм. Для стен, защитная преграда может быть

выполнена кирпичной кладкой толщиной 120 мм с воздушным зазором не 30 мм до изолируемой сгораемой поверхности (для

обеспечения вентиляции). Необходимо помнить, что дополнительная защита должна располагаться выше верхнего края печи на

600 мм.

2.4 Установка печи

Возможны два основных варианта установки печи в помещении сауны. Первый вариант - установка без выноса тоннеля в

смежное помещение (рисунок 3).

Второй вариант-установка печи с выносом тоннеля в смежное помещение (рисунок 4).
