2.5. Монтаж бака для воды

Для удобства использования печь предусматривает возможность нагрева определённого объёма воды в баке для нагрева

воды. При этом возможны два варианта:

1. Бак вынесенный в смежное помещение (рисунок 8) - рекомендуемый объём бака 45-65 литров.

2. Бак на трубе дымохода (рисунок 9) - рекомендуемый объём бака 45-65 литров.

Бак подключается к встроенному теплообменнику печи который устанавливается в топке печи на любую сторону в следую-

щей последовательности (рисунок 7):

• демонтируйте шайбы-заглушки 1 из топки. Для этого торцевым ключом отверните две гайки М6 (поз. 2) и удалите болты

поз. 3;

• подготовьте для установки теплообменник. В корпус теплообменника 4 закрутите коротким резьбовым концом два сгона

5 уплотнив резьбовое соединение. Усилие затяжки не более 30Нм, для исключения возможного отрыва муфты от корпуса

теплообменника;

• проверьте герметичность сборки теплообменника со сгонами;

• с целью уплотнения отверстия выхода сгонов из топки нанесите термостойкий герметик (в комплект не входит) на торце-

вые части муфт по контуру сгонов;

• вставив в отверстия топки (изнутри) теплообменник, закрепите его (снаружи) гайкой 6, через проставочную трубку 7;

• после установки печи подключите бак к теплообменнику согласно схемы приведенной на рисунке 8.

Подключение и монтаж выносного бака (рисунок 8). Бак необходимо размещать выше верхнего края печи на 0,1-0,3м, обе-

спечивая длину трубопроводов подающего контура до 2,5м, что позволяет вынести бак в моечное отделение бани. При монтаже

системы теплообмена необходимо соблюдать условие – длина отводящего контура должна быть не более двух длин подающего.

Важно, чтобы система была открытой, то есть сообщалась с воздухом, иначе может возникать избыточное

давление, которое может привести к выходу из строя печи.

Последовательность монтажа:

• удалите защитную плёнку с бака;

• саморезом закрепите деревянную ручку на крышке бака;

• бак может иметь приварные или съемные штуцера для подключения бака к подающему (отводящему) контуру и установки

водозаборного крана. Съемные штуцера устанавливаются в отверстия с наружной стороны и закрепляются изнутри гайка-

ми, через прокладку. Штуцера с резьбой G ¾” монтируются в донышке, а G ½”- водозаборного крана с передней стороны;

• навесьте бак на стену парного или моечного отделения в удобном месте (придерживаясь рекомендованных расстояний

до печи), при помощи крепёжных винтов (саморезов), с небольшим зазором от стены используя, например деревянную

планку;

• подготовьте два технологических отверстия в стене, необходимых для выведения системы теплообмена (если выносной

бак монтируется в соседнем помещении). После монтажа системы, оставшиеся в стене зазоры необходимо уплотнить с

помощью негорючих теплоизоляционных материалов;

• подключите теплообменник к баку (резьба G ¾”) с помощью трубопроводов (в комплект не входят), обеспечивая мини-

мальное количество изгибов и стыков, не допуская уменьшения сечений. При монтаже трубопроводов не допускается

их провисание на горизонтальных участках. Уплотнение резьбовых соединений осуществляется лентой ФУМ. В нижней

точке трубопровода необходимо предусматривать вентиль для слива воды из системы;

• наверните водозаборный кран (в комплект не входит) для горячей воды на штуцер бака (резьба G ½”). Уплотнение резьбо-

вого соединения осуществляется лентой ФУМ;

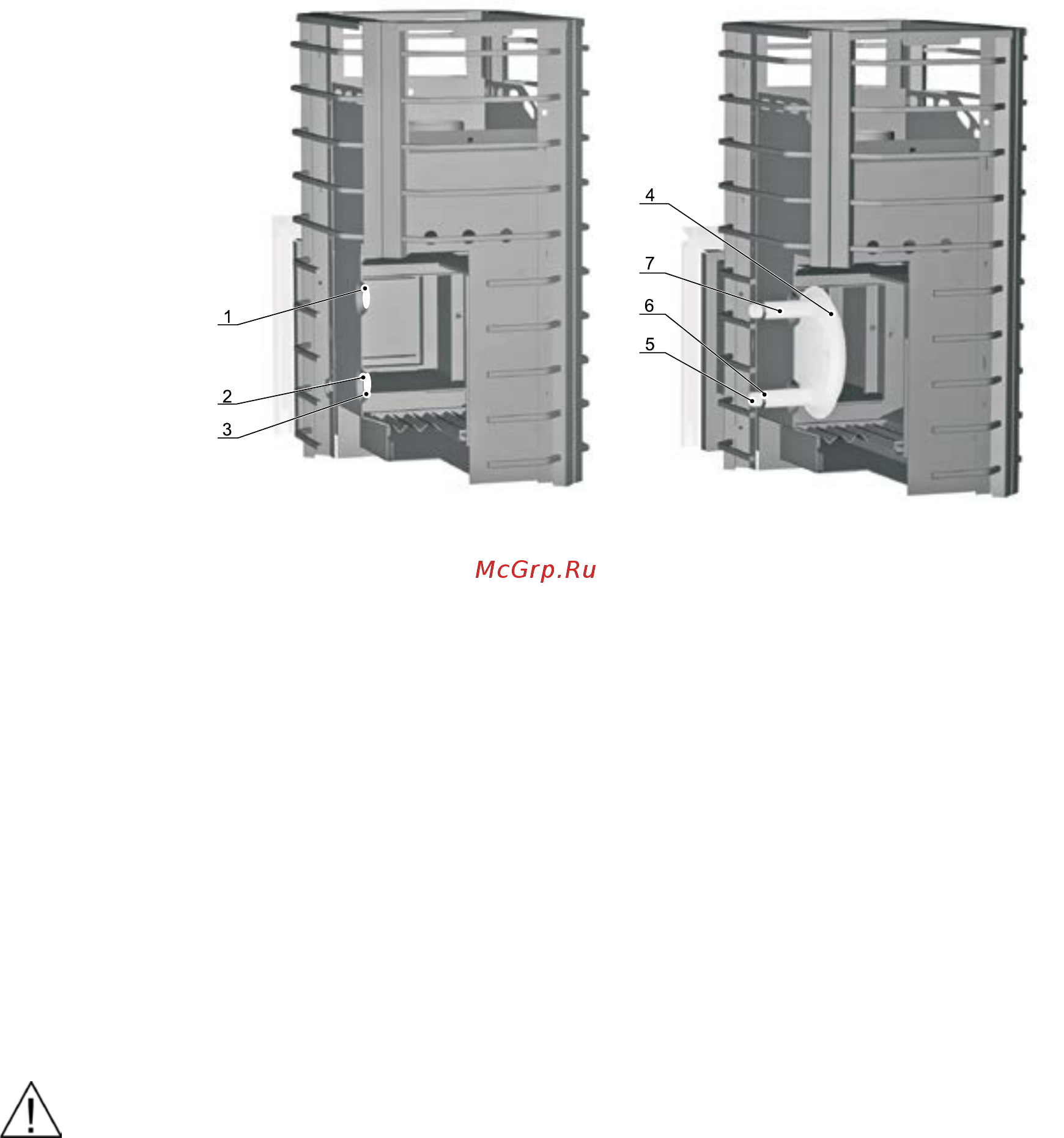

Рисунок - 7.Установки теплообменника в топке печи
