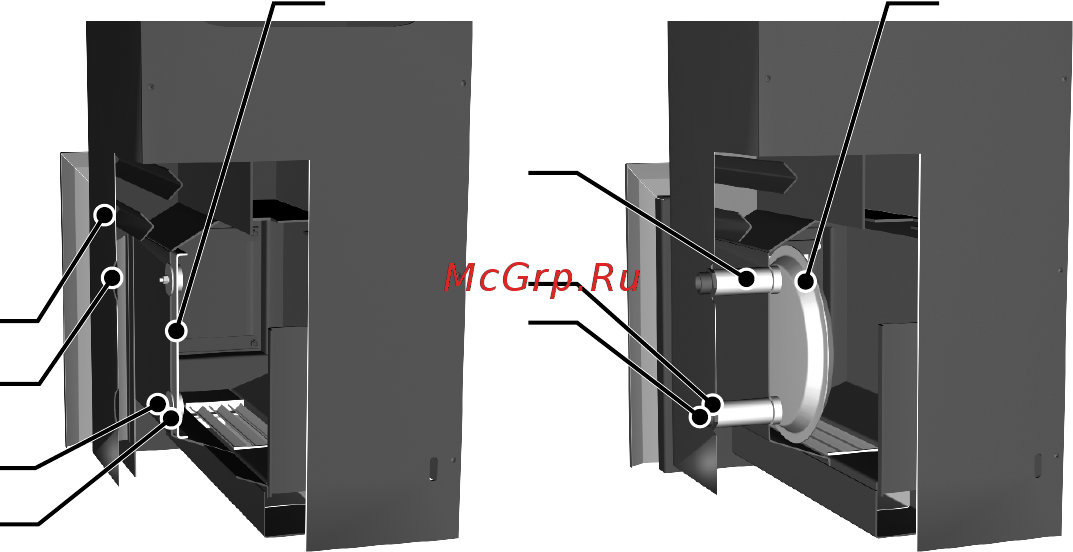

Чтобы изделие служило долго при его использовании следует учесть нс заливайте воду в разогретую печь с пустым баком Нс следует топить печь с менее чем наполовину заполненным баком т к это небезопасно и может привести к поломке при подключении выносного бака к печи с теплообменником необходимо использовать только металлические трубы после использования изделия в холодное время года необходимо слить воду из системы теплообмена для предотвращения повреждения элементов печи вследствие замерзания воды Внимание Вода в баке может нагреваться до кипения примите меры предосторожности 5 5 1 Монтаж системы нагрева воды Бак подключается к встроенному теплообменнику печи и предназначен для нагрева воды за счет естественной циркуляции Внимание Допускается подключать к печи с теплообменникам выносной бак ёмкости больше рекомендованной в данном случае производитель снимает с себя обязательства по качеству и скорости нагрева воды Установка теплообменника рисунок 8 Теплообменник устанавливается в топке печи каменки на любую сторону в следующей последовательности 1 6 Рисунок 8 Установка теплообменника удалите со стороны установки теплообменника две заглушки 3 из кожуха печи 2 заглушки подштампованы и подрезаны в кожухе Расшатывая заглушку с подрезанных сторон обломите усики соединяющие ее с кожухом демонтируйте планку 1 из топки Для этого через отверстия в кожухе торцевым ключом отверните две гайки 4 и снимите шайбы 5 подготовьте для установки теплообменник В корпус теплообменника 6 закрутите коротким резьбовым концом два сгона 9 уплотнив резьбовое соединение Усилие затяжки нс более ЗОНм для исключения возможного отрыва муфты от корпуса теплообменника проверьтегерметичность сборки теплообменника со стонами с целью уплотнения отверстия выхода сгонов из топки нанесите термостойкий 15
