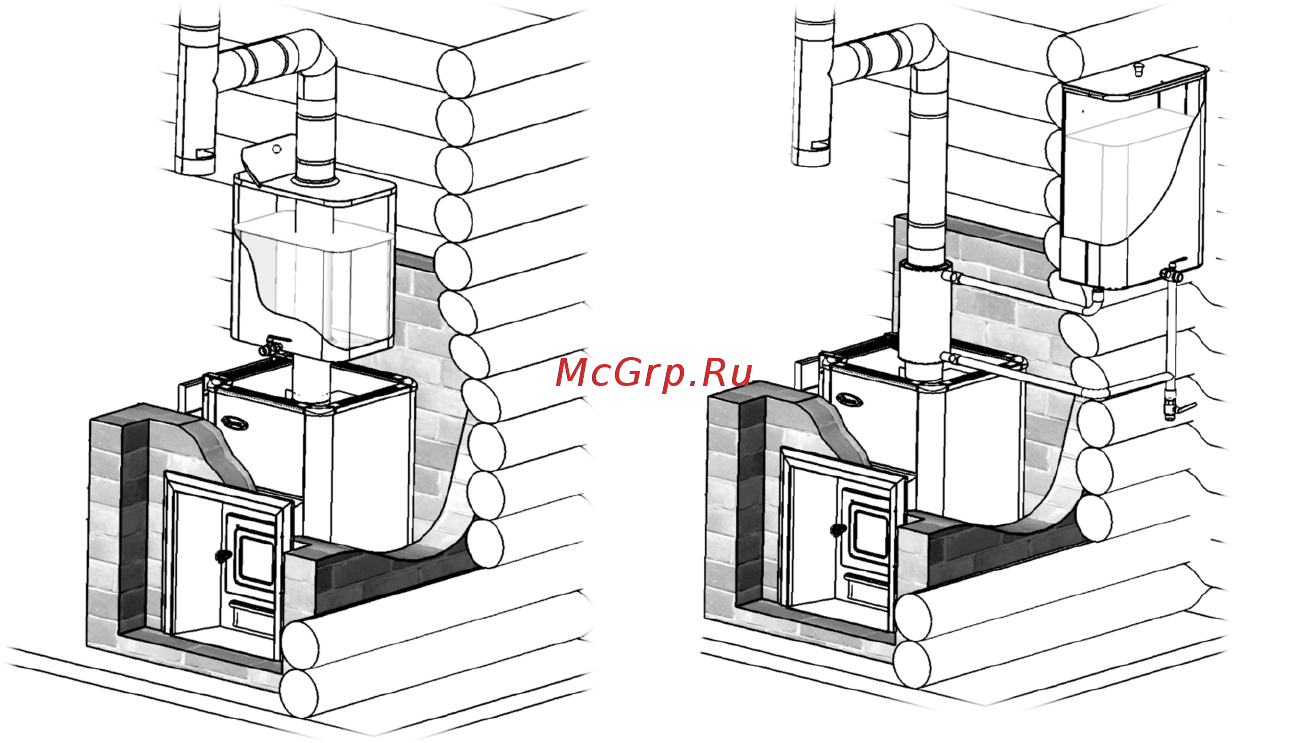

навесьте бак на стену парного или моечного отделения в удобном месте придерживаясь рекомендованных расстояний до печи при помощи крепёжных винтов саморезов с небольшим зазором от стены используя например деревянную планку подготовьте два технологических отверстия в стене необходимых для выведения системы теплообмена если выносной бак монтируется в соседнем помещении После монтажа системы оставшиеся в стене зазоры необходимо уплотнить с помощью негорючих теплоизоляционных материалов подключите теплообменник к баку резьба С с помощью трубопроводов в комплект нс входят обеспечивая минимальное количество изгибов и стыков нс допуская уменьшения сечений При монтаже трубопроводов нс допускается их провисание на горизонтальных участках Уплотнение резьбовых соединений осуществляется паклей или лентой ФУМ В нижней точке трубопровода необходимо предусматривать вентиль для слива воды из системы наверните водозаборный кран в комплект нс входит для горячей воды на штуцер бака резьба С Л Уплотнение резьбового соединения осуществляется паклей или лентой ФУМ заполните систему теплообмена водой через бак закройте бак крышкой Система нагрева воды готова к эксплуатации 5 5 2 Альтернативные методы подключения установки бака для нагрева воды В случае если по каким либо причинам невозможно организовать рекомендуемую схему нагрева воды см п 5 5 1 применимы методы организации нагрева воды на дымоходе установив на патрубок дымохода печи бак на трубе нагревая воду за счет передачи тепла дымовых газов рисунок 11 а подключив бак к теплообменнику на трубе рисунок 116 Бак подключенный к теплообменнику нагревает воду за счет естественной циркуляции Внимание В случае организации альтернативных схем нагрева воды необходимо разгрузить печь от излишнего веса ы 30кг Рисунок 11 Схемы организации альтернативных систем нагрева воды 18
