Высоту дымовых труб, считая от колосниковой решетки до устья (место выхода

продуктов горения из дымохода), следует принимать в пределах 3...5м. Возвышение

дымовых труб (рисунок-7) следует принимать:

- не менее 500мм над плоской кровлей;

- нне менее 500мм над коньком кровли при расположении трубы на расстоянии до

1,5м от конька;

- не ниже конька кровли при расположении дымовой трубы на расстоянии от 1,5 до

3м от конька;

- не ниже линии, проведенной от конька вниз под углом 10° к горизонту, при распо-

ложении дымовой трубы на расстоянии более 3м.

Возвышение дымовых труб на 500мм необходимо предусматривать:

- выше верхней точки здания, пристроенного к отапливаемому помещению;

- выше верхней плоскости ветровой тени более высокого рядом стоящего здания.

При монтаже дымовой трубы в зданиях с кровлями из горючих материалов необ-

ходимо устраивать искроуловитель из металлической сетки с отверстиями не более

5*5мм. На устье стальных дымоходов устанавливается зонтик, а в случае использова-

ния модулей утепленной трубы (сэндвич) - монтируется оголовок.

Конструкции здания, кровли, выполненные из горючих материалов и примыкающие

к дымоходу (проход через перекрытие, через кровлю) следует защищать от возгорания.

Размеры разделки с учетом толщины стенок трубы следует принимать не менее 500мм

- для незащищенных конструкций и не менее 380мм - для защищенных.

Свободное пространство между дымовой трубой и конструкциями кровли следует

перекрывать фартуком, проходом из кровельной стали (конус) или силикона (MASTER

FLESH).

Разделка перекрытия (потолок парной) выполняется больше толщины перекрытия

так, чтобы верх разделки выступал над полом или засыпкой на чердаке на 70мм. С

применением специального прохода, разделка перекрытия не вызывает никаких труд-

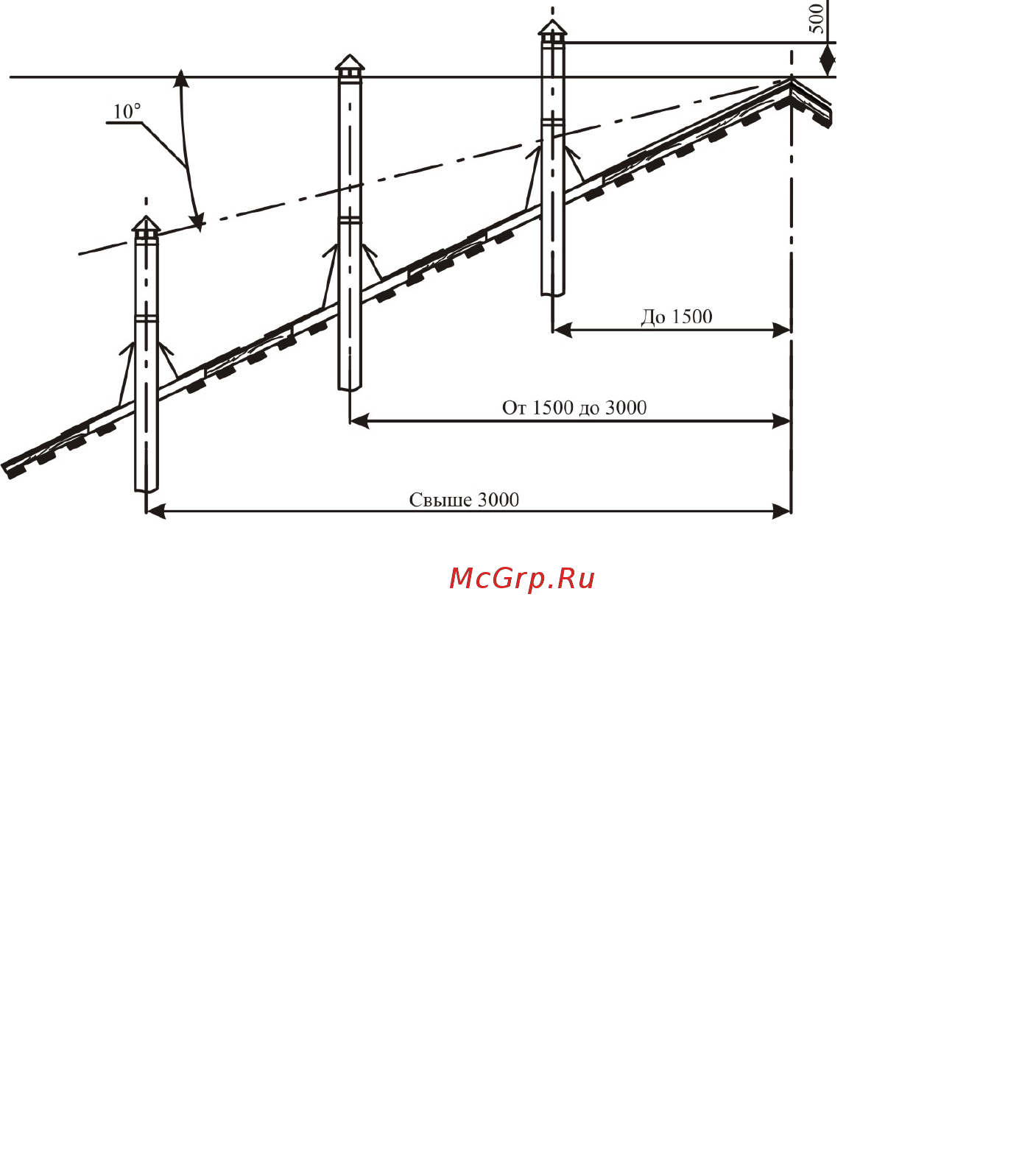

Рисунок -7. Возвышение дымовых труб.
