Ермак 20 СТАНДАРТ Руководство на теплообменник онлайн [6/8] 318818

Содержание

• Руководство по эксплуатации паспорт 1
• Теплообменник 1
• Универсальный 1
• Габаритные 3
• До квт 3
• До л 3
• Масса до кг 3
• Мощность 3
• Назначение теплообменник предназначен для нагрева воды в выносном баке за счет естествен 3
• Наименование емкость 3
• Ной циркуляции удобен когда бак для горячей воды необходимо разместить в смежном помещении например в моечное отделение бани 3
• Общие сведения теплообменник изготавливается из жаростойкой нержавеющей стали технические 3
• Размеры 5 мм 3
• Таблица 1 технические характеристики теплообменника 3
• Характеристики приведены в таблице 1 состоит из коруса 5 рисунок 1 в который закручиваются два удлинненых сгона 4 устанавливается из топки печи на одну из боковых стенок 3 и закрепляется гайками 1 через распорные втулки 2 3

Похожие устройства

• Ермак 20 СТАНДАРТ Руководство на парообразователь
• Ермак 20 СТАНДАРТ Руководство на модуль закрытой каменки
• Ермак 20 СТАНДАРТ Инструкция по эксплуатации
• Ермак 12-ПРЕМИУМ Руководство на теплообменник
• Ермак 12-ПРЕМИУМ Руководство на парообразователь
• Ермак 12-ПРЕМИУМ Руководство на модуль закрытой каменки
• Ермак 12-ПРЕМИУМ Инструкция по эксплуатации
• Ермак 16-ПРЕМИУМ Руководство на теплообменник
• Ермак 16-ПРЕМИУМ Руководство на парообразователь
• Ермак 16-ПРЕМИУМ Руководство на модуль закрытой каменки
• Ермак 16-ПРЕМИУМ Инструкция по эксплуатации
• Ермак 24-ПРЕМИУМ Руководство на теплообменник
• Ермак 24-ПРЕМИУМ Руководство на парообразователь
• Ермак 24-ПРЕМИУМ Руководство на модуль закрытой каменки
• Ермак 24-ПРЕМИУМ Инструкция по эксплуатации
• Ермак 20 СЕТКА-ПРЕМИУМ Руководство на теплообменник
• Ермак 20 СЕТКА-ПРЕМИУМ Руководство на парообразователь
• Ермак 20 СЕТКА-ПРЕМИУМ Инструкция по эксплуатации
• Ермак 24 СЕТКА-ПРЕМИУМ Руководство на теплообменник
• Ермак 24 СЕТКА-ПРЕМИУМ Руководство на парообразователь

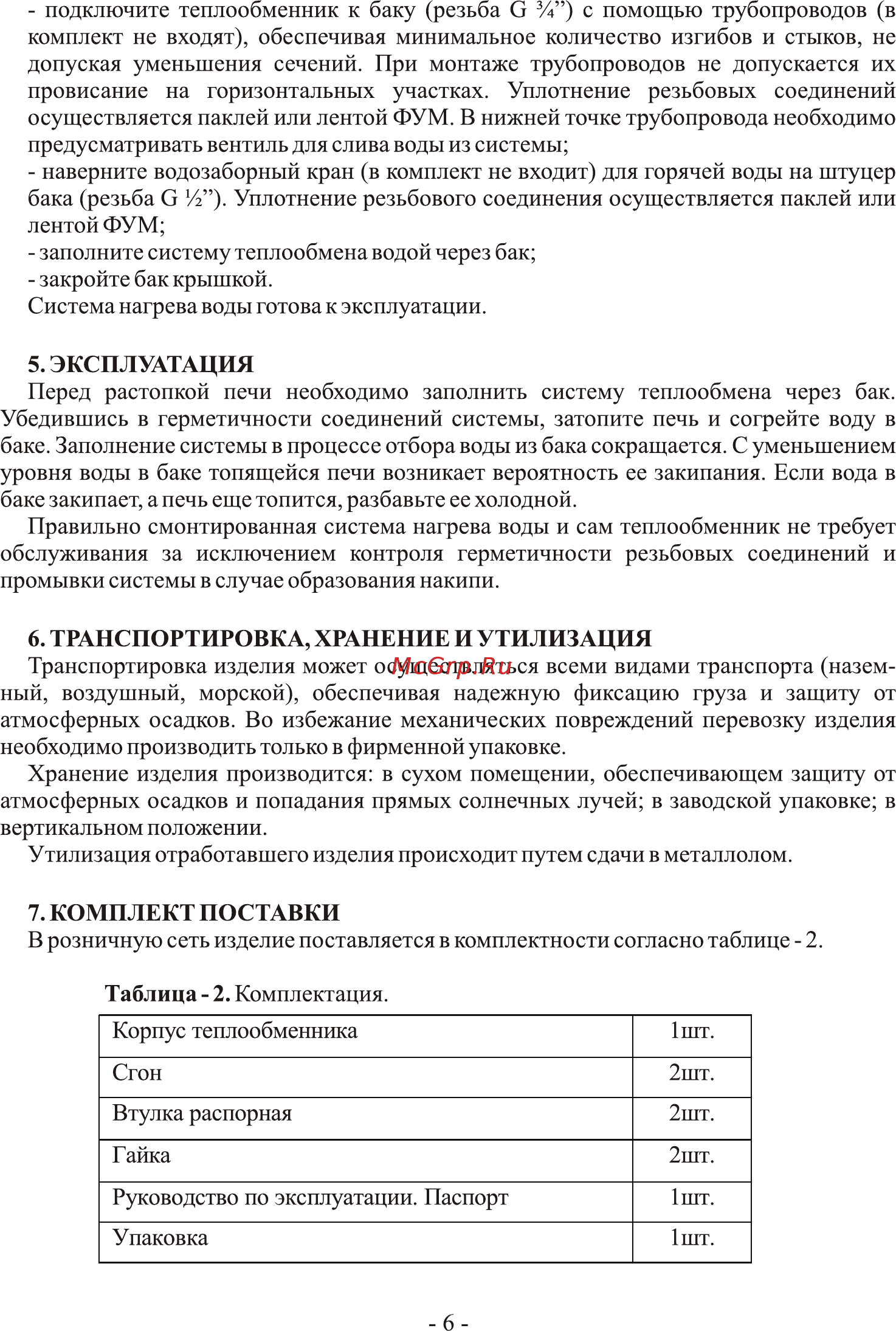

подключите теплообменник к баку резьба О с помощью трубопроводов в комплект не входят обеспечивая минимальное количество изгибов и стыков не допуская уменьшения сечений При монтаже трубопроводов не допускается их провисание на горизонтальных участках Уплотнение резьбовых соединений осуществляется паклей или лентой ФУМ В нижней точке трубопровода необходимо предусматривать вентиль для слива воды из системы наверните водозаборный кран в комплект не входит для горячей воды на штуцер бака резьба О Л Уплотнение резьбового соединения осуществляется паклей или лентой ФУМ заполните систему теплообмена водой через бак закройте бак крышкой Система нагрева воды готова к эксплуатации 5 ЭКСПЛУАТАЦИЯ Перед растопкой печи необходимо заполнить систему теплообмена через бак Убедившись в герметичности соединений системы затопите печь и согрейте воду в баке Заполнение системы в процессе отбора воды из бака сокращается С уменьшением уровня воды в баке топящейся печи возникает вероятность ее закипания Если вода в баке закипает а печь еще топится разбавьте ее холодной Правильно смонтированная система нагрева воды и сам теплообменник не требует обслуживания за исключением контроля герметичности резьбовых соединений и промывки системы в случае образования накипи 6 ТРАНСПОРТИРОВКА ХРАНЕНИЕ И УТИЛИЗАЦИЯ Транспортировка изделия может осуществляться всеми видами транспорта назем ный воздушный морской обеспечивая надежную фиксацию груза и защиту от атмосферных осадков Во избежание механических повреждений перевозку изделия необходимо производить только в фирменной упаковке Хранение изделия производится в сухом помещении обеспечивающем защиту от атмосферных осадков и попадания прямых солнечных лучей в заводской упаковке в вертикальном положении Утилизация отработавшего изделия происходит путем сдачи в металлолом 7 КОМПЛЕКТ ПОСТАВКИ В розничную сеть изделие поставляется в комплектности согласно таблице 2 Таблица 2 Комплектация Корпус теплообменника 1шт Сгон 2шт Втулка распорная 2шт Гайка 2шт Руководство по эксплуатации Паспорт 1шт Упаковка 1шт 6
