-9-

Для окончательного оформления печи в отаплеваемом помещении необходимо установить переднюю декоративную рамку.

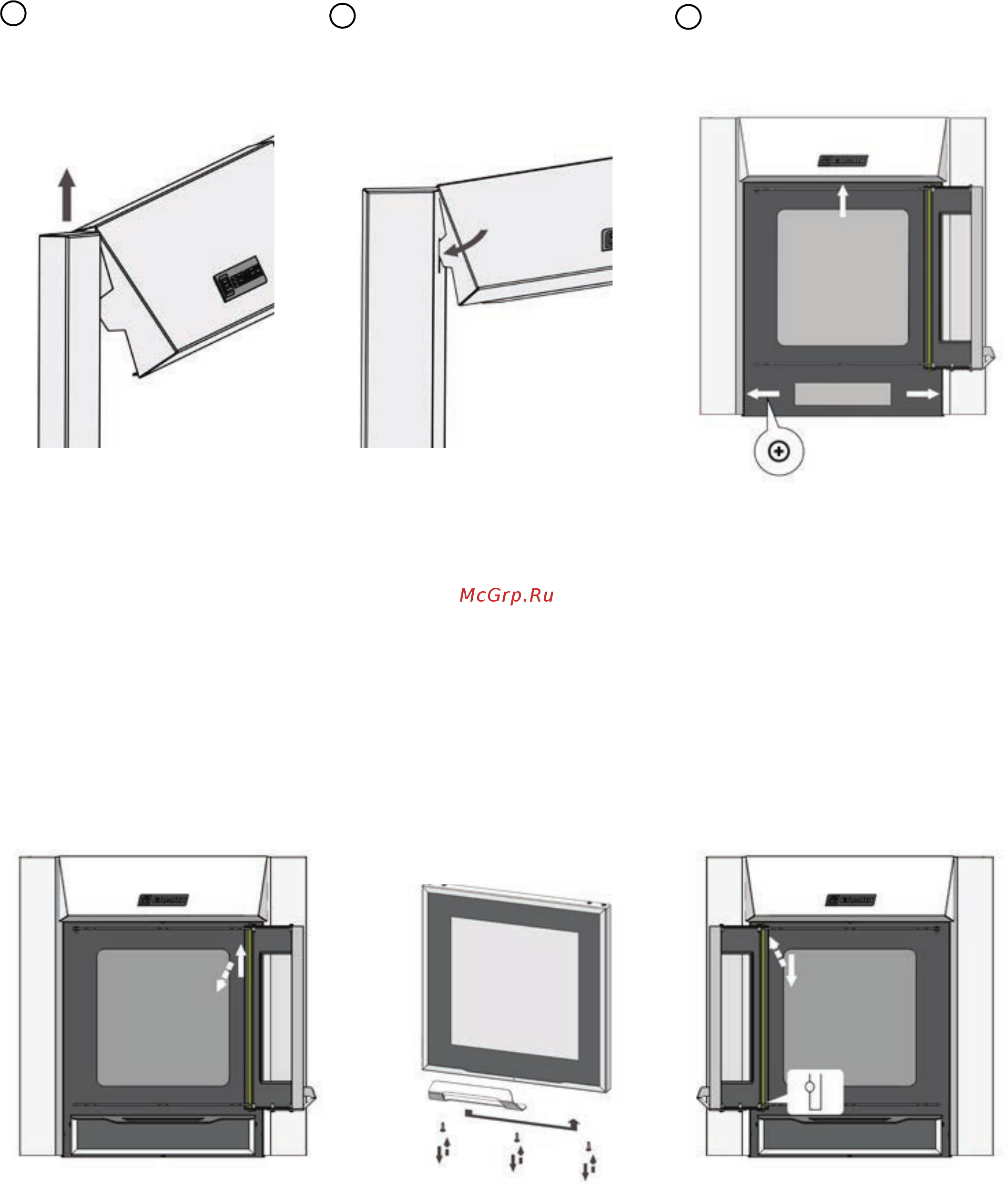

Порядок сборки и установки приведен на рисунке 5.

Рисунок - 6. Схема снятия и изменения открытия дверки

Рисунок - 5. Схема снятия и изменения открытия дверки

Загрузочная дверка топки может перенавешиваться для удобства открывания либо на левую, либо на правую сторону. По-

следовательность монтажа приведена на рисунке 6. Для смены направления открытия дверки вам необходимо вытащить на-

правляющую ось двери, сначала приподняв ее, а затем вывести ее из направляющих отверстий. После этого необходимо вы-

крутить стопорный винт М4 с одной стороны устоновочной планки и закрутить его на противоположную сторону этой планки.

Затем необходимо изменить расположение ручки открывания двери, для этого требуется выкрутить три винта с нижней части

двери и переместить ручку в необходимое положение и вновь закрутить винты. После чего произвести монтаж двери уста-

новив ось в соответсвующие отверстия. В случае некорретного закрытия дверки необходимо отрегулировать ее с помощью

установки/снятия шайб между дверкой и опорной планкой.

Установить боковую накладку

рамки в канал центрального

элемента рамки.

Завести в паз на боковой

накладке направляющую

центрального элемента

рамки.

Установить рамку в сборе на

переднюю стенку тоннеля

и зафиксировать винтами

согласно схеме.
