-6-
Электронагревательное устройство (рисунок-2) устанавливают горизонтально на
неподвижное и прочное огнестойкое основание (фундамент). Размеры фундамента
(основания) должны быть больше габаритов печи на 100 мм со всех сторон.
Безопасные расстояния с боков и за электрокаменкой должны быть не менее 150 мм.
Стены должны иметь защитные преграды. Защитная преграда может быть выполне-
на из стального листа по базальтовому листу толщиной не менее 10 мм (или другому
несгораемому теплоизоляционному материалу) на высоту не менее 350 мм от верхнего
края каменки.
Расстояние по вертикали между верхней частью электрокаменки и потолком обогре-
ваемого помещения должно быть не менее 1,5 метра. Рекомендуется обшить потолок
над электронагревателем листом из нержавеющей стали по базальтовому листу.
Электрокаменка подключается к электросети стационарно. Питающие кабели
должны быть термостойкими и выдерживать температуру не менее 160°С. Часть сое-
динительного кабеля, находящегося в парильном помещении должна быть помещена
в металлорукав. Сечение подводящего кабеля не должно быть менее чем указано в
таблице-1. Сечение проводников рабочего нуля и защитного заземления не менее фаз-
ных.
Пульт управления электрокамен-
кой устанавливается на высоте 1,5
метра в отдельном сухом помещении
с температурой окружающей среды
до 40°С.
Внимание! Все металлические части
электрокаменки и пульта управления,
которые могут оказаться под напряже-
нием при нарушении изоляции, должны
быть заземлены и занулены.
Датчик температуры вводится в
помещение сауны и устанавливает-
ся на стене, на высоте примерно 1,5
метра от пола, вдали от электрона-
гревателя и от входной двери. Длина
провода датчика, вводимого в поме-
щение сауны не должно превышать
20 см.
Внимание! Запрещается устанавли-
вать пульт управления электронагрева-
телем в пыльном и влажном помещении.
100
min
100
min
60 min
150 min
350 min
1500 min
Огнестойкое основание
Защитная преграда
Размеры в миллиметрах
Защитная преграда

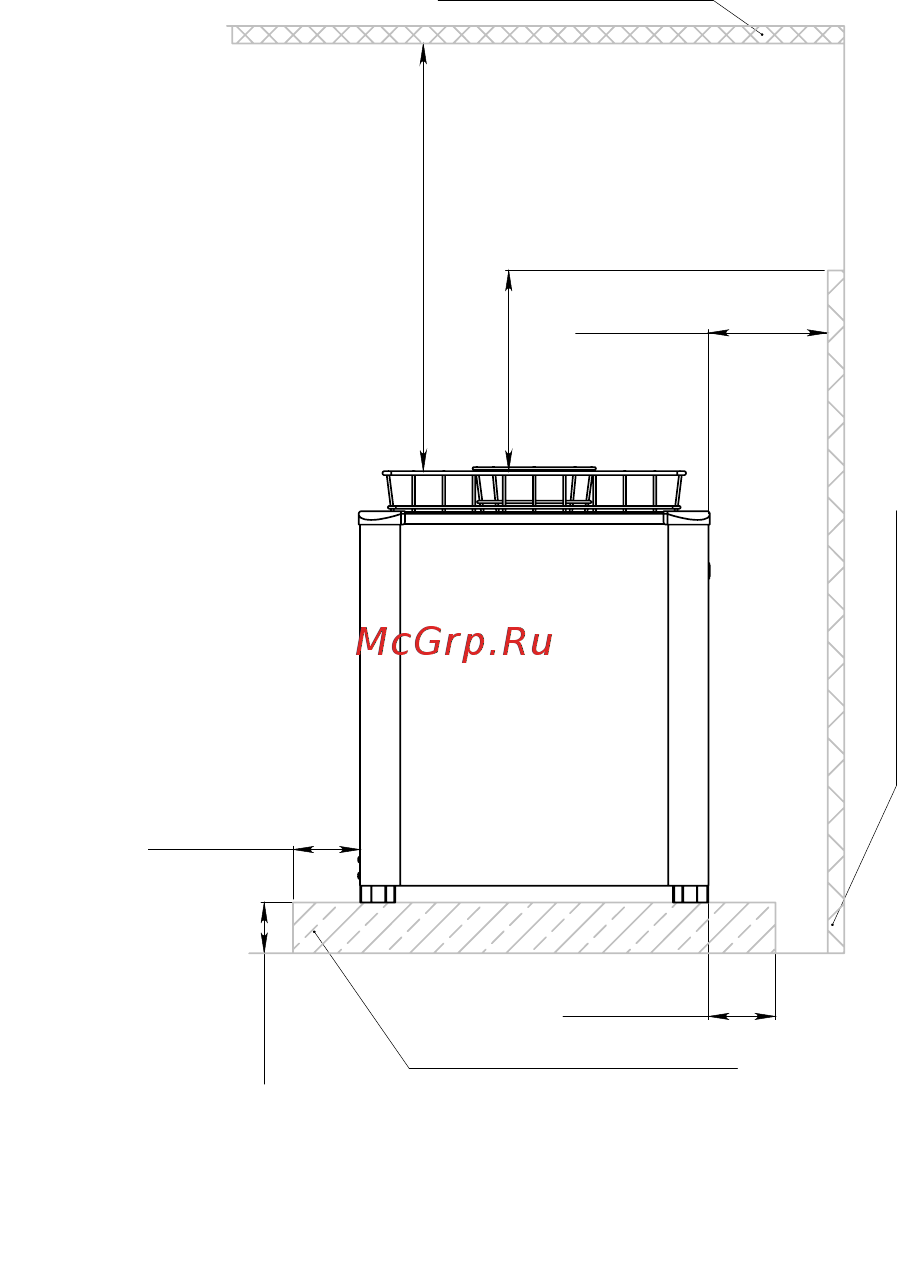

Рисунок-2. Установка электронагревательного устройства
