-6-

5. УСТРОЙСТВО ПЕЧИ ОТОПИТЕЛЬНОЙ

Печь отопительная (рисунок-3) - это универсальный отопительно-варочный аппа-

рат. Надежность, функциональность и универсальность — вот основные критерии, на

которые ориентировались специалисты предприятия, при его создании. Конструкция

печи обеспечивает нагрев и циркуляцию теплого воздуха за счет тепловой энергии,

высвобождаемой при сжигании топлива. Температура теплого воздуха зависит от ин-

тенсивности горения топлива - этот процесс управляется подачей воздуха в топку.

Грубая регулировка осуществляется выдвижением (прикрытием) зольника-совка

(10) и настройки тяги шибером дымохода (8).

Тонкая регулировка подачи воздуха в печь достигается управлением микроши-

берами, один из которых встроен в верхнюю часть корпуса печи (9), а второй (11) в

зольник-совок.

Для эффективной работы оборудования предусмотрено три режима работы (та-

блица -3). Подбор оптимальных настроек и режима использования индивидуален для

каждого конкретного случая, зависит многих факторов, поэтому приведенные режимы

работы являются рекомендованными.

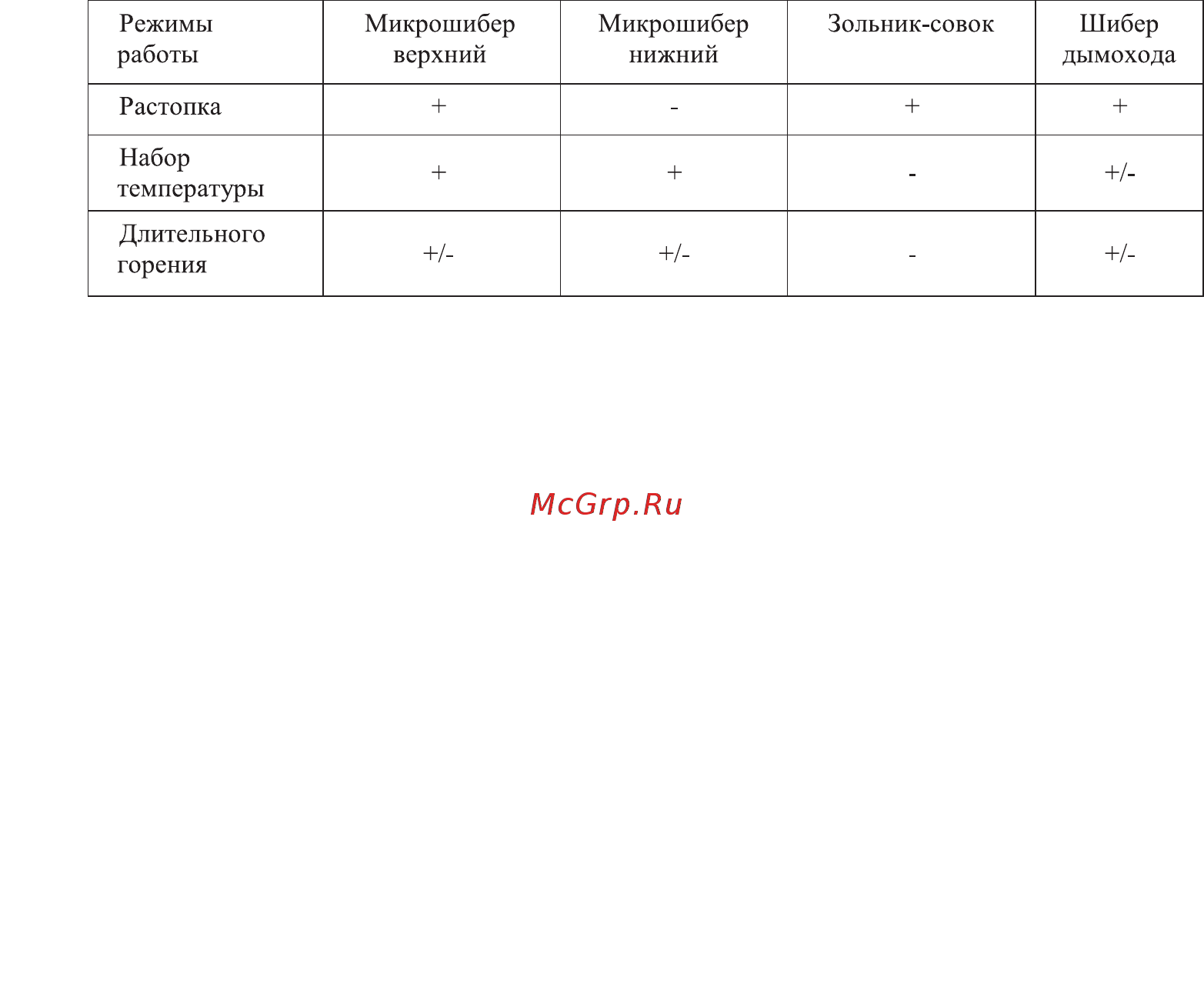

Таблица - 3. Режимы работы печи

“+” - открыто, “-” - закрыто, “+/-” - прикрыто

Основой печи является корпус, представляющий собой сварную конструкцию.

Дверка с жаростойким стеклом (1) — герметичная с механизмом надежного за-

пинания и с жаростойким стеклом увеличенного размера, создает эффект камина и

позволяет любоваться игрой пламени.

Топка печи (2) вместительная и позволяет сформировать объемную закладку дров,

тем самым увеличить время работы в режиме длительного горения. Её размер обеспе-

чивает возможность закладки крупно наколотых дров от колосника до камеры дожига

дымовых газов.

Камера дожига (3) — позволяет увеличить длину прохождения пламени в номи-

нальном режиме и режиме розжига. Воздушный поток, проходя через съемный экран

и каналы подачи вторичного воздуха, поджигает топочные газы в камере дожига, обе-

спечивая более качественное сгорание топлива.

Рассекатель (4) отделяет топку от камеры дожига и формирует систему газоходов (5).
