-6-

4. УСТРОЙСТВО КОТЛА

Основой котла (рисунок – 2) является корпус поз.1, представляющий собой сварную

конструкцию. На передней стенке расположены дверца, заслонка подачи воздуха и зо-

льный ящик. Верхняя дверка поз.3 служит для загрузки топлива и шуровки, заслонка

зольника поз.4 - для регулировки количества воздуха, подаваемого под колосник, та-

ким образом, регулируется интенсивность горения. Зольный ящик поз.5 предназначен

для удаления золы и чистки котла. Аэродинамичский выступ поз.12 формирует опти-

мальное распределение движения дымовых газов и увеличивает площадь теплообме-

на. За верхней дверкой, со стороны топки, находится экран поз.7 исключающий высы-

пание горящего топлива из котла. Патрубок дымохода поз.9 с установленным шибером

предназначен для отвода уходящих газов и перевода в экономичный режим горения.

Внутри корпуса устанавливается колосник поз.6.

Корпус котлов с маркировкой «У» снаружи закрыты кожухами с теплоизоляцией.

Резьбовой фланец поз. 15 служит для установки предохранительного клапана.

Подключение системы отопления к котлу осуществляется через резьбовые фланцы

водяного контура расположенные на задней стороне.

На верхней поверхности изделия установлена варочная плита со съёмной конфор-

кой поз.2 (модели Stoker Aqua 12-П/Э, 16-П/Э, 18-П/Э) для обеспечения возможности

быстрого разогрева и приготовления пищи, нагрева воды и т.д.

В конструкции котла заложена возможность установки ТЭН (блока ТЭН). Для этого

на правой боковой поверхности, в нижней части, расположена резьбовая муфта поз.8.

Электроподогрев теплоносителя позволяет оставлять аппарат на длительное время

без опасности замерзания воды в системе отопления. Болт заземления приварен на

заднюю ножку поз.13.

Внимание! При установке блока ТЭН подключение заземления обязательно.

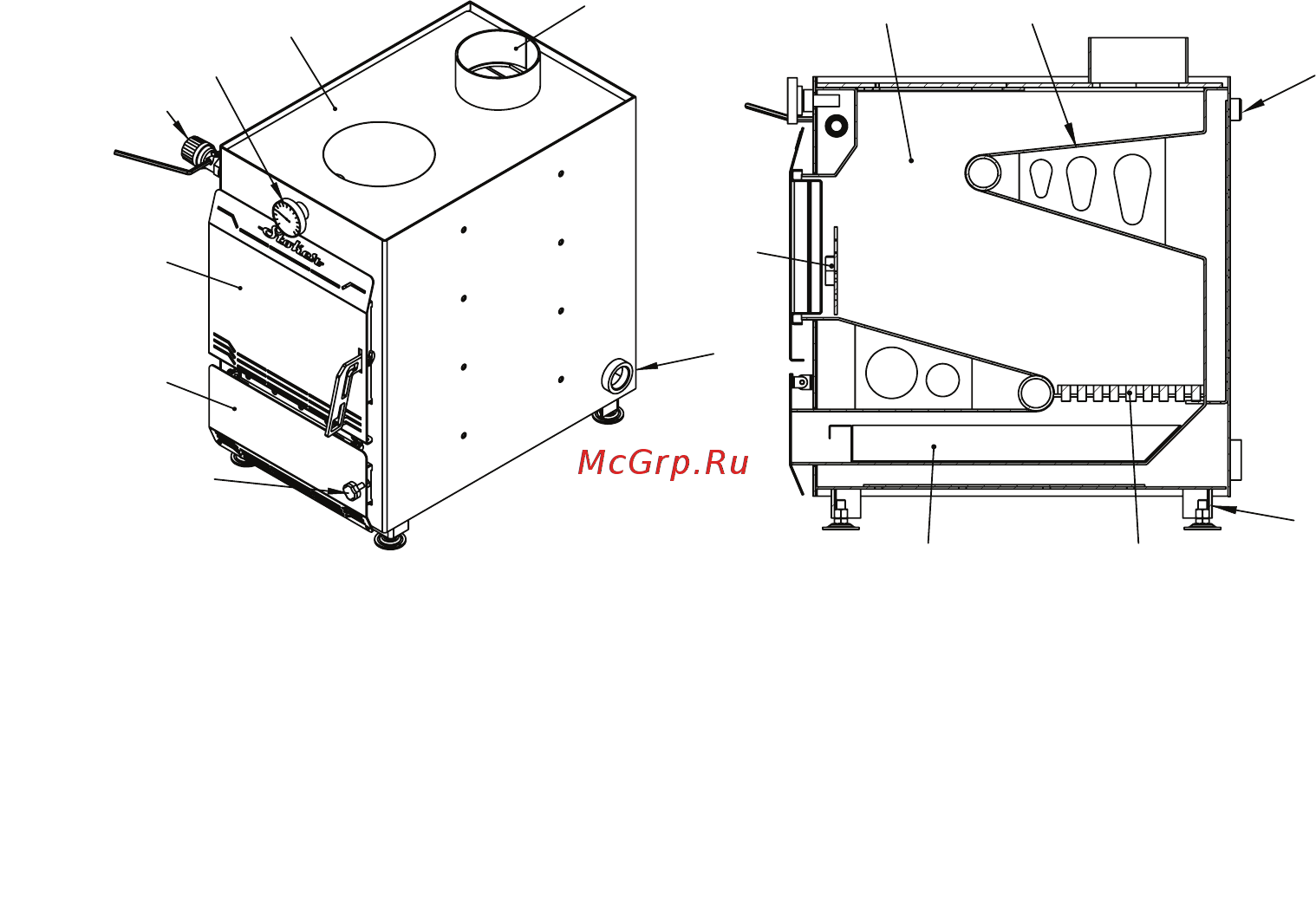

1. Корпус котла; 2. Варочная плита; 3. Загрузочная дверца; 4. Заслонка зольника; 5.

Зольный ящик; 6.Чугунная колосниковая решётка; 7. Экран 8. Муфта ТЭН; 9. Патрубок

дымохода; 10. Регулятор подачи воздуха; 11. Регулятор тяги; 12. Аэродинамический

выступ; 13. Болт заземления; 14. Биметаллический термометр; 15. Муфта для установ-

ки предохранительного клапана.

Рисунок-2. Устройство котла.

121
