15

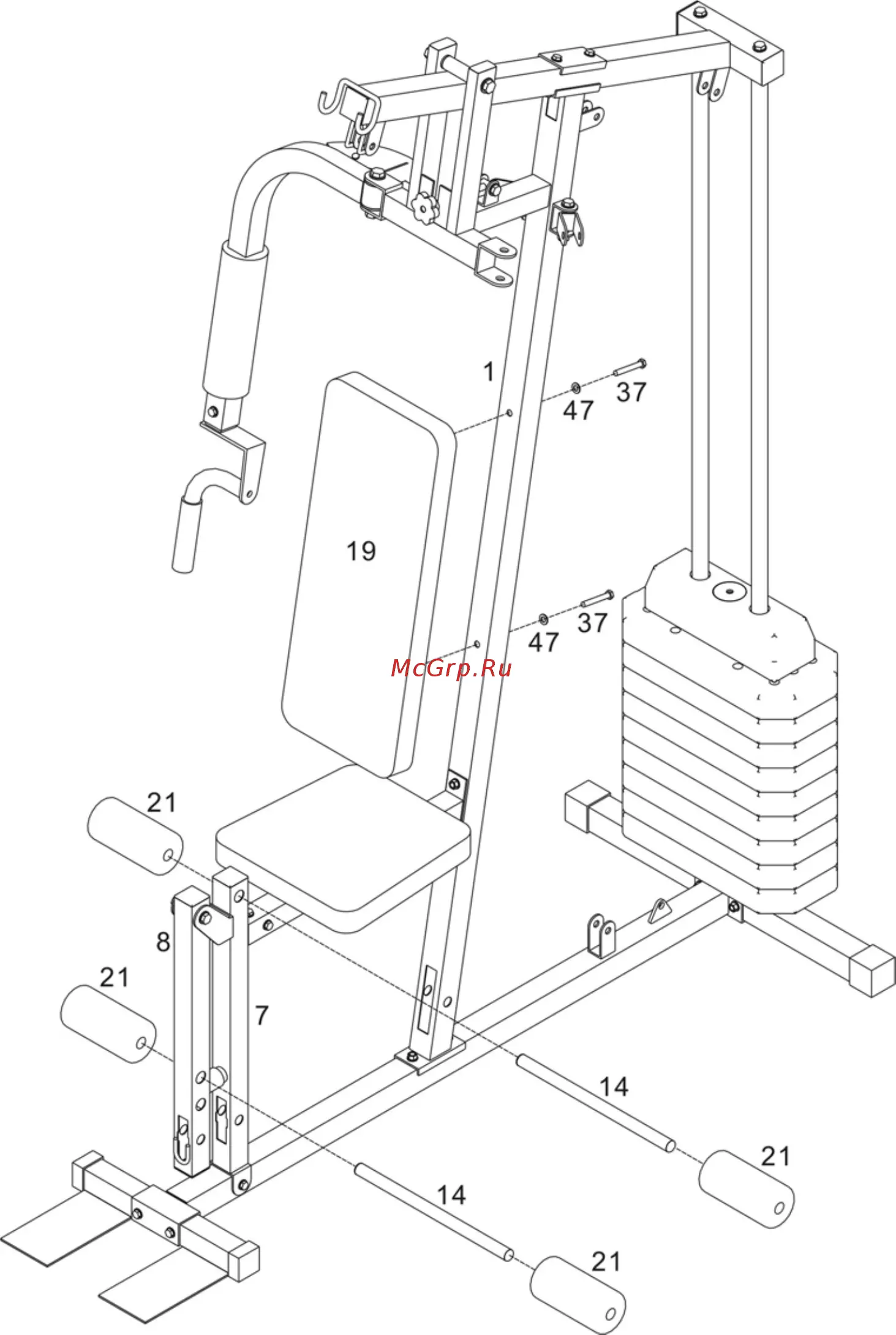

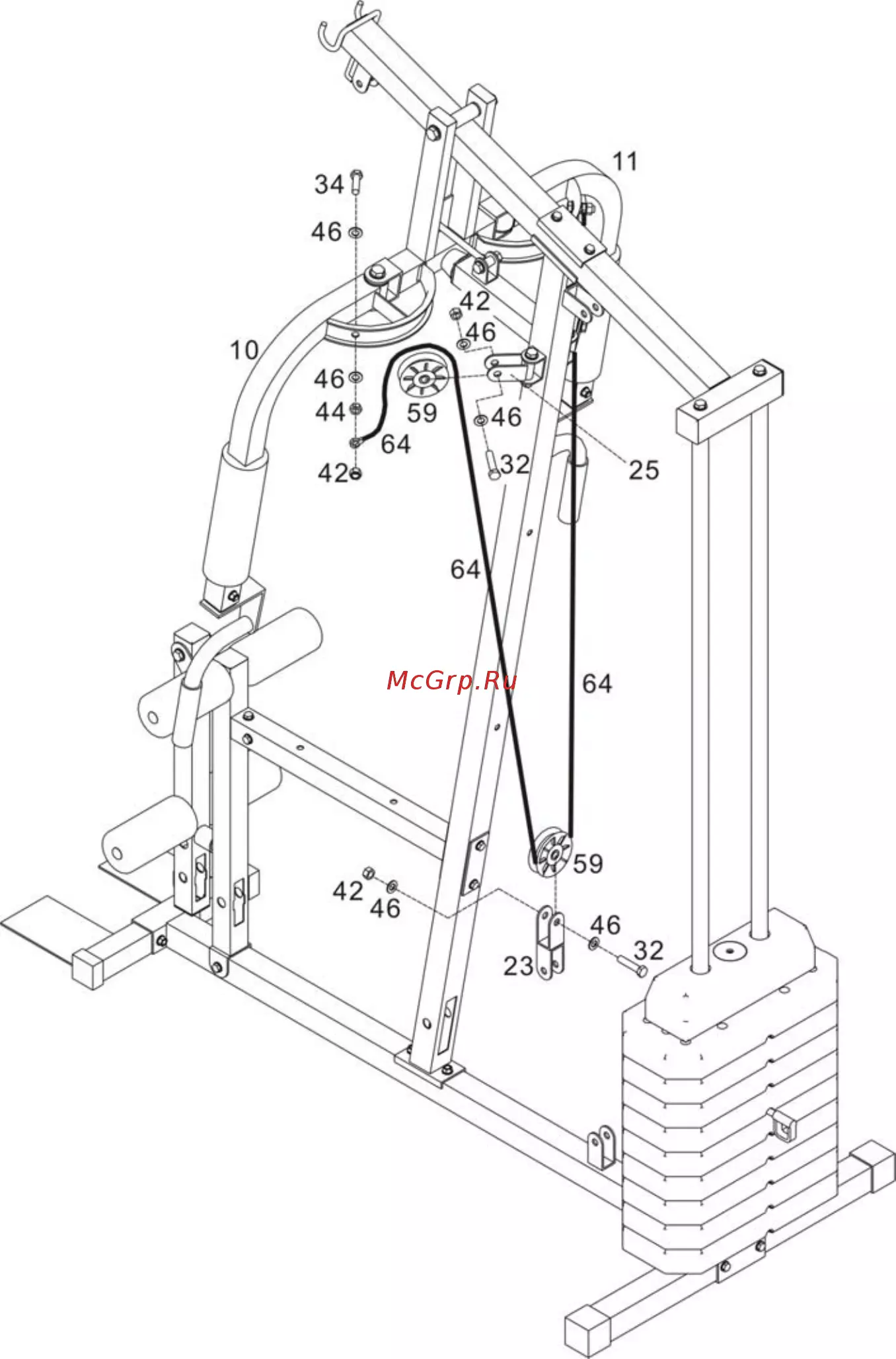

Шаг 1: Вставьте болт (34) и шайбу (46) в изогнутую часть на рукоятке (10), затем
наденьте шайбу (46), гайку (44), ручной трос (64) на болт (34) и закрепите контргайкой
(42).

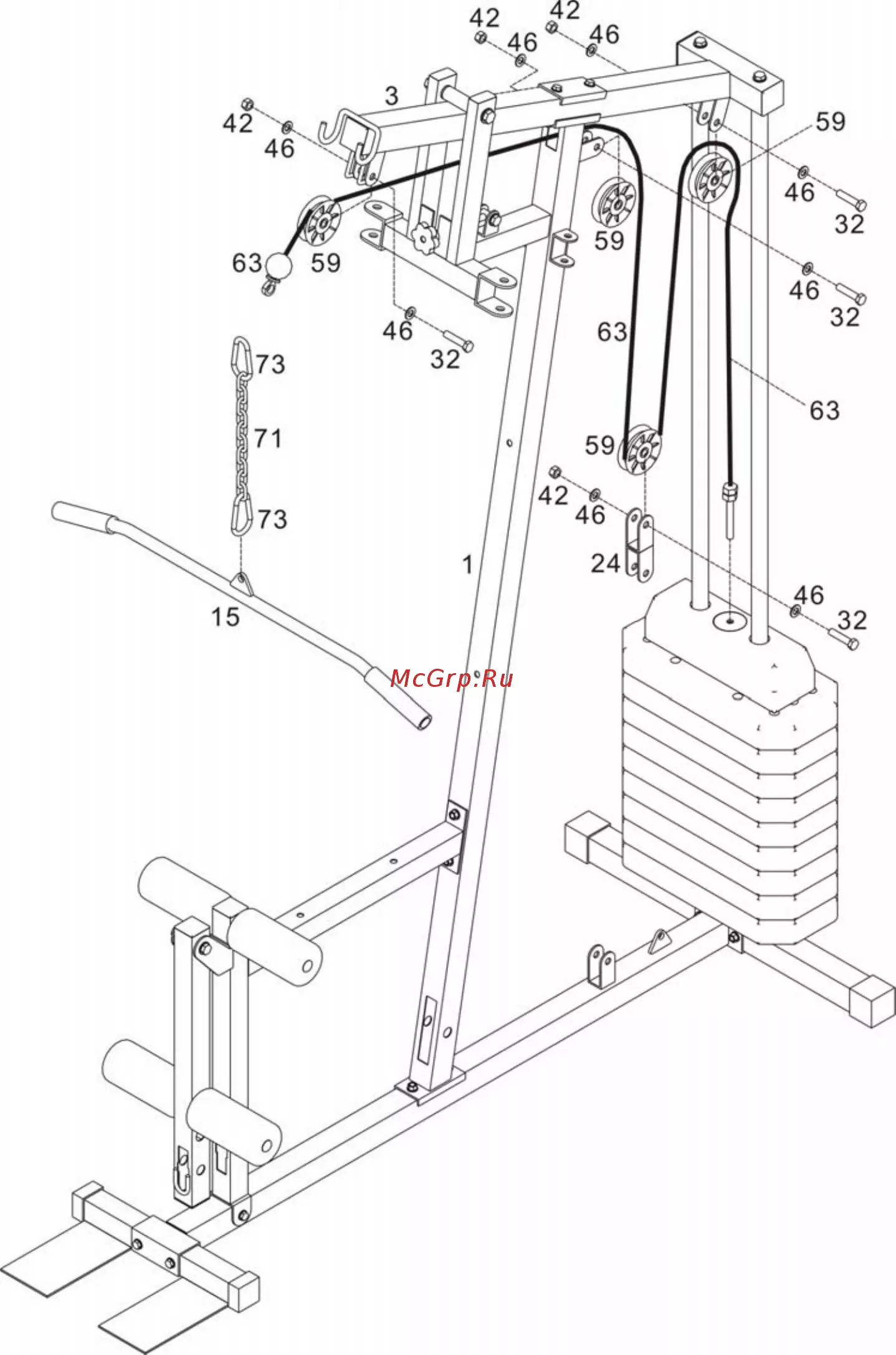

Шаг 2: Расположите ручной трос (64) на желобе шкива (59). Затем выровняйте шкив
(59) между зубчиками кронштейна шкива C (25) и зафиксируйте ботом (32), шайбами
(46) и контргайками (42).
Шаг 3: Найдите другой шкив (59) и расположите ручной трос (64) в пределах желоба и
затем прикрепите другой кронштейн шкива A (23) к шкиву и зафиксируйте болтом (32),
шайбами (46) и контргайкой (42).
Шаг 4: Используя такой же ручной трос (64), верните его обратно и и разместите его
вокруг другого шкиваl (59), затем зафиксируйте шкив, прикрепив его к кронштейну
шкива C (25) с помощью болта (32), шайб (46) и контргайки (42). Прикрепите конец
троса к левой рукоятке (11) по аналогии шага 1.
